申请日 20201102
公开（公告）日 20210129
IPC分类号 C02F11/121
摘要
本发明涉及水污染处理相关领域，公开了一种定量废水淤泥脱水处理装置，包括主体箱，主体箱内设有开口向前的工作腔，工作腔后侧连通设有移除块腔，移除块腔后侧设有带轮腔，该装置通过机械的方式对于淤泥进行挤压脱水，在工作过程中，该装置对于淤泥进行分批操作，当进入滤布上的淤泥达到一定重量后变回关闭上方入口，避免了由于进入滤布上淤泥过多而导致降低后续挤压脱水的效率，淤泥在压力滚筒脱水后被挤压成圆柱装，并在装置后续的去除装置作用下被推出，被定型呈圆柱装的淤泥便于后续的运输以及加工，并且在淤泥等量加工状态下，对于其质量体积等能更加直观。
权利要求书

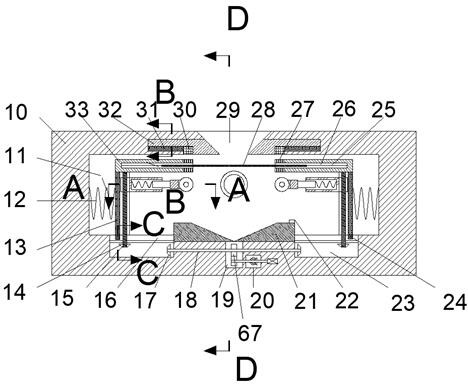

1.一种定量废水淤泥脱水处理装置，包括主体箱，其特征在于：所述主体箱内设有开口向前的工作腔，所述工作腔后侧连通设有移除块腔，所述移除块腔后侧设有带轮腔，所述移除块腔后端壁连通设有向后延伸并贯穿所述带轮腔的方形块腔，所述工作腔下端壁固定连接设有导流块，所述导流块上端面固定连接设有压力开关，所述导流块下方设有下齿轮腔，所述工作腔下侧连通设有以所述下齿轮腔为中心左右对称布置的下滑移腔，所述下滑移腔下侧连通设有螺纹杆滑移腔，所述螺纹杆滑移腔下侧连通设有对称锥齿腔，所述下齿轮腔右侧设有离合腔，所述带轮腔位于所述离合腔的后侧，所述工作腔上侧连通设有开口向上的进入腔，所述进入腔左右端壁对称连通设有以所述进入腔为中心左右对称布置的顶部闭合腔，所述顶部闭合腔下侧连通设有上滑移腔，所述下滑移腔内滑动配合连接设有下滑移块，所述下滑移块上端面固定连接设有位于所述工作腔内的推板，所述推板远离所述进入腔的端面与对应侧的所述工作腔左右两侧端壁之间固定连接设有大弹簧，所述推板内设有上下贯通且开口朝向所述进入腔方向的侧滑移腔，所述侧滑移腔内滑动配合连接设有侧滑移块，所述侧滑移块靠近所述进入腔的一侧端面固定连接设有推移块，所述推移块内设有开口朝向所述进入腔的推移腔，所述推移腔远离所述进入腔的一侧端壁固定连接设有压力弹簧，所述压力弹簧靠近所述进入腔的一侧端壁固定连接设有延伸至所述推移腔外的压力推块，所述压力推块靠近所述进入腔的一侧端面固定连接设有横杆，所述横杆靠近所述进入腔的一侧端面固定连接设有以所述推移腔为中心前后对称布置的转轴固定块，前后两侧所述转轴固定块之间转动配合连接设有转轴，所述转轴上固定连接设有压力转筒。
2.根据权利要求1所述一种定量废水淤泥脱水处理装置，其特征在于：所述侧滑移块内螺纹配合连接设有向下贯穿所述下滑移腔、所述螺纹杆滑移腔延伸至所述对称锥齿腔内的螺纹杆，所述螺纹杆上半部分外端面与所述侧滑移块螺纹配合连接，所述对称锥齿腔内设有与所述螺纹杆固定连接的滑动锥齿轮，所述上滑移腔内滑动配合连接设有上滑移块，所述上滑移块上端面固定连接设有与所述顶部闭合腔滑动配合连接的顶部闭合块，所述上滑移块靠近所述进入腔一侧端面固定连接设有金属块。
3.根据权利要求1所述一种定量废水淤泥脱水处理装置，其特征在于：所述推板上端面固定连接设有向所述进入腔方向延伸的滤布固定块，所述滤布固定块靠近所述进入腔的一侧端面固定连接设有工作腔电磁铁，所述滤布固定块内设有开口向所述进入腔方向并贯穿所述工作腔电磁铁的拉绳腔，所述拉绳腔远离所述进入腔一侧端壁固定连接设有多跟均匀排布的弹力拉绳，左右两侧所述弹力拉绳靠近所述进入腔侧的一端之间固定连接设有滤布。
4.根据权利要求1所述一种定量废水淤泥脱水处理装置，其特征在于：所述下齿轮腔内设有延伸至左右两侧所述推板内的横置长轴，所述对称锥齿腔内设有与所述横置长轴固定连接的对称锥齿轮，所述下齿轮腔内设有与所述横置长轴固定连接的从动齿轮，所述离合腔右侧固定连接设有电机，所述电机左端面固定连接设有向左贯穿所述离合腔延伸至所述下齿轮腔内的电机轴，所述电机轴位于所述从动齿轮下侧，所述下齿轮腔内设有与所述电机轴固定连接且与所述从动齿轮啮合的从动齿轮，所述离合腔左端壁固定连接设有下侧电磁铁，所述离合腔内设有与所述电机轴花键配合连接的离合锥齿，所述离合锥齿右端面与所述离合腔右端壁之间固定连接设有离合弹簧，所述离合腔内设有向后延伸至所述皮带内的从动锥齿轴，所述离合腔内设有与所述从动锥齿轴固定连接的从动锥齿，所述皮带内设有与所述从动锥齿轴固定连接的主动带轮。
5.根据权利要求1所述一种定量废水淤泥脱水处理装置，其特征在于：所述移除块腔内滑动配合连接设有移除块，所述移除块后端面固定连接设有向后延伸贯通所述方形块腔的后侧螺纹杆，所述后侧螺纹杆后端面固定连接设有与所述方形块腔滑动配合连接的方形块，所述带轮腔内设有与所述后侧螺纹杆螺纹配合连接的从动带轮，所述从动带轮与所述主动带轮之间动力配合连接设有皮带。
说明书
一种定量废水淤泥脱水处理装置
技术领域
本发明涉及水污染处理相关领域，尤其是一种定量废水淤泥脱水处理装置。
背景技术
现有污水处理中，对于无数中沉积出来的淤泥需要进行收集并脱水以便于后续对于淤泥的操作，在对于淤泥脱水过程中，则需要使用滤布的方式对于淤泥进行脱水操作，使用传送带挤压的方式对于淤泥进行脱水，产出的淤泥较薄不利于后续运输，该过程中往往存在淤泥不均匀经过传送带而未与滤布进行重复接触而导致实际淤泥脱水滤较低，尤其在缺少对于淤泥二次脱水的情况下，较低脱水率的淤泥则会不利于后续的加工操作。
发明内容
本发明的目的在于提供一种定量废水淤泥脱水处理装置，能够克服现有技术的上述缺陷，从而提高设备的实用性。
本发明解决其技术问题所采用的技术方案是：本发明的一种定量废水淤泥脱水处理装置，包括主体箱，所述主体箱内设有开口向前的工作腔，所述工作腔后侧连通设有移除块腔，所述移除块腔后侧设有带轮腔，所述移除块腔后端壁连通设有向后延伸并贯穿所述带轮腔的方形块腔，所述工作腔下端壁固定连接设有导流块，所述导流块上端面固定连接设有压力开关，所述导流块下方设有下齿轮腔，所述工作腔下侧连通设有以所述下齿轮腔为中心左右对称布置的下滑移腔，所述下滑移腔下侧连通设有螺纹杆滑移腔，所述螺纹杆滑移腔下侧连通设有对称锥齿腔，所述下齿轮腔右侧设有离合腔，所述带轮腔位于所述离合腔的后侧，所述工作腔上侧连通设有开口向上的进入腔，所述进入腔左右端壁对称连通设有以所述进入腔为中心左右对称布置的顶部闭合腔，所述顶部闭合腔下侧连通设有上滑移腔，所述下滑移腔内滑动配合连接设有下滑移块，所述下滑移块上端面固定连接设有位于所述工作腔内的推板，所述推板远离所述进入腔的端面与对应侧的所述工作腔左右两侧端壁之间固定连接设有大弹簧，所述推板内设有上下贯通且开口朝向所述进入腔方向的侧滑移腔，所述侧滑移腔内滑动配合连接设有侧滑移块，所述侧滑移块靠近所述进入腔的一侧端面固定连接设有推移块，所述推移块内设有开口朝向所述进入腔的推移腔，所述推移腔远离所述进入腔的一侧端壁固定连接设有压力弹簧，所述压力弹簧靠近所述进入腔的一侧端壁固定连接设有延伸至所述推移腔外的压力推块，所述压力推块靠近所述进入腔的一侧端面固定连接设有横杆，所述横杆靠近所述进入腔的一侧端面固定连接设有以所述推移腔为中心前后对称布置的转轴固定块，前后两侧所述转轴固定块之间转动配合连接设有转轴，所述转轴上固定连接设有压力转筒。
在上述技术方案基础上，所述侧滑移块内螺纹配合连接设有向下贯穿所述下滑移腔、所述螺纹杆滑移腔延伸至所述对称锥齿腔内的螺纹杆，所述螺纹杆上半部分外端面与所述侧滑移块螺纹配合连接，所述对称锥齿腔内设有与所述螺纹杆固定连接的滑动锥齿轮，所述上滑移腔内滑动配合连接设有上滑移块，所述上滑移块上端面固定连接设有与所述顶部闭合腔滑动配合连接的顶部闭合块，所述上滑移块靠近所述进入腔一侧端面固定连接设有金属块。
在上述技术方案基础上，所述推板上端面固定连接设有向所述进入腔方向延伸的滤布固定块，所述滤布固定块靠近所述进入腔的一侧端面固定连接设有工作腔电磁铁，所述滤布固定块内设有开口向所述进入腔方向并贯穿所述工作腔电磁铁的拉绳腔，所述拉绳腔远离所述进入腔一侧端壁固定连接设有多跟均匀排布的弹力拉绳，左右两侧所述弹力拉绳靠近所述进入腔侧的一端之间固定连接设有滤布。
在上述技术方案基础上，所述下齿轮腔内设有延伸至左右两侧所述推板内的横置长轴，所述对称锥齿腔内设有与所述横置长轴固定连接的对称锥齿轮，所述下齿轮腔内设有与所述横置长轴固定连接的从动齿轮，所述离合腔右侧固定连接设有电机，所述电机左端面固定连接设有向左贯穿所述离合腔延伸至所述下齿轮腔内的电机轴，所述电机轴位于所述从动齿轮下侧，所述下齿轮腔内设有与所述电机轴固定连接且与所述从动齿轮啮合的从动齿轮，所述离合腔左端壁固定连接设有下侧电磁铁，所述离合腔内设有与所述电机轴花键配合连接的离合锥齿，所述离合锥齿右端面与所述离合腔右端壁之间固定连接设有离合弹簧，所述离合腔内设有向后延伸至所述皮带内的从动锥齿轴，所述离合腔内设有与所述从动锥齿轴固定连接的从动锥齿，所述皮带内设有与所述从动锥齿轴固定连接的主动带轮。
在上述技术方案基础上，所述移除块腔内滑动配合连接设有移除块，所述移除块后端面固定连接设有向后延伸贯通所述方形块腔的后侧螺纹杆，所述后侧螺纹杆后端面固定连接设有与所述方形块腔滑动配合连接的方形块，所述带轮腔内设有与所述后侧螺纹杆螺纹配合连接的从动带轮，所述从动带轮与所述主动带轮之间动力配合连接设有皮带。
本发明的有益效果 ：该装置通过机械的方式对于淤泥进行挤压脱水，在工作过程中，该装置对于淤泥进行分批操作，当进入滤布上的淤泥达到一定重量后变回关闭上方入口，避免了由于进入滤布上淤泥过多而导致降低后续挤压脱水的效率，淤泥在压力滚筒脱水后被挤压成圆柱装，并在装置后续的去除装置作用下被推出，被定型呈圆柱装的淤泥便于后续的运输以及加工，并且在淤泥等量加工状态下，对于其质量体积等能更加直观。
发明人（黄家家）
