节能环保的废水蒸发处理装置及其操作方法

发布时间:2021-3-10 11:51:09  中国污水处理工程网

申请日 20201016

公开(公告)日 20210129

IPC分类号 C02F1/12; C02F1/04

摘要

本发明公开了一种节能环保的废水蒸发处理装置,包括蒸发罐,所述蒸发罐的顶端安装有连接管一,所述连接管一的一端安装有冷却器,所述冷却器的底端安装有储存罐,所述储存罐的外侧靠底端安装有出水口,所述蒸发罐的底端安装有回流平台,所述回流平台的顶端安装有蒸汽杆,且蒸发罐的底端安装有连接管二,所述连接管二的内部安装有水泵,所述连接管二的顶端安装有循环箱,所述循环箱的一侧安装有液压缸,所述循环箱的顶端安装有入水管。本发明增加了污水的受热面积加速了气化过程提高了蒸发效率,且让污水的蒸发处理过程自动化,减少了操作流程且实现了多次重复蒸发处理提高了废水处理效率,同时方便了清理过程提高了使用寿命。


权利要求书

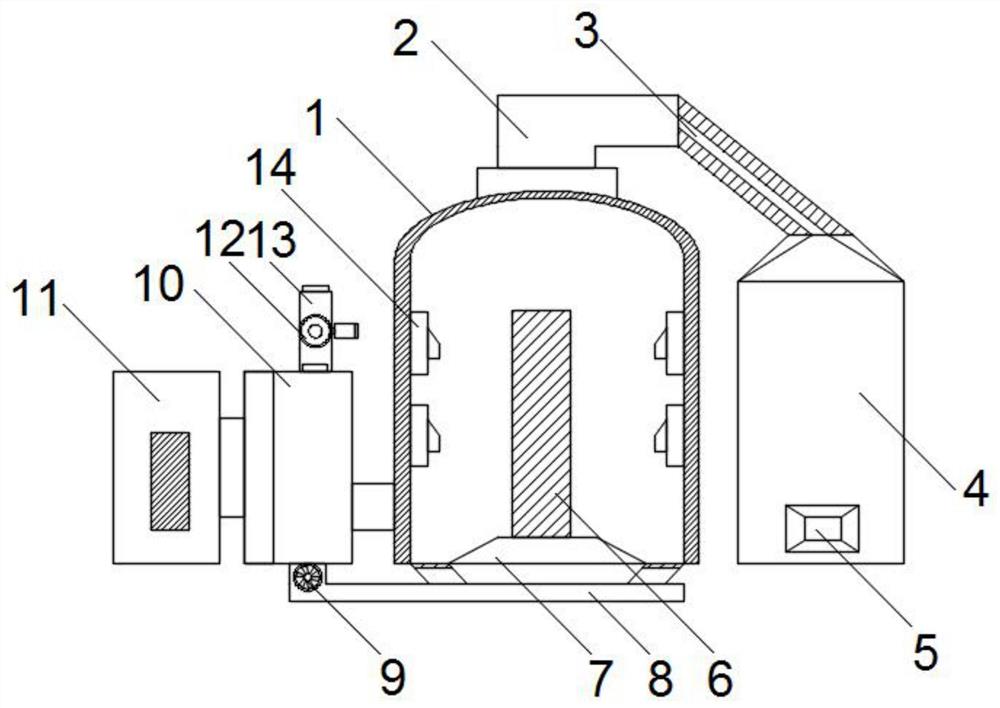

1.一种节能环保的废水蒸发处理装置,其特征在于,包括蒸发罐(1),所述蒸发罐(1)的顶端安装有连接管一(2),所述连接管一(2)的一端安装有冷却器(3),所述冷却器(3)的底端安装有储存罐(4),所述储存罐(4)的外侧靠底端安装有出水口(5),所述蒸发罐(1)的底端安装有回流平台(7),所述回流平台(7)的顶端安装有蒸汽杆(6),且蒸发罐(1)的底端安装有连接管二(8),所述连接管二(8)的内部安装有水泵(9),所述连接管二(8)的顶端安装有循环箱(10),所述循环箱(10)的一侧安装有液压缸(11),所述循环箱(10)的顶端安装有入水管(13),所述入水管(13)的内部安装有阻流阀(12),所述蒸发罐(1)的内侧安装有若干组喷雾器(14)。

2.根据权利要求1所述的一种节能环保的废水蒸发处理装置,其特征在于,所述蒸汽杆(6)的外侧开设有若干个存放槽(15),存放槽(15)的内侧安装有蒸发组件(16),若干个存放槽(15)分成若干组,若干组之间存放槽(15)呈竖直且等距设置。

3.根据权利要求2所述的一种节能环保的废水蒸发处理装置,其特征在于,所述蒸发组件(16)包括连接管三(17),连接管三(17)的外侧安装有转轴(18),转轴(18)的外侧安装有若干个传动齿(19),贯穿转轴(18)与连接管三(17)的外侧开设有蒸汽孔(20),转轴(18)的外侧安装有蒸汽管(21),蒸汽孔(20)与连接管三(17)传输连接,传动齿(19)的外侧安装有齿轮,齿轮的一端安装有电机二。

4.根据权利要求1所述的一种节能环保的废水蒸发处理装置,其特征在于,所述存放槽(15)的顶端开设有传输阀门(24),存放槽(15)的两侧均开设有滑槽,两组滑槽之间安装有卷帘阀门(25),存放槽(15)的一侧安装有水位传感器一(23),存放槽(15)的底端安装有导流盘(22),导流盘(22)的底端安装有电机三,水位传感器一(23)与传输阀门(24)通信连接。

5.根据权利要求1所述的一种节能环保的废水蒸发处理装置,其特征在于,所述阻流阀(12)包括球阀(26),贯穿球阀(26)的两侧开设有连通口(27),球阀(26)的一侧安装有有电机一(28),入水管(13)的内侧安装有水位传感器二,电机一(28)和液压缸(11)均与水位传感器二通信连接。

6.根据权利要求1所述的一种节能环保的废水蒸发处理装置,其特征在于,所述蒸发罐(1)的外侧安装有加热管与循环管,加热管和循环管均与蒸汽杆(6)传输连接,加热管通过蒸汽杆(6)与连接管三(17)传输连接,循环管通过蒸汽杆(6)与传输阀门(24)传输连接,加热管的一端连接有蒸汽箱,循环管的一端连接有水箱。喷雾器(14)的一端开设有若干组喷雾口,循环箱(10)与蒸发罐(1)之间安装有连接管四,若干组喷雾器(14)与连接管四传输连接,连接管二(8)与循环箱(10)之间安装有底阀门,循环箱(10)的底端安装有排污阀门。

7.一种根据权利要求1所述的节能环保的废水蒸发处理装置的操作方法,其特征在于,该方法具体步骤如下:

步骤一:首先将污水与入水管(13)相连接将污水传递入循环箱(10)中,污水量达到一定标准后被循环箱(10)中的污水感应器二感应到从而传输信号到液压缸(11)与阻流阀(12)中的电机一(28)中,启动电机一(28)带动球阀(26)转动从而让连通口(27)呈水平组织污水的继续灌入和污水的外泄,液压缸(11)的启动将循环箱(10)中的污水通过连接管四向蒸发罐(1)中的若干组喷雾器(14)进行挤压处理;

步骤二:污水经过喷雾器(14)一端的若干组喷雾口从而挤压成细小的水雾颗粒进入蒸发罐(1)的内部,通过加热管向连接管三(17)中输送蒸汽,蒸汽穿过蒸汽孔(20)进入蒸汽管(21)中,启动电机二带动齿轮转动,齿轮转动通过传动齿(19)带动转轴(18)旋转从而将蒸汽管(21)展开,进入蒸发罐(1)中的水雾与若干组蒸汽管(21)接触加热从而气化,气体流过连接管一(2)进入冷却器(3)中进行冷却液化之后流入储存罐(4)中,通过出水口(5)将处理后的污水取出;

步骤三:未气化的污水落入回流平台(7)因为重力影响流入连接管二(8)中,开启底阀门再启动水泵(9)将连接管二(8)中的污水运送入循环箱(10)中进行重复挤压加热,加热结束后开启排污阀门将循环箱(10)中的污水排出,之后启动电机二带动齿轮与传动齿(19)将转轴(18)旋转至竖直位置,启动卷帘阀门(25)将存放槽(15)封闭,之后打开传输阀门(24)通过水箱向封闭的存放槽(15)中输送清洗液,到达遇到水位时水位传感器一(23)传递信号关闭传输阀门(24),启动电机三带动导流盘(22)转动从而让清洗液形成漩涡进行冲刷清洗,清洗时间结束后开启卷帘阀门(25)让清洗液穿过连接管二(8)配合水泵(9)进入循环箱(10)跟随排污阀门一并排出,完成整个装置的操作。

说明书

一种节能环保的废水蒸发处理装置及其操作方法

技术领域

本发明涉及废水蒸发处理领域,具体涉及一种节能环保的废水蒸发处理装置及其操作方法。

背景技术

废水蒸发针对化工有机废水高盐分高浓度等特点,基于蒸发浓缩结晶的原理.采用多效减压蒸发浓缩结晶有机废水,对浓缩液中的盐分进行分离后,通过集盐器进行回收,浓缩液进行干燥回收或焚烧处理,蒸发后的冷凝水一般通过后续的生化处理进行处理,可以实现废水排放的标准。

现有的节能环保的废水蒸发处理装置存在一定的弊端,现有的节能环保的废水蒸发处理装置往往让整体废水进行蒸发处理导致蒸发效率低下;现有的节能环保的废水蒸发处理装置往往需要配合人工进行多步操作且缺少充分过滤;现有的节能环保的废水蒸发处理装置往往容易产生污垢且不易清洗造成装置使用寿命降低。

发明内容

本发明的目的在于提供一种节能环保的废水蒸发处理装置,解决了现有的节能环保的废水蒸发处理装置往往让整体废水进行蒸发处理导致蒸发效率低下;现有的节能环保的废水蒸发处理装置往往需要配合人工进行多步操作且缺少充分过滤;现有的节能环保的废水蒸发处理装置往往容易产生污垢且不易清洗造成装置使用寿命降低的问题。

本发明的目的可以通过以下技术方案实现:

一种节能环保的废水蒸发处理装置,包括蒸发罐,所述蒸发罐的顶端安装有连接管一,所述连接管一的一端安装有冷却器,所述冷却器的底端安装有储存罐,所述储存罐的外侧靠底端安装有出水口,所述蒸发罐的底端安装有回流平台,所述回流平台的顶端安装有蒸汽杆,且蒸发罐的底端安装有连接管二,所述连接管二的内部安装有水泵,所述连接管二的顶端安装有循环箱,所述循环箱的一侧安装有液压缸,所述循环箱的顶端安装有入水管,所述入水管的内部安装有阻流阀,所述蒸发罐的内侧安装有若干组喷雾器。

作为本发明的进一步方案:所述蒸汽杆的外侧开设有若干个存放槽,存放槽的内侧安装有蒸发组件,若干个存放槽分成若干组,若干组之间存放槽呈竖直且等距设置。

作为本发明的进一步方案:所述蒸发组件包括连接管三,连接管三的外侧安装有转轴,转轴的外侧安装有若干个传动齿,贯穿转轴与连接管三的外侧开设有蒸汽孔,转轴的外侧安装有蒸汽管,蒸汽孔与连接管三传输连接,传动齿的外侧安装有齿轮,齿轮的一端安装有电机二。

作为本发明的进一步方案:所述存放槽的顶端开设有传输阀门,存放槽的两侧均开设有滑槽,两组滑槽之间安装有卷帘阀门,存放槽的一侧安装有水位传感器一,存放槽的底端安装有导流盘,导流盘的底端安装有电机三,水位传感器一与传输阀门通信连接。

作为本发明的进一步方案:所述阻流阀包括球阀,贯穿球阀的两侧开设有连通口,球阀的一侧安装有有电机一,入水管的内侧安装有水位传感器二,电机一和液压缸均与水位传感器二通信连接。

作为本发明的进一步方案:所述蒸发罐的外侧安装有加热管与循环管,加热管和循环管均与蒸汽杆传输连接,加热管通过蒸汽杆与连接管三传输连接,循环管通过蒸汽杆与传输阀门传输连接,加热管的一端连接有蒸汽箱,循环管的一端连接有水箱。喷雾器的一端开设有若干组喷雾口,循环箱与蒸发罐之间安装有连接管四,若干组喷雾器与连接管四传输连接,连接管二与循环箱之间安装有底阀门,循环箱的底端安装有排污阀门。

一种节能环保的废水蒸发处理装置的操作方法,该方法具体步骤如下:

步骤一:首先将污水与入水管相连接将污水传递入循环箱中,污水量达到一定标准后被循环箱中的污水感应器二感应到从而传输信号到液压缸与阻流阀中的电机一中,启动电机一带动球阀转动从而让连通口呈水平组织污水的继续灌入和污水的外泄,液压缸的启动将循环箱中的污水通过连接管四向蒸发罐中的若干组喷雾器进行挤压处理;

步骤二:污水经过喷雾器一端的若干组喷雾口从而挤压成细小的水雾颗粒进入蒸发罐的内部,通过加热管向连接管三中输送蒸汽,蒸汽穿过蒸汽孔进入蒸汽管中,启动电机二带动齿轮转动,齿轮转动通过传动齿带动转轴旋转从而将蒸汽管展开,进入蒸发罐中的水雾与若干组蒸汽管接触加热从而气化,气体流过连接管一进入冷却器中进行冷却液化之后流入储存罐中,通过出水口将处理后的污水取出;

步骤三:未气化的污水落入回流平台因为重力影响流入连接管二中,开启底阀门再启动水泵将连接管二中的污水运送入循环箱中进行重复挤压加热,加热结束后开启排污阀门将循环箱中的污水排出,之后启动电机二带动齿轮与传动齿将转轴旋转至竖直位置,启动卷帘阀门将存放槽封闭,之后打开传输阀门通过水箱向封闭的存放槽中输送清洗液,到达遇到水位时水位传感器一传递信号关闭传输阀门,启动电机三带动导流盘转动从而让清洗液形成漩涡进行冲刷清洗,清洗时间结束后开启卷帘阀门让清洗液穿过连接管二配合水泵进入循环箱跟随排污阀门一并排出,完成整个装置的操作。

本发明的有益效果:

本发明通过设置喷雾器与蒸汽管,污水经过喷雾器一端的若干组喷雾口从而挤压成细小的水雾颗粒进入蒸发罐的内部,通过加热管向连接管三中输送蒸汽,蒸汽穿过蒸汽孔进入蒸汽管中,启动电机二带动齿轮转动,齿轮转动通过传动齿带动转轴旋转从而将蒸汽管展开,进入蒸发罐中的水雾与若干组蒸汽管接触加热从而气化,通过将污水雾化增加了污水的受热面积,且提供了若干组蒸汽管与之充分接触加速了气化过程,提高了蒸发效率;

通过设置循环箱与阻流阀,向装置中加人污水,污水量达到一定标准后被循环箱中的污水感应器二感应到从而传输信号到液压缸与阻流阀中的电机一中,启动电机一带动球阀转动从而让连通口呈水平组织污水的继续灌入和污水的外泄,液压缸的启动将循环箱中的污水通过连接管四向蒸发罐中的若干组喷雾器进行挤压处理,未气化的污水落入回流平台因为重力影响流入连接管二中,开启底阀门再启动水泵将连接管二中的污水运送入循环箱中进行重复挤压加热,让污水的蒸发处理过程自动化,减少了操作流程且实现了多次重复蒸发处理提高了废水处理效率;

通过设置存放槽与导流盘,加热结束后开启排污阀门将循环箱中的污水排出,之后启动电机二带动齿轮与传动齿将转轴旋转至竖直位置,启动卷帘阀门将存放槽封闭,之后打开传输阀门通过水箱向封闭的存放槽中输送清洗液,到达遇到水位时水位传感器一传递信号关闭传输阀门,启动电机三带动导流盘转动从而让清洗液形成漩涡进行冲刷清洗,清洗时间结束后开启卷帘阀门让清洗液穿过连接管二配合水泵进入循环箱跟随排污阀门一并排出,实现了对装置中与污水蒸发主要接触部件的集中冲刷清洗,方便了清理过程提高了使用寿命;

本发明通过将污水雾化增加了污水的受热面积,且提供了若干组蒸汽管与之充分接触加速了气化过程,提高了蒸发效率,且让污水的蒸发处理过程自动化,减少了操作流程且实现了多次重复蒸发处理提高了废水处理效率,同时实现了对装置中与污水蒸发主要接触部件的集中冲刷清洗,方便了清理过程提高了使用寿命。

发明人 (陈曦)
