申请日 20200219
公开（公告）日 20210129
IPC分类号 E03F5/14; E03F5/10
摘要
本实用新型涉及污水处理技术领域，具体为一种处理市政分散污水的设备，包括垃圾收集槽和垃圾收集装置，所述垃圾收集槽的底部固定连接有垃圾过滤板，所述垃圾收集槽的一侧固定连接有旋转轴，所述旋转轴的两端均固定连接有旋转轴固定件,所述旋转轴的两端均贯穿旋转轴固定件。该处理市政分散污水的设备，通过垃圾过滤板能将流入的污水快速进行过滤，垃圾收集槽的一侧固定连接有旋转轴，旋转轴的一端固定连接有旋转电机，垃圾收集槽能通过旋转电机旋转将收集的垃圾倒入垃圾收集装置内，解决了污水预处理的问题，垃圾收集装置内部的底部由四边靠近中心处逐渐变低，能便于将垃圾内残留的水进一步过滤，便于对垃圾进行处理。
权利要求书

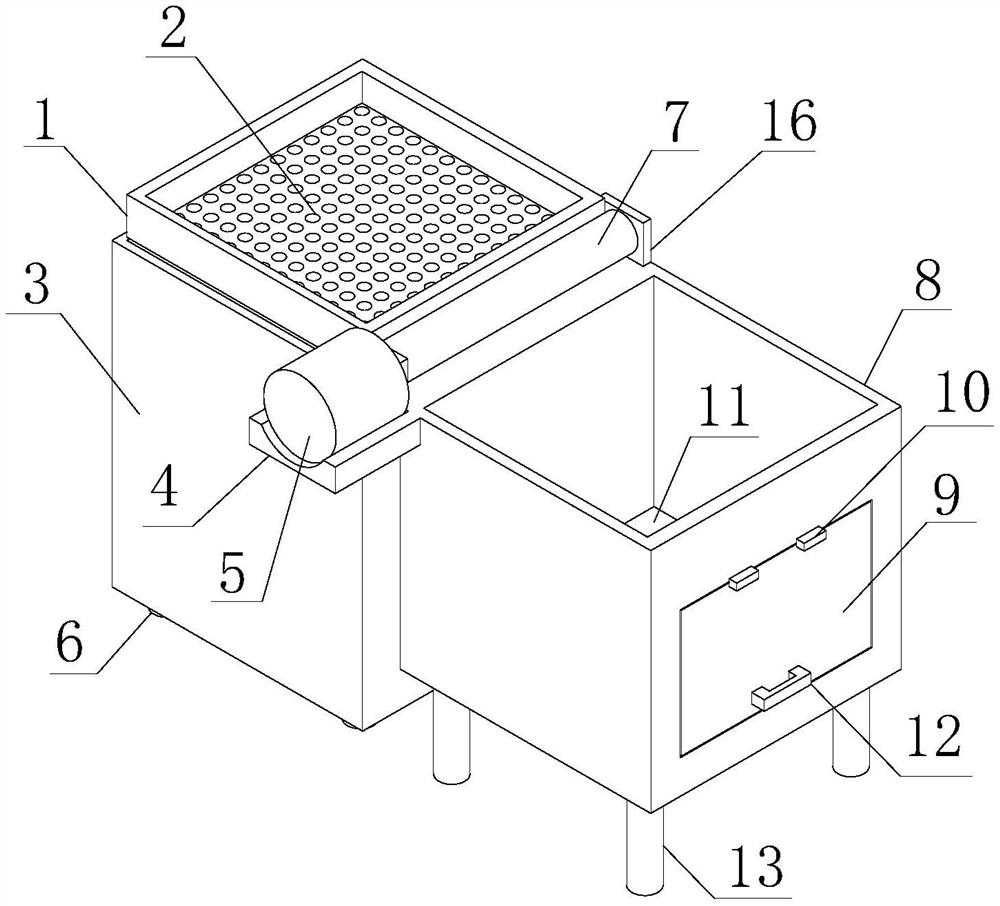

1.一种处理市政分散污水的设备，其特征在于：包括垃圾收集槽(1)和垃圾收集装置(8)，所述垃圾收集槽(1)的底部固定连接有垃圾过滤板(2)，所述垃圾收集槽(1)的一侧固定连接有旋转轴(7)，所述旋转轴(7)的两端均固定连接有旋转轴固定件(16),所述旋转轴(7)的两端均贯穿旋转轴固定件(16)，所述旋转轴(7)的一端固定连接有旋转电机(5)，两个所述旋转轴固定件(16)的底部均固定连接有废水收集装置(3)；
所述垃圾收集装置(8)远离废水收集装置(3)的一侧固定连接有开关门旋转轴(10)，所述开关门旋转轴(10)的底部固定连接有开关门(9)，所述开关门(9)靠近底部的侧面固定连接有提把(12)，所述垃圾收集装置(8)底部的中心处固定连接有贯穿至内部的连接水管(14)，漏水底板(11)内部的底部固定连接有吸水棉(17)，所述吸水棉(17)的顶部固定连接有提把(12)。
2.根据权利要求1所述的一种处理市政分散污水的设备，其特征在于，所述废水收集装置(3)底部的四角处均固定连接有第一支撑腿(6)，所述垃圾收集装置(8)底部的四角处均固定连接有第二支撑腿(13)。
3.根据权利要求1所述的一种处理市政分散污水的设备，其特征在于，所述垃圾收集槽(1)的四侧面与废水收集装置(3)的四侧内壁相对应，所述垃圾收集槽(1)的底部与废水收集装置(3)的顶部不相交。
4.根据权利要求1所述的一种处理市政分散污水的设备，其特征在于，所述废水收集装置(3)靠近旋转电机(5)的侧面固定连接有电机固定板(4)，所述电机固定板(4)与旋转电机(5)靠近底部的侧面固定连接。
5.根据权利要求1所述的一种处理市政分散污水的设备，其特征在于，所述废水收集装置(3)靠近底部的侧面固定连接有贯穿的排水水管(15)，所述连接水管(14)远离垃圾收集装置(8)的一端与排水水管(15)的固定连通。
6.根据权利要求1所述的一种处理市政分散污水的设备，其特征在于，所述垃圾收集装置(8)内部的底部由四边靠近中心处逐渐变低，所述吸水棉(17)形状与垃圾收集装置(8)内部的底部形状相适配。
7.根据权利要求2所述的一种处理市政分散污水的设备，其特征在于，所述第二支撑腿(13)的高度高于第一支撑腿(6)的高度，所述废水收集装置(3)的顶部与垃圾收集装置(8)的顶部为同一水平面。
说明书
一种处理市政分散污水的设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种处理市政分散污水的设备。
背景技术
目前，针对市政分散污水的处理技术较多，常用的处理方式有高级氧化法、物化法、生物法(含生化法和生态法)等，其中高级氧化法一般包括Fenton 氧化、臭氧催化氧化、物理场协同高级氧化等技术，物化法一般包括混凝法、磁分离法、活性炭吸附法等技术，生化法一般包括厌氧、兼氧和好氧处理技术，生态法多采用湿地和植物来处理，以上几种技术各有优点，分别适用于不同场合的有机废水的处理，通过合理使用可以达到较佳的效果。
在中国实用新型专利申请公开说明书CN209098441U中公开的一种处理市政分散污水的设备，该一种处理市政分散污水的设备，虽然，处理能力强，有机负荷高，具有耐冲击负荷，出水水质较传统处理工艺好，效果稳定，占地少、操作维护简便等优点，适用于针对复杂污染的市政分散污水的处理，采用由大通量抗污染纤维布组成的DMBR膜组，由3-300um过滤孔径组成，可截留大部分污染颗粒物，自动清洗设置可节省清理时间及运行费用，采用负载多种具有催化作用的金属氧化物的生物填料、轻质天然矿物材料，实现同步催化分解和生化分解，可通过种植蔬菜(或水培植物)，进一步去除水中氮、磷等物质，即保证出水水质的同时也实现了废水资源化效果，但是，该处理市政分散污水的设备，在使用过程中还存在以下问题：
该处理市政分散污水的设备在使用过程中虽然较好，但是还缺少对污水进行预处理。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种处理市政分散污水的设备，通过垃圾过滤板能将流入的污水快速进行过滤，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种处理市政分散污水的设备，包括垃圾收集槽和垃圾收集装置，所述垃圾收集槽的底部固定连接有垃圾过滤板，所述垃圾收集槽的一侧固定连接有旋转轴，所述旋转轴的两端均固定连接有旋转轴固定件,所述旋转轴的两端均贯穿旋转轴固定件，所述旋转轴的一端固定连接有旋转电机，两个所述旋转轴固定件的底部均固定连接有废水收集装置
所述垃圾收集装置远离废水收集装置的一侧固定连接有开关门旋转轴，所述开关门旋转轴的底部固定连接有开关门，所述开关门靠近底部的侧面固定连接有提把，所述垃圾收集装置底部的中心处固定连接有贯穿至内部的连接水管，所述漏水底板内部的底部固定连接有吸水棉，所述吸水棉的顶部固定连接有提把。
可选的，所述废水收集装置底部的四角处均固定连接有第一支撑腿，所述垃圾收集装置底部的四角处均固定连接有第二支撑腿。
可选的，所述垃圾收集槽的四侧面与废水收集装置的四侧内壁相对应，所述垃圾收集槽的底部与废水收集装置的顶部不相交。
可选的，所述废水收集装置靠近旋转电机的侧面固定连接有电机固定板，所述电机固定板与旋转电机靠近底部的侧面固定连接。
可选的，所述废水收集装置靠近底部的侧面固定连接有贯穿的排水水管，所述连接水管远离垃圾收集装置的一端与排水水管的固定连通。
可选的，所述垃圾收集装置内部的底部由四边靠近中心处逐渐变低，所述吸水棉的形状与垃圾收集装置内部的底部形状相适配。
可选的，所述第二支撑腿的高度高于第一支撑腿的高度，所述废水收集装置的顶部与垃圾收集装置的顶部为同一水平面。
(三)有益效果
本实用新型提供了一种处理市政分散污水的设备，具备以下有益效果：
(1)、该处理市政分散污水的设备，通过垃圾收集槽的底部固定连接有垃圾过滤板，垃圾过滤板能将流入的污水快速进行过滤，垃圾收集槽的一侧固定连接有旋转轴，旋转轴的两端均固定连接有旋转轴固定件,旋转轴的一端固定连接有旋转电机，垃圾收集槽能通过旋转电机旋转将收集的垃圾倒入垃圾收集装置内，解决了缺少对污水预处理的问题，提高了污水后续的净化速度。
(2)、该处理市政分散污水的设备，通过垃圾收集装置内部的底部由四边靠近中心处逐渐变低，能便于将垃圾内残留的水进一步过滤，保证垃圾含水量少，便于对垃圾进行处理，吸水棉的形状与垃圾收集装置内部的底部形状相适配，防止垃圾进入连接水管，通过垃圾收集装置底部的中心处固定连接有贯穿至内部的连接水管，接水管能将吸水棉引导的水导入排水水管，便于对污水进行全面处理。
发明人 （李衍臣）
