申请日 20200601
公开（公告）日 20210129
IPC分类号 C02F9/02; B01D36/04; C02F1/44; C02F103/28
摘要
本实用新型公开了一种基于造纸用水的回收利用系统，包括出水管道，出水管道末端连通至沉降池，沉降池内设有过滤网，过滤网上方安装有推送装置，过滤网上方安装有第一压力传感器，过滤网上方安装有第二压力传感器，沉降池与过滤池管道连通，过滤池内设有第一过滤层，第一过滤层一侧间隔设有活性炭层，过滤池与净化池之间设有循环水泵，以期望解决现在造纸废水处理回收池在处理过程中，很容易发生堵塞的现象，影响工作效率等问题。
权利要求书

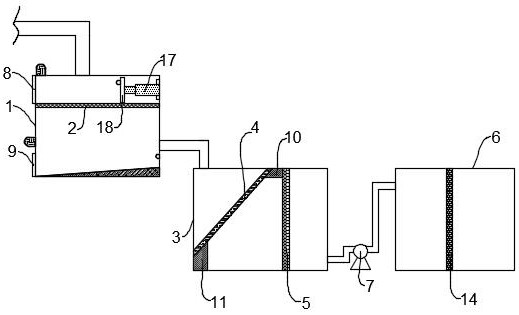

1.一种基于造纸用水的回收利用系统，包括出水管道，其特征在于：所述出水管道末端连通至沉降池（1），所述沉降池（1）内设有过滤网（2），所述过滤网（2）上方安装有推送装置，所述过滤网（2）上方安装有第一压力传感器，所述过滤网（2）下方安装有第二压力传感器，所述沉降池（1）与过滤池（3）管道连通，所述过滤池（3）内设有第一过滤层（4），所述第一过滤层（4）一侧间隔设有活性炭层（5），所述过滤池（3）与净化池（6）之间设有循环水泵（7）。
2.根据权利要求1所述的基于造纸用水的回收利用系统，其特征在于：所述沉降池（1）底部为倾斜的斜面，所述沉降池（1）侧壁分别设有第一排污口（8）与第二排污口（9）。
3.根据权利要求1所述的基于造纸用水的回收利用系统，其特征在于：所述第一过滤层（4）与水平面的夹角为45°～90°，所述过滤池（3）底部安装有第一限位件（10），所述过滤池（3）顶部安装有第二限位件（11），所述第一过滤层（4）包括海绵层（12），所述海绵层（12）内设有填充棉层（13）。
4.根据权利要求1所述的基于造纸用水的回收利用系统，其特征在于：所述净化池（6）内设有第二过滤层（14），所述第二过滤层（14）包括中空纤维膜层（15），所述中空纤维膜层（15）侧壁安装有超滤膜层（16）。
5.根据权利要求2所述的基于造纸用水的回收利用系统，其特征在于：所述第一排污口（8）侧壁安装有第一报警器，所述第二排污口（9）安装有第二报警器。
6.根据权利要求1所述的基于造纸用水的回收利用系统，其特征在于：所述推送装置包括伸缩杆（17），所述伸缩杆（17）安装在所述沉降池（1）内壁，所述伸缩杆（17）末端安装有推板（18），所述第一压力传感器安装在所述推板（18）上。
说明书
基于造纸用水的回收利用系统
技术领域
本实用新型涉及一种回收系统，更具体的说，本实用新型主要涉及一种基于造纸用水的回收利用系统。
背景技术
造纸工业是我国污染环境的主要行业之一，纸业是现代社会一种需求量非常大的产品，造纸行业在现代工业化过程中面临着各种各样的挑战，现有的造纸工业中会产生大量的工业废水，若直接排放会造成环境污染，且能源浪费严重。
而现在造纸废水处理回收池在处理过程中，很容易发生堵塞的现象，导致工序无法正常运转，这样就导致需要很多人工进行处理这种现象，造成人力资源严重浪费，并且产生堵塞后，回直接影响工作效率。
实用新型内容
本实用新型的目的之一在于解决上述不足，提供一种基于造纸用水的回收利用系统，以期望解决现在造纸废水处理回收池在处理过程中，很容易发生堵塞的现象，影响工作效率等问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
本实用新型提供一种基于造纸用水的回收利用系统，包括出水管道，所述出水管道末端连通至沉降池，所述沉降池内设有过滤网，所述过滤网上方安装有推送装置，所述过滤网上方安装有第一压力传感器，所述过滤网上方安装有第二压力传感器，所述沉降池与过滤池管道连通，所述过滤池内设有第一过滤层，所述第一过滤层一侧间隔设有活性炭层，所述过滤池与净化池之间设有循环水泵。
作为优选，进一步的技术方案是：所述沉降池底部为倾斜的斜面，所述沉降池侧壁分别安装有第一排污口与第二排污口。
更进一步的技术方案是：所述第一过滤层与水平面的夹角为45°～90°，所述过滤池底部安装有第一限位件，所述过滤池顶部安装有第二限位件，用于由第一限位件与第二限位件固定第一过滤层，所述第一过滤层包括海绵层，所述海绵层内设有填充棉层。
更进一步的技术方案是：所述净化池内设有第二过滤层，所述第二过滤层包括中空纤维膜层，所述中空纤维膜层侧壁安装有超滤膜层。
更进一步的技术方案是：所述第一排污口侧壁安装有第一报警器，所述第二排污口安装有第二报警器。
更进一步的技术方案是：所述推送装置包括伸缩杆，所述伸缩杆安装在所述沉降池内壁，所述伸缩杆末端安装有推板。
与现有技术相比，本实用新型的有益效果之一是：通过在沉降池内安装过滤网，并在过滤网上方安装推送装置，通过安装在过滤网上方的第一压力传感器将压力信号传输至第一报警器，并通过推送装置将过滤网上的过滤后的絮状物或其他杂质物质从第一排污口排出，避免堵塞，提高工作效率；通过在过滤池内安装第一过滤层，并放置在所述第一限位件与第二限位件上，易于将第一过滤层取下清洗或更换，提高净化质量；并在第一过滤层一侧间隔安装活性炭层，用于清理水中有色物质或异味；通过在净化池内活动安装第二过滤层，并通过中空纤维膜层与超滤膜层，提高对水中细微颗粒或高分子有机物质的净化，提高对水的净化质量，提高对水的回收利用效率。
发明人 （龙书明）
