申请日2020.04.21
公开（公告）日2021.02.19
IPC分类号C02F9/06
摘要
本实用新型涉及环保设备的技术领域，特别是涉及一种食品污水处理设备，其通过设置，可提前将污水中的食物残渣过滤掉，提高后期的电解效果，从而提高污水的处理效果；包括底座、多组减震机构、多组万向轮和电解箱；还包括预处理箱、上过滤栅板、下过滤栅板、第一电机、丝杠、滑块、多组右隔板、多组左隔板、多组电解装置和抽水泵，预处理箱底端和底座顶端固定连接，上过滤栅板和下过滤栅板顺次安装在预处理箱内，预处理箱左壁设有外接污水管，外接污水管上设有阀门，预处理箱右壁上侧设有抽水管，第一电机和预处理箱外壁固定连接，丝杠右端可转动安装在预处理箱内壁上，丝杠左端穿过预处理箱并和第一电机的输出端连接，滑块螺装在丝杠上。
权利要求书

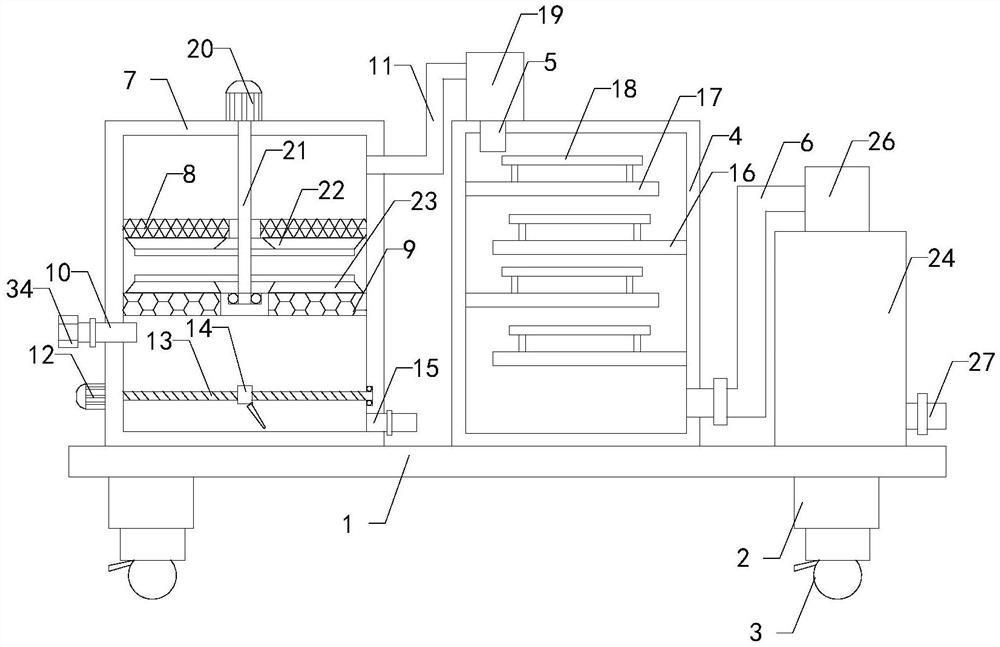

1.一种食品污水处理设备，包括底座(1)、多组减震机构(2)、多组万向轮(3)和电解箱(4)，底座(1)底端和减震机构(2)顶端固定连接，万向轮(3)和减震机构(2)底端可转动连接，底座(1)顶端和电解箱(4)底端固定连接，电解箱(4)顶端设有出水管(5)，电解箱(4)右壁设有排水管(6)；其特征在于，还包括预处理箱(7)、上过滤栅板(8)、下过滤栅板(9)、第一电机(12)、丝杠(13)、滑块(14)、多组右隔板(16)、多组左隔板(17)、多组电解装置(18)和抽水泵(19)，预处理箱(7)底端和底座(1)顶端固定连接，上过滤栅板(8)和下过滤栅板(9)顺次安装在预处理箱(7)内，预处理箱(7)左壁设有外接污水管(10)，外接污水管(10)上设有阀门，预处理箱(7)右壁上侧设有抽水管(11)，第一电机(12)和预处理箱(7)外壁固定连接，丝杠(13)右端可转动安装在预处理箱(7)内壁上，丝杠(13)左端穿过预处理箱(7)并和第一电机(12)的输出端连接，滑块(14)螺装在丝杠(13)上，滑块(14)底端设有活动刮板，活动刮板和预处理箱(7)底部接触，预处理箱(7)右壁底部设有排污管(15)，排污管(15)上设有阀门，多组右隔板(16)固定安装在电解箱(4)内右壁上，多组左隔板(17)固定安装在电解箱(4)内左壁上，多组电解装置(18)分别与右隔板(16)和左隔板(17)固定连接，抽水泵(19)底端和电解箱(4)顶端固定连接，出水管(5)和抽水泵(19)的输出端连通，抽水管(11)和抽水泵(19)的输入端连通。
2.如权利要求1所述的一种食品污水处理设备，其特征在于，还包括第二电机(20)、转轴(21)、上清理刷(22)和下清理刷(23)，第二电机(20)底端和预处理箱(7)顶端固定连接，转轴(21)顶端穿过预处理箱(7)并和第二电机(20)的输出端连接，转轴(21)可转动穿过上过滤栅板(8)，转轴(21)底端通过轴承可转动安装在下过滤栅板(9)上，上清理刷(22)和转轴(21)固定连接，上清理刷(22)顶端和上过滤栅板(8)底端接触，下清理刷(23)和转轴(21)固定连接，下清理刷(23)底端和下过滤栅板(9)顶端接触。
3.如权利要求2所述的一种食品污水处理设备，其特征在于，还包括过滤箱(24)、多层过滤网(25)和吸水泵(26)，过滤箱(24)底端和底座(1)顶端固定连接，多层过滤网(25)固定安装在过滤箱(24)内壁上，吸水泵(26)底端和过滤箱(24)顶端固定连接，吸水泵(26)的输出端设有水管，水管连通过滤箱(24)，排水管(6)连通吸水泵(26)，过滤箱(24)右壁底部设有排放管(27)，排放管(27)上设有阀门。
4.如权利要求3所述的一种食品污水处理设备，其特征在于，还包括安装板(28)，安装板(28)固定安装在过滤箱(24)内壁上，安装板(28)底端设有消毒装置(29)。
5.如权利要求4所述的一种食品污水处理设备，其特征在于，减震机构(2)包括减震套(30)、减震块(31)和弹簧(32)，减震套(30)顶端和底座(1)底端固定连接，减震块(31)顶端安装在减震套(30)内，弹簧(32)底端和减震块(31)顶端连接。
6.如权利要求5所述的一种食品污水处理设备，其特征在于，还包括导向杆(33)，导向杆(33)两端固定安装在预处理箱(7)内壁上，滑块(14)穿过导向杆(33)。
7.如权利要求6所述的一种食品污水处理设备，其特征在于，还包括法兰(34)，法兰(34)安装在外接污水管(10)上。
8.如权利要求7所述的一种食品污水处理设备，其特征在于，减震机构(2)还包括限位管(36)，减震套(30)顶端设有限位杆(35)，减震块(31)顶端设置有限位管(36)，限位杆(35)底端插入至限位管(36)内。
说明书
一种食品污水处理设备
技术领域
本实用新型涉及环保设备的技术领域，特别是涉及一种食品污水处理设备。
背景技术
众所周知，食品污水处理设备是一种在食品加工过程中用于污水处理的辅助装置，其在环保设备的领域中得到了广泛的使用；现有的食品污水处理设备包括底座、多组减震机构、多组万向轮和电解箱，底座底端和减震机构顶端固定连接，万向轮和减震机构底端可转动连接，底座顶端和电解箱底端固定连接，电解箱顶端设有出水管，电解箱右壁设有排水管；现有的食品污水处理设备使用时，首先污水通过出水管进入电解箱，经过电解后，从排水管排出即可；现有的食品污水处理设备使用中发现，食品污水含有较多的食物残渣，如果直接进行电解，导致污水处理效果较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种通过设置，可提前将污水中的食物残渣过滤掉，提高后期的电解效果，从而提高污水的处理效果的食品污水处理设备。
本实用新型的一种食品污水处理设备，包括底座、多组减震机构、多组万向轮和电解箱，底座底端和减震机构顶端固定连接，万向轮和减震机构底端可转动连接，底座顶端和电解箱底端固定连接，电解箱顶端设有出水管，电解箱右壁设有排水管；还包括预处理箱、上过滤栅板、下过滤栅板、第一电机、丝杠、滑块、多组右隔板、多组左隔板、多组电解装置和抽水泵，预处理箱底端和底座顶端固定连接，上过滤栅板和下过滤栅板顺次安装在预处理箱内，预处理箱左壁设有外接污水管，外接污水管上设有阀门，预处理箱右壁上侧设有抽水管，第一电机和预处理箱外壁固定连接，丝杠右端可转动安装在预处理箱内壁上，丝杠左端穿过预处理箱并和第一电机的输出端连接，滑块螺装在丝杠上，滑块底端设有活动刮板，活动刮板和预处理箱底部接触，预处理箱右壁底部设有排污管，排污管上设有阀门，多组右隔板固定安装在电解箱内右壁上，多组左隔板固定安装在电解箱内左壁上，多组电解装置分别与右隔板和左隔板固定连接，抽水泵底端和电解箱顶端固定连接，出水管和抽水泵的输出端连通，抽水管和抽水泵的输入端连通。
本实用新型的一种食品污水处理设备，还包括第二电机、转轴、上清理刷和下清理刷，第二电机底端和预处理箱顶端固定连接，转轴顶端穿过预处理箱并和第二电机的输出端连接，转轴可转动穿过上过滤栅板，转轴底端通过轴承可转动安装在下过滤栅板上，上清理刷和转轴固定连接，上清理刷顶端和上过滤栅板底端接触，下清理刷和转轴固定连接，下清理刷底端和下过滤栅板顶端接触。
本实用新型的一种食品污水处理设备，还包括过滤箱、多层过滤网和吸水泵，过滤箱底端和底座顶端固定连接，多层过滤网固定安装在过滤箱内壁上，吸水泵底端和过滤箱顶端固定连接，吸水泵的输出端设有水管，水管连通过滤箱，排水管连通吸水泵，过滤箱右壁底部设有排放管，排放管上设有阀门。
本实用新型的一种食品污水处理设备，还包括安装板，安装板固定安装在过滤箱内壁上，安装板底端设有消毒装置。
本实用新型的一种食品污水处理设备，减震机构包括减震套、减震块和弹簧，减震套顶端和底座底端固定连接，减震块顶端安装在减震套内，弹簧底端和减震块顶端连接。
本实用新型的一种食品污水处理设备，还包括导向杆，导向杆两端固定安装在预处理箱内壁上，滑块穿过导向杆。
本实用新型的一种食品污水处理设备，还包括法兰，法兰安装在外接污水管上。
本实用新型的一种食品污水处理设备，减震机构还包括限位管，减震套顶端设有限位杆，减震块顶端设置有限位管，限位杆底端插入至限位管内。
与现有技术相比本实用新型的有益效果为：首先外接污水管接通污水水源，污水从外接污水管进入预处理箱，经过下过滤栅板和上过滤栅板，污水中的食物残渣沉淀至预处理箱底部，过滤后的水位于预处理箱内上方，启动抽水泵，过滤后的水通过抽水管和出水管进入电解箱，右隔板和左隔板可将水的流程拉长，便于电解装置与水充分接触电解，将水中有害物质电解分解掉，电解之后的水通过排水管排出，如需清理预处理箱底部的食物残渣，启动第一电机，传动带动丝杠转动，使滑块左右滑动，当滑块从左至右移动时，滑块底端的活动刮板呈垂直状态，可将预处理箱底部的残渣刮至排污管排出，通过以上设置，可提前将污水中的食物残渣过滤掉，提高后期的电解效果，从而提高污水的处理效果。
（发明人：颜炳林）
