申请日2020.05.06
公开（公告）日2021.02.19
IPC分类号B01D33/11; B01D33/42; B01D33/68; B01D33/80
摘要
本实用新型涉及污水处理技术领域，且公开了一种便于清理的污水处理过滤装置，包括底板，所述底板上表面固定连接有支撑柱，所述支撑柱上表面固定连接有处理箱，所述处理箱下表面插接有出水口，所述出水口外表面套接有阀门，所述底板上表面固定连接有减速电机，所述减速电机输出端套接有转轴。该便于清理的污水处理过滤装置，通过拉动拉杆使锁定杆向外侧移动，使锁定杆与凸形条外侧面的卡孔分离，从而握住第二握把将第二过滤桶和凸形条沿着凹形槽的轨迹向上运动，使第二过滤桶可以方便有效的与第一过滤桶分离，从而可以简单便捷的对第二过滤桶内的杂质进行清理，操作简单有效，大大节省了时间，提高了工作效率。
权利要求书

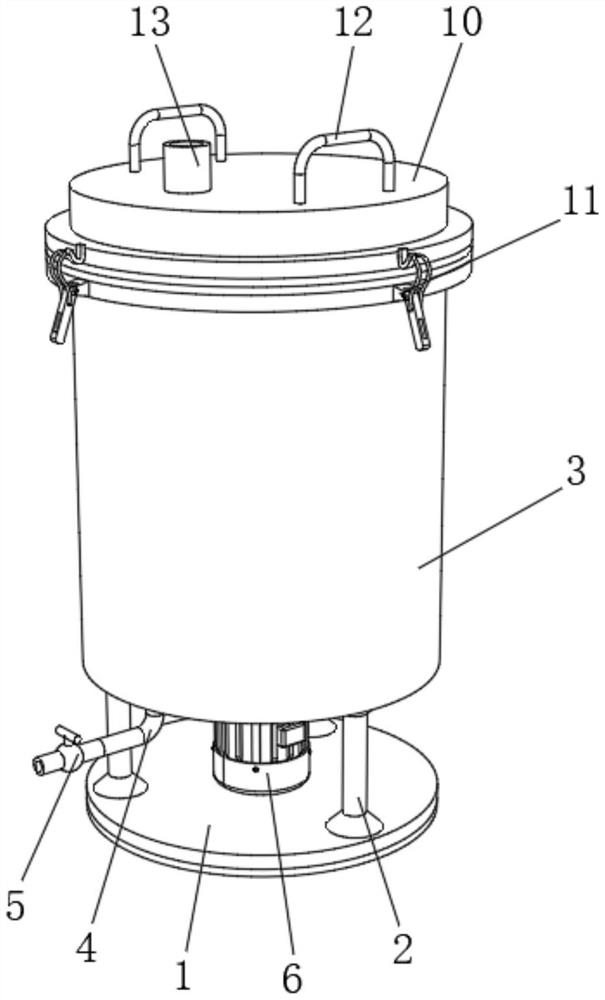

1.一种便于清理的污水处理过滤装置，包括底板(1)，其特征在于：所述底板(1)上表面固定连接有支撑柱(2)，所述支撑柱(2)上表面固定连接有处理箱(3)，所述处理箱(3)下表面插接有出水口(4)，所述出水口(4)外表面套接有阀门(5)，所述底板(1)上表面固定连接有减速电机(6)，所述减速电机(6)输出端套接有转轴(7)，所述转轴(7)外表面与处理箱(3)内底侧壁插接，所述转轴(7)上表面设置有支撑盘(8)，所述支撑盘(8)上表面固定连接有第一过滤桶(9)，所述处理箱(3)上表面设置有盖板(10)，所述处理箱(3)外表面顶部固定连接有固定锁(11)，所述盖板(10)上表面左侧和右侧均固定连接有第一握把(12)，所述盖板(10)上表面前侧设置有进水口(13)，所述处理箱(3)内顶侧壁固定连接有限位环(14)，所述限位环(14)内部设置有连接圆环(15)，所述第一过滤桶(9)内壁开设有凹形槽(16)，所述凹形槽(16)内部设置有凸形条(17)，所述第一过滤桶(9)外表面顶部固定连接有锁定装置(18)，所述锁定装置(18)包括箱体(1801)，所述箱体(1801)内侧面插接有锁定杆(1802)，所述锁定杆(1802)外表面套接有弹簧挡板(1803)，所述锁定杆(1802)外表面设置有拉杆(1804)，所述锁定杆(1802)外表面设置有弹簧(1805)，所述凸形条(17)内侧面固定连接有第二过滤桶(19)，所述第二过滤桶(19)上表面前侧和后侧均固定连接有第二握把(20)，所述第二过滤桶(19)内底侧壁开设有圆槽(21)，所述圆槽(21)内部设置有搅拌轴(22)，所述盖板(10)内顶侧壁固定连接有防水电机(23)，所述防水电机(23)输出端与搅拌轴(22)上表面插接，所述搅拌轴(22)外表面设置有搅拌辊(24)，所述第一过滤桶(9)与第二过滤桶(19)内壁均开设有过滤通孔(25)。
2.根据权利要求1所述的一种便于清理的污水处理过滤装置，其特征在于：所述限位环(14)内部设置有滚珠，且限位环(14)与滚珠形成的形状与连接圆环(15)相适配。
3.根据权利要求1所述的一种便于清理的污水处理过滤装置，其特征在于：所述连接圆环(15)的材质为不锈钢，且连接圆环(15)内侧面与第一过滤桶(9)外表面焊接。
4.根据权利要求1所述的一种便于清理的污水处理过滤装置，其特征在于：所述锁定杆(1802)内侧面为倾斜面，且倾斜面的倾斜角度为一百三十五度。
5.根据权利要求1所述的一种便于清理的污水处理过滤装置，其特征在于：所述第一过滤桶(9)外表面顶部开设有圆形通孔，且凸形条(17)外侧面顶部开设有卡孔，且圆形通孔和卡孔与锁定杆(1802)相适配。
6.根据权利要求1所述的一种便于清理的污水处理过滤装置，其特征在于：所述固定锁(11)由锁柄、锁座、锁块和锁环组成，且锁座内侧面与处理箱(3)外表面顶部焊接，且锁环内侧面与盖板(10)外表面底部焊接。
说明书
一种便于清理的污水处理过滤装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种便于清理的污水处理过滤装置。
背景技术
污水处理过滤装置是对污水及污水中的杂质进行过滤，使污水进行下一步消毒或沉淀处理的一种装置，而现有的污水过滤装置在对污水进行处理的过程中不能对污水起到很好的过滤作用，结构单一，在过滤时很容易堵塞，且现有的污水过滤装置不便于拆卸，使清理杂质的操作难度比较大。
例如，中国专利公告号CN209967853U公开了一种污水处理过滤装置，其通过设置的过滤孔，电机带动转轴转动，使转轴带动第一过滤桶和第二过滤桶转动，使第一过滤桶和第二过滤桶对污水进行圆周旋转运动，使杂质不会附着在第一过滤桶和第二过滤桶的内壁，对污水杂质起到很好的过滤作用，且通过设置的卡槽和卡块，通过按压压块，使卡块和卡槽分离，从而使第一过滤桶和第二过滤桶分离，将第二过滤桶拿出，对第二过滤桶内部的杂质进行处理，减小了清理杂质的操作难度。但是这种方式存在一些缺陷：此装置通过过滤桶的离心力对污水进行排出，当污水中杂质较多时，会经常堵住过滤孔，所以需要经常对过滤桶进行清理，较为费时费力，降低了工作效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种便于清理的污水处理过滤装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种便于清理的污水处理过滤装置，包括底板，所述底板上表面固定连接有支撑柱，所述支撑柱上表面固定连接有处理箱，所述处理箱下表面插接有出水口，所述出水口外表面套接有阀门，所述底板上表面固定连接有减速电机，所述减速电机输出端套接有转轴，所述转轴外表面与处理箱内底侧壁插接，所述转轴上表面设置有支撑盘，所述支撑盘上表面固定连接有第一过滤桶，所述处理箱上表面设置有盖板，所述处理箱外表面顶部固定连接有固定锁，所述盖板上表面左侧和右侧均固定连接有第一握把，所述盖板上表面前侧设置有进水口，所述处理箱内顶侧壁固定连接有限位环，所述限位环内部设置有连接圆环，所述第一过滤桶内壁开设有凹形槽，所述凹形槽内部设置有凸形条，所述第一过滤桶外表面顶部固定连接有锁定装置，所述锁定装置包括箱体，所述箱体内侧面插接有锁定杆，所述锁定杆外表面套接有弹簧挡板，所述锁定杆外表面设置有拉杆，所述锁定杆外表面设置有弹簧，所述凸形条内侧面固定连接有第二过滤桶，所述第二过滤桶上表面前侧和后侧均固定连接有第二握把，所述第二过滤桶内底侧壁开设有圆槽，所述圆槽内部设置有搅拌轴，所述盖板内顶侧壁固定连接有防水电机，所述防水电机输出端与搅拌轴上表面插接，所述搅拌轴外表面设置有搅拌辊，所述第一过滤桶与第二过滤桶内壁均开设有过滤通孔。
优选的，所述限位环内部设置有滚珠，且限位环与滚珠形成的形状与连接圆环相适配。
优选的，所述连接圆环的材质为不锈钢，且连接圆环内侧面与第一过滤桶外表面焊接。
优选的，所述锁定杆内侧面为倾斜面，且倾斜面的倾斜角度为一百三十五度。
优选的，所述第一过滤桶外表面顶部开设有圆形通孔，且凸形条外侧面顶部开设有卡孔，且圆形通孔和卡孔与锁定杆相适配。
优选的，所述固定锁由锁柄、锁座、锁块和锁环组成，且锁座内侧面与处理箱外表面顶部焊接，且锁环内侧面与盖板外表面底部焊接。
(三)有益效果
与现有技术相比，本实用新型提供了一种便于清理的污水处理过滤装置，具备以下有益效果：
1、该便于清理的污水处理过滤装置，通过拉动拉杆使锁定杆向外侧移动，使锁定杆与凸形条外侧面的卡孔分离，从而握住第二握把将第二过滤桶和凸形条沿着凹形槽的轨迹向上运动，使第二过滤桶可以方便有效的与第一过滤桶分离，从而可以简单便捷的对第二过滤桶内的杂质进行清理，操作简单有效，大大节省了时间，提高了工作效率。
2、该便于清理的污水处理过滤装置，通过将防水电机带动搅拌轴向下运动，使搅拌轴与圆槽相适配，然后搅拌轴带动搅拌辊便捷有效的对污水进行搅拌，使污水中的杂质不易堵住过滤通孔，大大减小了第二过滤桶的清理频率，节省了工作时间，提高了工作效率。
（发明人：刘娜;唐贺雄）
