申请日2020.06.01
公开（公告）日2021.02.23
IPC分类号B01F13/10; B01F15/02; B01F15/00; B01F3/20
摘要
本实用新型公开了一种污水处理自动上药溶药装置，包括底座，底座的顶部固定连接有溶药箱，溶药箱的顶部固定连接有磨药箱，溶药箱的顶部且位于磨药箱的后侧固定连接有驱动电机，驱动电机输出轴的前端贯穿磨药箱并延伸至磨药箱的内部，且驱动电机输出轴的前端固定连接有磨药盘，磨药盘的前侧固定连接有第一转动杆，本实用新型涉及污水处理技术领域。该污水处理自动上药溶药装置，通过第一皮带轮和第二皮带轮之间通过皮带传动连接，第一锥齿轮与第二锥齿轮相啮合，从而使得驱动电机转动带动磨药盘转动对颗粒药物进行研磨的同时，也带动了搅拌轴转动对加入的药粉进行搅拌，无需额外的电机带动，降低了生产成本。
权利要求书

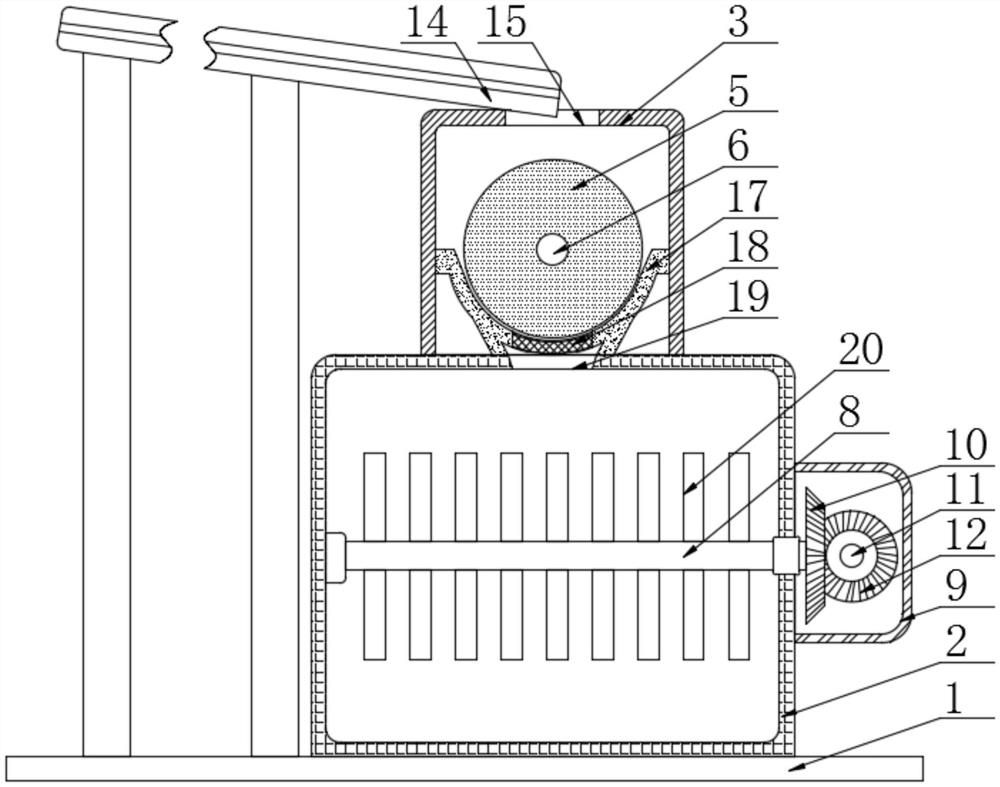

1.一种污水处理自动上药溶药装置，包括底座(1)，所述底座(1)的顶部固定连接有溶药箱(2)，其特征在于：所述溶药箱(2)的顶部固定连接有磨药箱(3)，所述溶药箱(2)的顶部且位于磨药箱(3)的后侧固定连接有驱动电机(4)，所述驱动电机(4)输出轴的前端贯穿磨药箱(3)并延伸至磨药箱(3)的内部，且驱动电机(4)输出轴的前端固定连接有磨药盘(5)，所述磨药盘(5)的前侧固定连接有第一转动杆(6)，所述第一转动杆(6)的前端贯穿磨药箱(3)并延伸至磨药箱(3)的外部，所述第一转动杆(6)的外表面且位于磨药箱(3)的外部固定连接有第一皮带轮(7)，且溶药箱(2)内表面的左侧和右侧之间转动连接有搅拌轴(8)，所述溶药箱(2)的右侧固定连接有传动箱(9)，所述搅拌轴(8)的右端贯穿溶药箱(2)并延伸至传动箱(9)的内部，且搅拌轴(8)的右端固定连接有第一锥齿轮(10)，所述传动箱(9)内表面的前侧和后侧之间转动连接有第二转动杆(11)，所述第二转动杆(11)的外表面固定连接有与第一锥齿轮(10)相啮合的第二锥齿轮(12)，所述第二转动杆(11)的前端贯穿传动箱(9)并延伸至传动箱(9)的外部，所述第二转动杆(11)的外表面且位于传动箱(9)的外部固定连接有第二皮带轮(13)。
2.根据权利要求1所述的一种污水处理自动上药溶药装置，其特征在于：所述底座(1)的顶部通过支撑架固定连接有传送带(14)，且磨药箱(3)的顶部开设有入药口(15)。
3.根据权利要求2所述的一种污水处理自动上药溶药装置，其特征在于：所述传送带(14)的右端延伸至入药口(15)的内部，且溶药箱(2)的前侧固定连接有控制面板(16)。
4.根据权利要求1所述的一种污水处理自动上药溶药装置，其特征在于：所述磨药箱(3)内表面的左侧和右侧之间且位于磨药盘(5)的下方固定连接有磨药斗(17)，且磨药斗(17)的底部固定连接有滤网(18)。
5.根据权利要求4所述的一种污水处理自动上药溶药装置，其特征在于：所述溶药箱(2)的顶部且位于滤网(18)的下方开设有进药口(19)，且第一皮带轮(7)和第二皮带轮(13)之间通过皮带传动连接。
6.根据权利要求1所述的一种污水处理自动上药溶药装置，其特征在于：所述搅拌轴(8)外表面的顶部和底部均固定连接有搅拌杆(20)，且搅拌杆(20)的数量设置为多个。
说明书
一种污水处理自动上药溶药装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理自动上药溶药装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理需要对污水中加入净化药剂，而净化药剂制作需要将固体颗粒溶于水。
现有的溶药装置通常是直接对加入的固体颗粒进行搅拌，溶解效率低，并且若是垂直地进行搅拌，固体颗粒容易直接落入最下方，降低了搅拌效果，若是想提高溶解效率进行先研磨后投放，则需要新的研磨设备和电机带动，增加了设备生产成本。
实用新型内容
针对现有技术的不足，本实用新型提供了一种污水处理自动上药溶药装置，解决了现有的溶药装置通常是直接对加入的固体颗粒进行搅拌，溶解效率低，并且若是垂直地进行搅拌，固体颗粒容易直接落入最下方，降低了搅拌效果，若是想提高溶解效率进行先研磨后投放，则需要新的研磨设备和电机带动，增加了设备生产成本的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理自动上药溶药装置，包括底座，所述底座的顶部固定连接有溶药箱，所述溶药箱的顶部固定连接有磨药箱，所述溶药箱的顶部且位于磨药箱的后侧固定连接有驱动电机，所述驱动电机输出轴的前端贯穿磨药箱并延伸至磨药箱的内部，且驱动电机输出轴的前端固定连接有磨药盘，所述磨药盘的前侧固定连接有第一转动杆，所述第一转动杆的前端贯穿磨药箱并延伸至磨药箱的外部，所述第一转动杆的外表面且位于磨药箱的外部固定连接有第一皮带轮，且溶药箱内表面的左侧和右侧之间转动连接有搅拌轴，所述溶药箱的右侧固定连接有传动箱，所述搅拌轴的右端贯穿溶药箱并延伸至传动箱的内部，且搅拌轴的右端固定连接有第一锥齿轮，所述传动箱内表面的前侧和后侧之间转动连接有第二转动杆，所述第二转动杆的外表面固定连接有与第一锥齿轮相啮合的第二锥齿轮，所述第二转动杆的前端贯穿传动箱并延伸至传动箱的外部，所述第二转动杆的外表面且位于传动箱的外部固定连接有第二皮带轮。
优选的，所述底座的顶部通过支撑架固定连接有传送带，且磨药箱的顶部开设有入药口。
优选的，所述传送带的右端延伸至入药口的内部，且溶药箱的前侧固定连接有控制面板。
优选的，所述磨药箱内表面的左侧和右侧之间且位于磨药盘的下方固定连接有磨药斗，且磨药斗的底部固定连接有滤网。
优选的，所述溶药箱的顶部且位于滤网的下方开设有进药口，且第一皮带轮和第二皮带轮之间通过皮带传动连接。
优选的，所述搅拌轴外表面的顶部和底部均固定连接有搅拌杆，且搅拌杆的数量设置为多个。
有益效果
本实用新型提供了一种污水处理自动上药溶药装置。与现有技术相比具备以下有益效果：
(1)、该污水处理自动上药溶药装置，通过在溶药箱的顶部固定连接有磨药箱，溶药箱的顶部且位于磨药箱的后侧固定连接有驱动电机，且驱动电机输出轴的前端固定连接有磨药盘，磨药盘的前侧固定连接有第一转动杆，第一转动杆的外表面且位于磨药箱的外部固定连接有第一皮带轮，且溶药箱内表面的左侧和右侧之间转动连接有搅拌轴，溶药箱的右侧固定连接有传动箱，搅拌轴的右端贯穿溶药箱并延伸至传动箱的内部，且搅拌轴的右端固定连接有第一锥齿轮，传动箱内表面的前侧和后侧之间转动连接有第二转动杆，第二转动杆的外表面固定连接有与第一锥齿轮相啮合的第二锥齿轮，第二转动杆的外表面且位于传动箱的外部固定连接有第二皮带轮，通过第一皮带轮和第二皮带轮之间通过皮带传动连接，第一锥齿轮与第二锥齿轮相啮合，从而使得驱动电机转动带动磨药盘转动对颗粒药物进行研磨的同时，也带动了搅拌轴转动对加入的药粉进行搅拌，无需额外的电机带动，降低了生产成本。
(2)、该污水处理自动上药溶药装置，通过在底座的顶部通过支撑架固定连接有传送带，且磨药箱的顶部开设有入药口，传送带的右端延伸至入药口的内部，磨药箱内表面的左侧和右侧之间且位于磨药盘的下方固定连接有磨药斗，且磨药斗的底部固定连接有滤网，溶药箱的顶部且位于滤网的下方开设有进药口，搅拌轴外表面的顶部和底部均固定连接有搅拌杆，且搅拌杆的数量设置为多个，通过设有传送带，实现了自动上药，通过设有滤网，药粉较为均匀地落入溶药箱内，而不是结块式地落入，使混合更加均匀，并且由于搅拌轴的横向设置，搅拌杆转动带动溶药箱底部的药液向上移动，上部的药液向下移动，形成循环，加速了药粉的溶解。
（发明人：石勇波）
