申请日2020.11.26
公开（公告）日2021.02.26
IPC分类号B01D29/56; B01D29/64
摘要
本发明公开了一种自溢溶解剂污水处理用过滤装置，属于污水处理技术领域，可以实现将污水经过滤处理管的左端导入，通过进通止回组件的设置，可对污水中的溶解剂颗粒起到一个止回作用，联合过滤网的过滤作用，使得污水中的溶解剂颗粒被拦截在进通止回板和过滤网之间，并经导料斗落入集料回收管中，通过取料回收组件的设置，正向转动调节杆，可带动活动管塞、活动斗塞、活动孔塞向下移动，从而在不停止污水处理的情况下，使集料回收管中的溶解剂颗粒落入球形滤料网中，然后反转调节杆复位，即可经排出孔取出被过滤的溶解剂颗粒，并对其进行回收，使得溶解剂颗粒便于取出、回收，并可提高污水的处理效率，显著提高了实用性。
权利要求书

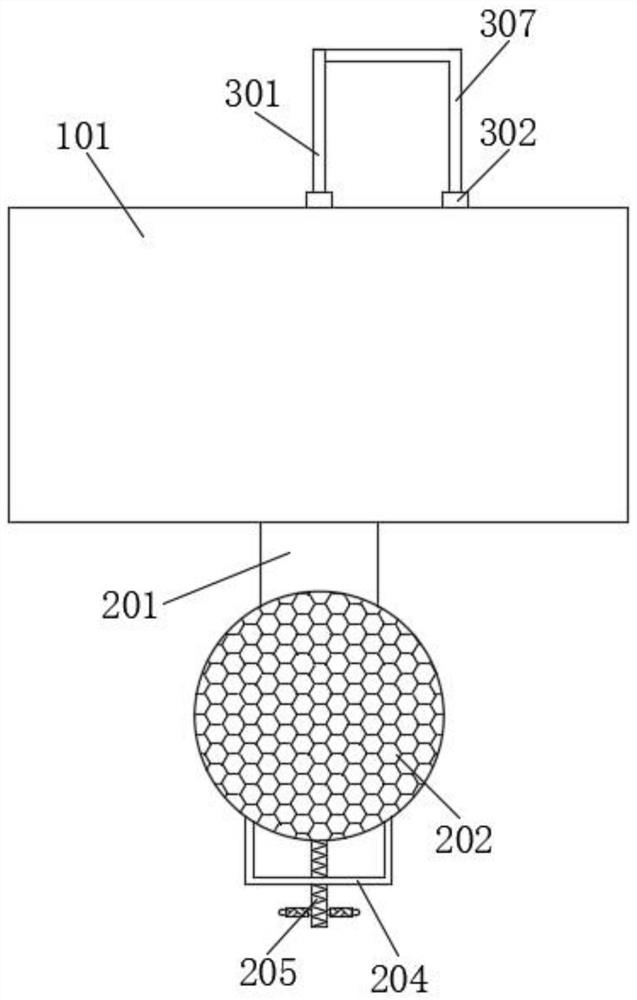

1.一种自溢溶解剂污水处理用过滤装置，包括过滤处理管（101），所述过滤处理管（101）的内壁上固定安装有过滤网（102），所述过滤处理管（101）内设置有进通止回组件，其特征在于：所述进通止回组件包括固定连接于过滤处理管（101）内壁上的进通止回板（103），所述进通止回板（103）上开设有多个呈环形均匀分布的进通止回孔（104），所述进通止回孔（104）的内壁上固定连接有多个弹性密封片（105），所述弹性密封片（105）远离进通止回孔（104）内壁的一端开设有扇形槽（106），所述进通止回孔（104）的内壁上固定连接有限位环（107），所述进通止回板（103）和过滤网（102）之间固定连接有导料斗（108），所述过滤处理管（101）的下方设置有取料回收组件，所述取料回收组件包括集料回收管（201），所述集料回收管（201）的外壁上固定连接有球形滤料网（202），所述球形滤料网（202）的底端固定连接有U字形的连接框（204），所述连接框（204）的中部贯穿设置有调节杆（205），所述调节杆（205）的顶端贯穿球形滤料网（202）延伸至集料回收管（201）中，并通过轴承转动连接有与集料回收管（201）相匹配的活动管塞（206），所述导料斗（108）内设置有活动斗塞（208），所述过滤处理管（101）内还设置有联动防堵组件。
2.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述联动防堵组件包括联动竖杆（301），所述联动竖杆（301）滑动贯穿过滤处理管（101）的顶部外壁延伸至外部，所述联动竖杆（301）的顶端固定连接有设置为L字形的联动拐杆（307），所述联动拐杆（307）远离联动竖杆（301）的一端滑动贯穿过滤处理管（101）的顶部外壁并延伸至过滤处理管（101）的内部，所述联动拐杆（307）的一侧固定连接有两个滑连杆（303），所述滑连杆（303）的外壁上滑动套设有与之相匹配的滑连套筒（304），所述滑连套筒（304）的一端固定连接有清孔毛刷（305），所述滑连杆（303）的外壁上套设有压紧弹簧（306）。
3.根据权利要求2所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述压紧弹簧（306）设置于滑连套筒（304）远离清孔毛刷（305）的一侧，所述清孔毛刷（305）位于过滤网（102）远离进通止回板（103）的一侧，所述联动竖杆（301）的底端与活动斗塞（208）固定连接。
4.根据权利要求2所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述联动竖杆（301）、联动拐杆（307）与过滤处理管（101）顶部外壁的连接处均设置有滑动密封圈（302）。
5.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述弹性密封片（105）设置为角度为（60）度的扇形状，所述进通止回孔（104）内的弹性密封片（105）的数量为（6）个，相邻两个所述弹性密封片（105）的侧边相贴。
6.根据权利要求5所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述弹性密封片（105）采用弹性金属薄片材料制成，所述限位环（107）设置于弹性密封片（105）远离过滤网（102）的一侧。
7.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述集料回收管（201）贯穿过滤处理管（101）的底部外壁并与过滤处理管（101）内部相连通，所述导料斗（108）延伸插入集料回收管（201）中，且导料斗（108）设置为上粗下细的圆台状。
8.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述调节杆（205）的外壁上设置有螺纹，所述调节杆（205）与连接框（204）螺纹连接，所述调节杆（205）底端的两侧均固定连接有调节手柄（203）。
9.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述活动管塞（206）通过连接杆（207）与活动斗塞（208）固定连接，所述活动斗塞（208）设置为与导料斗（108）底端内壁相匹配的圆台状，所述导料斗（108）的外壁与集料回收管（201）的内壁无缝密封连接。
10.根据权利要求1所述的一种自溢溶解剂污水处理用过滤装置，其特征在于：所述球形滤料网（202）的底端开设有排出孔（209），所述调节杆（205）的外壁上固定套设有与排出孔（209）相匹配的活动孔塞（210），所述活动管塞（206）的顶端设置为半球形。
说明书
一种自溢溶解剂污水处理用过滤装置
技术领域
本发明涉及污水处理技术领域，更具体地说，涉及一种自溢溶解剂污水处理用过滤装置。
背景技术
污水处理就是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物。
对于一些含有油渍的污水，处理方法之一是加入一些粉末状的油渍溶解剂，溶解剂可将油渍进行溶化分解，从而达到一个去除油渍的目的，但是在实际处理过程中，由于油渍的含量很难计算精准，同时为保证油渍处理完全，会难以避免的出现溶解剂添加过量的情况，因此，需要进行过滤，将多余投放的溶解剂颗粒过滤出来。
而现有技术中的过滤装置，在对溶解剂颗粒进行过滤时，存在以下问题：1、过滤网容易堵塞，导致处理效率低下；2、被过滤的溶解剂颗粒难以取出，不便于对溶解剂进行回收，且取出被过滤的溶解剂颗粒时，通常需要停止污水的处理，会进一步的降低处理效率。因此，我们提出一种自溢溶解剂污水处理用过滤装置。
发明内容
1．要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种自溢溶解剂污水处理用过滤装置，它可以实现将污水经过滤处理管的左端导入，通过进通止回组件的设置，可对污水中的溶解剂颗粒起到一个止回作用，联合过滤网的过滤作用，使得污水中的溶解剂颗粒被拦截在进通止回板和过滤网之间，并经导料斗落入集料回收管中，通过取料回收组件的设置，正向转动调节杆，可带动活动管塞、活动斗塞、活动孔塞向下移动，从而使集料回收管导通、导料斗堵塞、排出孔堵塞，进而在不停止污水处理的情况下，使集料回收管中的溶解剂颗粒落入球形滤料网中，然后反向转动调节杆，使活动管塞、活动斗塞、活动孔塞向上移动复位，即可经排出孔取出被过滤的溶解剂颗粒，并对其进行回收，使得溶解剂颗粒便于取出、回收，并可提高污水的处理效率，显著提高了实用性，并通过联动防堵组件的设置，在取出溶解剂颗粒的同时，可带动清孔毛刷沿过滤网表面向下刷动，从而将卡在过滤网滤孔中的溶解剂颗粒挤出，进而防止过滤网堵塞，可进一步提高处理效率。
2．技术方案
为解决上述问题，本发明采用如下的技术方案。
一种自溢溶解剂污水处理用过滤装置，包括过滤处理管，所述过滤处理管的内壁上固定安装有过滤网，所述过滤处理管内设置有进通止回组件，所述进通止回组件包括固定连接于过滤处理管内壁上的进通止回板，所述进通止回板上开设有多个呈环形均匀分布的进通止回孔，所述进通止回孔的内壁上固定连接有多个弹性密封片，所述弹性密封片远离进通止回孔内壁的一端开设有扇形槽，所述进通止回孔的内壁上固定连接有限位环，所述进通止回板和过滤网之间固定连接有导料斗，所述过滤处理管的下方设置有取料回收组件，所述取料回收组件包括集料回收管，所述集料回收管的外壁上固定连接有球形滤料网，所述球形滤料网的底端固定连接有U字形的连接框，所述连接框的中部贯穿设置有调节杆，所述调节杆的顶端贯穿球形滤料网延伸至集料回收管中，并通过轴承转动连接有与集料回收管相匹配的活动管塞，所述导料斗内设置有活动斗塞，所述过滤处理管内还设置有联动防堵组件。
进一步的，所述联动防堵组件包括联动竖杆，所述联动竖杆滑动贯穿过滤处理管的顶部外壁延伸至外部，所述联动竖杆的顶端固定连接有设置为L字形的联动拐杆，所述联动拐杆远离联动竖杆的一端滑动贯穿过滤处理管的顶部外壁并延伸至过滤处理管的内部，所述联动拐杆的一侧固定连接有两个滑连杆，所述滑连杆的外壁上滑动套设有与之相匹配的滑连套筒，所述滑连套筒的一端固定连接有清孔毛刷，所述滑连杆的外壁上套设有压紧弹簧。
进一步的，所述压紧弹簧设置于滑连套筒远离清孔毛刷的一侧，所述清孔毛刷位于过滤网远离进通止回板的一侧，所述联动竖杆的底端与活动斗塞固定连接，通过联动防堵组件的设置，在压紧弹簧弹力的作用下，可使清孔毛刷紧贴过滤网的表面，并使清孔毛刷上的部分刷毛插入过滤网的滤孔中，在进行溶解剂的取出时，活动斗塞的向下移动，可带动清孔毛刷沿过滤网表面向下刷动，从而将卡在过滤网滤孔中的溶解剂颗粒挤出，进而防止过滤网堵塞，可有效的提高处理效率，且由于调节杆设置于过滤网远离进通止回板的一侧，使得被调节杆挤出的溶解剂颗粒会落向导料斗中，从而防止溶解剂颗粒穿过过滤网，导致过滤不完全。
进一步的，所述联动竖杆、联动拐杆与过滤处理管顶部外壁的连接处均设置有滑动密封圈，滑动密封圈的设置，可提高联动竖杆、联动拐杆与过滤处理管外壁连接处的密封性，防止连接处发生污水泄漏现象。
进一步的，所述弹性密封片设置为角度为60度的扇形状，所述进通止回孔内的弹性密封片的数量为6个，相邻两个所述弹性密封片的侧边相贴，从而使得同一进通止回孔内的等多个扇形槽可围成一个圆形的小孔。
进一步的，所述弹性密封片采用弹性金属薄片材料制成，所述限位环设置于弹性密封片远离过滤网的一侧，通过进通止回组件的设置，污水经过滤处理管的左端导入，流至进通止回孔中时，水流的冲击可挤压弹性密封片，使其向右弯折，进而扩大扇形槽所围成小孔的孔径，使得污水及其中的溶解剂颗粒得以穿过进通止回板，但当污水回流时，由于限位环的限制，弹性密封片无法向左弯折，多个扇形槽所围成的小孔可充当滤孔，使多溶解剂颗粒无法穿过，联合过滤网的过滤作用，使得污水中的溶解剂颗粒被拦截在进通止回板和过滤网之间，可有利于溶解剂颗粒的取出、回收。
进一步的，所述集料回收管贯穿过滤处理管的底部外壁并与过滤处理管内部相连通，所述导料斗延伸插入集料回收管中，且导料斗设置为上粗下细的圆台状，导料斗可起到一个导料作用，将被过滤网、进通止回板拦截的溶解剂颗粒导至集料回收管中，进而便于溶解剂颗粒的取出、回收。
进一步的，所述调节杆的外壁上设置有螺纹，所述调节杆与连接框螺纹连接，所述调节杆底端的两侧均固定连接有调节手柄，通过集料回收管、球形滤料网、调节手柄、连接框、调节杆、活动管塞的设置，通过调节手柄正、反转动调节杆，可使调节杆相对连接框上、下移动，从而正向转动调节杆，可使调节杆带动活动管塞向下移动，直至活动管塞不再堵塞集料回收管，使集料回收管导通，从而使集料回收管中收集的溶解剂颗粒落至球形滤料网，使得溶解剂颗粒便于取出，进而便于对溶解剂颗粒进行回收再利用。
进一步的，所述活动管塞通过连接杆与活动斗塞固定连接，所述活动斗塞设置为与导料斗底端内壁相匹配的圆台状，所述导料斗的外壁与集料回收管的内壁无缝密封连接，通过连接杆、活动斗塞的设置，活动管塞的向下移动，可同时带动活动斗塞向下移动，进而当活动管塞不再集料回收管堵塞时，活动斗塞可将导料斗堵塞，从而使过滤处理管中的污水无法经导料斗、集料回收管流出，进而可以一边进行污水过滤出处理，一边取出被过滤的溶解剂颗粒，无需停止污水处理，可提高污水处理的效率。
进一步的，所述球形滤料网的底端开设有排出孔，所述调节杆的外壁上固定套设有与排出孔相匹配的活动孔塞，所述活动管塞的顶端设置为半球形，通过排出孔、活动孔塞的设置，调节杆的向下移动，同时可带动活动孔塞向下移动，从而当活动管塞不在堵塞集料回收管、活动斗塞将导料斗堵塞时，活动孔塞可恰好将排出孔堵塞，且当活动斗塞将导料斗堵塞后，集料回收管内残留的少量污水，可沿活动管塞的表面流入球形滤料网中，可对活动管塞表面的溶解剂颗粒起到一个冲刷作用，从而有效减少集料回收管内溶解剂颗粒的残留，提高回收率，且球形滤料网可对污水与溶解剂颗粒起到一个分离作用，将溶解剂颗粒留在球形滤料网中，并且反转调节杆，带动活动管塞、活动斗塞、活动孔塞等复位，即可使溶解剂颗粒从排出孔处流出，进而完成溶解剂颗粒的取出、回收，使得溶解剂颗粒便于取出、回收。
3．有益效果
相比于现有技术，本发明的优点在于：
（1）本方案可将污水经过滤处理管的左端导入，通过进通止回组件的设置，可对污水中的溶解剂颗粒起到一个止回作用，联合过滤网的过滤作用，使得污水中的溶解剂颗粒被拦截在进通止回板和过滤网之间，并经导料斗落入集料回收管中，通过取料回收组件的设置，正向转动调节杆，可带动活动管塞、活动斗塞、活动孔塞向下移动，从而使集料回收管导通、导料斗堵塞、排出孔堵塞，进而在不停止污水处理的情况下，使集料回收管中的溶解剂颗粒落入球形滤料网中，然后反向转动调节杆，使活动管塞、活动斗塞、活动孔塞向上移动复位，即可经排出孔取出被过滤的溶解剂颗粒，并对其进行回收，使得溶解剂颗粒便于取出、回收，并可提高污水的处理效率，显著提高了实用性，并通过联动防堵组件的设置，在取出溶解剂颗粒的同时，可带动清孔毛刷沿过滤网表面向下刷动，从而将卡在过滤网滤孔中的溶解剂颗粒挤出，进而防止过滤网堵塞，可进一步提高处理效率。
（2）通过进通止回组件的设置，同一进通止回孔内的等多个扇形槽可围成一个圆形的小孔，污水经过滤处理管的左端导入，流至进通止回孔中时，水流的冲击可挤压弹性密封片，使其向右弯折，进而扩大扇形槽所围成小孔的孔径，使得污水及其中的溶解剂颗粒得以穿过进通止回板，但当污水回流时，由于限位环的限制，弹性密封片无法向左弯折，多个扇形槽所围成的小孔可充当滤孔，使多溶解剂颗粒无法穿过，联合过滤网的过滤作用，使得污水中的溶解剂颗粒被拦截在进通止回板和过滤网之间，可有利于溶解剂颗粒的取出、回收。
（3）导料斗可起到一个导料作用，将被过滤网、进通止回板拦截的溶解剂颗粒导至集料回收管中，进而便于溶解剂颗粒的取出、回收。
（4）通过集料回收管、球形滤料网、调节手柄、连接框、调节杆、活动管塞的设置，通过调节手柄正、反转动调节杆，可使调节杆相对连接框上、下移动，从而正向转动调节杆，可使调节杆带动活动管塞向下移动，直至活动管塞不再堵塞集料回收管，使集料回收管导通，从而使集料回收管中收集的溶解剂颗粒落至球形滤料网，使得溶解剂颗粒便于取出，进而便于对溶解剂颗粒进行回收再利用。
（5）通过连接杆、活动斗塞的设置，活动管塞的向下移动，可同时带动活动斗塞向下移动，进而当活动管塞不再集料回收管堵塞时，活动斗塞可将导料斗堵塞，从而使过滤处理管中的污水无法经导料斗、集料回收管流出，进而可以一边进行污水过滤出处理，一边取出被过滤的溶解剂颗粒，无需停止污水处理，可提高污水处理的效率。
（6）通过排出孔、活动孔塞的设置，调节杆的向下移动，同时可带动活动孔塞向下移动，从而当活动管塞不在堵塞集料回收管、活动斗塞将导料斗堵塞时，活动孔塞可恰好将排出孔堵塞，且当活动斗塞将导料斗堵塞后，集料回收管内残留的少量污水，可沿活动管塞的表面流入球形滤料网中，可对活动管塞表面的溶解剂颗粒起到一个冲刷作用，从而有效减少集料回收管内溶解剂颗粒的残留，提高回收率，且球形滤料网可对污水与溶解剂颗粒起到一个分离作用，将溶解剂颗粒留在球形滤料网中，并且反转调节杆，带动活动管塞、活动斗塞、活动孔塞等复位，即可使溶解剂颗粒从排出孔处流出，进而完成溶解剂颗粒的取出、回收，使得溶解剂颗粒便于取出、回收。
（7）通过联动防堵组件的设置，在压紧弹簧弹力的作用下，可使清孔毛刷紧贴过滤网的表面，并使清孔毛刷上的部分刷毛插入过滤网的滤孔中，在进行溶解剂的取出时，活动斗塞的向下移动，可带动清孔毛刷沿过滤网表面向下刷动，从而将卡在过滤网滤孔中的溶解剂颗粒挤出，进而防止过滤网堵塞，可有效的提高处理效率，且由于调节杆设置于过滤网远离进通止回板的一侧，使得被调节杆挤出的溶解剂颗粒会落向导料斗中，从而防止溶解剂颗粒穿过过滤网，导致过滤不完全。
（8）滑动密封圈的设置，可提高联动竖杆、联动拐杆与过滤处理管外壁连接处的密封性，防止连接处发生污水泄漏现象。
（发明人：李珊珊）
