申请日2019.12.30
公开（公告）日2021.02.19
IPC分类号C02F9/04
摘要
本实用新型提供一种生活自动化污水处理设备，属于污水处理技术领域，该种生活自动化污水处理设备包括过滤箱、净化箱和过滤网，缓冲槽的顶部固定连接有鸣蜂器，缓冲槽内部的顶部固定连接有活塞柱，活塞柱内部的顶部固定连接有导电块，活塞柱的内部滑动连接有滑杆，滑杆的底端固定连接有浮球，滑杆远离浮球的一端固定连接有铜棒，净化箱的顶部贯穿连接有转动轴，转动轴的顶端转动连接有驱动电机，转动轴的表面固定连接有搅拌叶片；本实用新型实用性高，在污水会无法流出而导致缓冲槽内的水位上升，会触发鸣蜂器发生声响；且设置有搅拌叶片，使得污水与药剂充分融合，达到污水净化的效果。
权利要求书

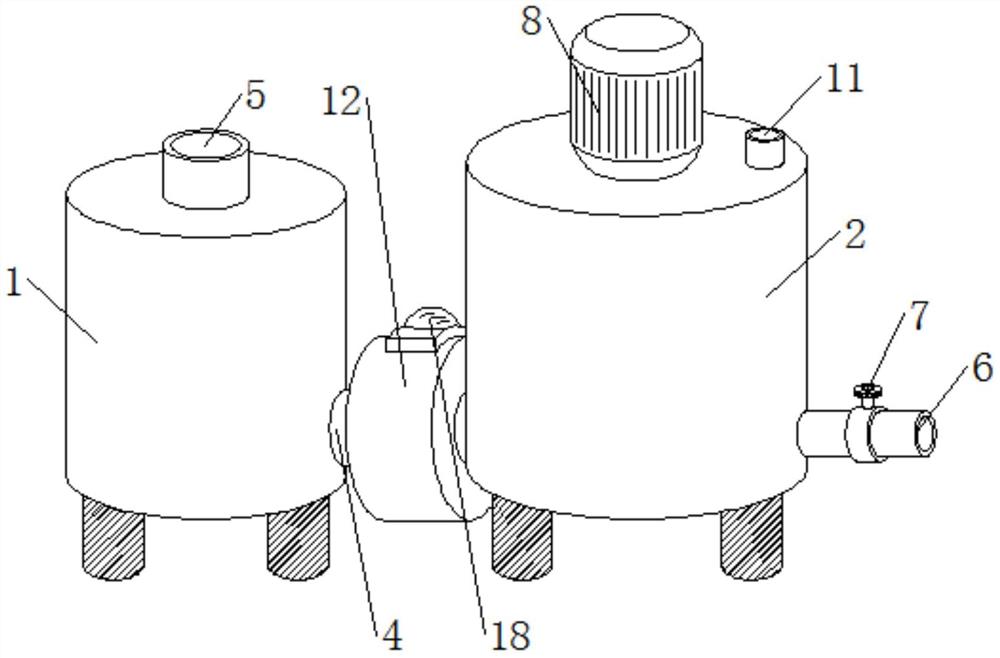

1.一种生活自动化污水处理设备，包括过滤箱(1)、净化箱(2)和过滤网(3)，其特征在于：所述过滤箱(1)的顶部贯穿连接有注水管(5)，所述过滤箱(1)的内部固定连接有过滤网(3)，所述过滤箱(1)的外侧贯穿连接有连接管(4)，所述连接管(4)的内部开设有缓冲槽(12)，所述缓冲槽(12)的顶部固定连接有鸣蜂器(18)，所述缓冲槽(12)内部的顶部固定连接有活塞柱(13)，所述活塞柱(13)内部的顶部固定连接有导电块(16)，所述活塞柱(13)的内部滑动连接有滑杆(14)，所述滑杆(14)的底端固定连接有浮球(15)，所述滑杆(14)远离浮球(15)的一端固定连接有铜棒(17)，所述连接管(4)远离过滤箱(1)的一端贯穿连接有净化箱(2)，所述净化箱(2)的顶部贯穿连接有转动轴(9)，所述转动轴(9)的顶端转动连接有驱动电机(8)，所述转动轴(9)的表面固定连接有搅拌叶片(10)，所述净化箱(2)的右上端贯穿连接有投药口(11)，所述净化箱(2)远离连接管(4)的一侧贯穿连接有出水管(6)，所述出水管(6)的内部贯穿连接有止水阀(7)。
2.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：3个所述过滤网(3)在竖直方向上呈等距分布，且从上之下的过滤网(3)中的网孔孔径依次变小。
3.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：多个所述搅拌叶片(10)平均分为两组，且以转动轴(9)为中轴线对称分布。
4.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：所述缓冲槽(12)呈椭圆形状，且与连接管(4)为一体式连接结构。
5.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：所述滑杆(14)呈垂直安装，且滑杆(14)与活塞柱(13)相适配。
6.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：所述浮球(15)呈圆形球体，且浮球(15)为橡胶材料制成。
7.根据权利要求1所述的一种生活自动化污水处理设备，其特征在于：所述驱动电机(8)与电源电性连接；且驱动电机(8)的输出端与转动轴(9)转动连接；所述鸣蜂器(18)经由导电块(16)和铜棒(17)连接后与电源电性连接。
说明书
一种生活自动化污水处理设备
技术领域
本实用新型属于污水处理技术领域，具体涉及一种生活自动化污水处理设备。
背景技术
在现有技术中，只是通过沉淀和过滤的方法对污水进行处理，不能有效的去除水里面的难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。因此，有必要对现有的污水净化装置进行改进，使其能够有效的去除污水中的各种污染物，提高水资源的利用率。
经过检索发现，在授权公告号为CN201320285367.3的中国专利中公开了一种能够有效的对污水进行净化的装置。
但是上述技术方案由于缺少搅拌装置，无法使得药物可以和污水进行充分的反应，且在污水流动过程中发生堵塞时，工作人员无法第一时间得知对应的情况而导致污水渗漏甚至蔓延的现象，因此还存在缺少搅拌装置和容易发生堵塞的问题。
实用新型内容
本实用新型的目的在于提供一种生活自动化污水处理设备，旨在解决现有技术中的缺少搅拌装置和容易发生堵塞的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活自动化污水处理设备，包括过滤箱、净化箱和过滤网，所述过滤箱的顶部贯穿连接有注水管，所述过滤箱的内部固定连接有过滤网，所述过滤箱的外侧贯穿连接有连接管，所述连接管的内部开设有缓冲槽，所述缓冲槽的顶部固定连接有鸣蜂器，所述缓冲槽内部的顶部固定连接有活塞柱，所述活塞柱内部的顶部固定连接有导电块，所述活塞柱的内部滑动连接有滑杆，所述滑杆的底端固定连接有浮球，所述滑杆远离浮球的一端固定连接有铜棒，所述连接管远离过滤箱的一端贯穿连接有净化箱，所述净化箱的顶部贯穿连接有转动轴，所述转动轴的顶端转动连接有驱动电机，所述转动轴的表面固定连接有搅拌叶片，所述净化箱的右上端贯穿连接有投药口，所述净化箱远离连接管的一侧贯穿连接有出水管，所述出水管的内部贯穿连接有止水阀。
作为本实用新型一种优选的，3个所述过滤网在竖直方向上呈等距分布，且从上之下的过滤网中的网孔孔径依次变小
作为本实用新型一种优选的，多个所述搅拌叶片平均分为两组，且以转动轴为中轴线对称分布。
作为本实用新型一种优选的，所述缓冲槽呈椭圆形状，且与连接管为一体式连接结构。
作为本实用新型一种优选的，所述滑杆呈垂直安装，且滑杆与活塞柱相适配。
作为本实用新型一种优选的，所述浮球呈圆形球体，且浮球为橡胶材料制成。
作为本实用新型一种优选的，所述驱动电机与电源电性连接；且驱动电机的输出端与转动轴转动连接；所述鸣蜂器经由导电块和铜棒连接后与电源电性连接。
与现有技术相比，本实用新型的有益效果是：
1、该种生活自动化污水处理设备设置有浮球，一旦污水未过滤干净而发生连接管堵塞时，污水会无法流出而导致缓冲槽内的水位上升，会使得浮球上浮后推动滑杆在活塞柱接触到导电块，从而使得鸣蜂器与电源相连接后发生声响，告知相关人员及时切断水源并做出应对方法；能够及时知晓污水的流通情况，大大加强该设备的实用性。
2、该种生活自动化污水处理设备设置有搅拌叶片，驱动电机会使得转动轴带动搅拌叶片，进而使得污水与药剂充分融合，达到污水净化的效果。
（发明人：乔发玲）
