申请日2020.06.15
公开（公告）日2021.02.19
IPC分类号B01D29/56; B01D35/30
摘要
本实用新型公开了一种工业生产污水过滤用复合高效滤芯，包括两个安装盘，两个所述安装盘之间固定安装有第一复合过滤层和第二复合过滤层，且第二复合过滤层位于第一复合过滤层的内侧，所述安装盘对应两侧均开设有安装槽，两个所述安装槽之间滑动连接有滑动杆，所述滑动杆的底端固定连接有若干个第一支撑板，所述安装盘的内侧固定连接有安装架，且安装架位于第一复合过滤层和第二复合过滤层之间，所述安装架中部滑动连接有滑动柱。本实用新型提高了该滤芯的使用性能，保证滤芯在处理污水可以达到高效处理的程度，在提高污水的过滤速率会造成污水的冲击力较大，不易对滤芯冲击损坏，从而可以使得滤芯实现高效过滤污水的能力。
权利要求书

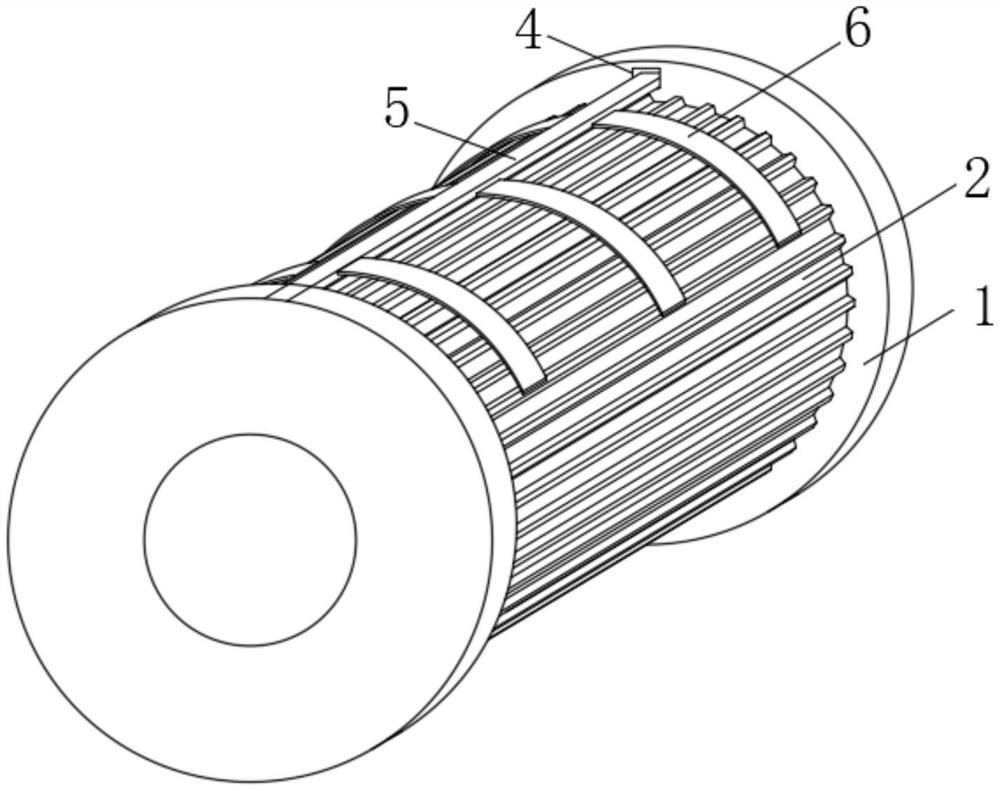

1.一种工业生产污水过滤用复合高效滤芯，其特征在于：包括两个安装盘（1），两个所述安装盘（1）之间固定安装有第一复合过滤层（2）和第二复合过滤层（3），且第二复合过滤层（3）位于第一复合过滤层（2）的内侧，所述安装盘（1）对应两侧均开设有安装槽（4），两个所述安装槽（4）之间滑动连接有滑动杆（5），所述滑动杆（5）的底端固定连接有若干个第一支撑板（6），且第一支撑板（6）支撑在第一复合过滤层（2）的外壁，所述安装盘（1）的内侧固定连接有安装架（8），且安装架（8）位于第一复合过滤层（2）和第二复合过滤层（3）之间，所述安装架（8）中部滑动连接有滑动柱（9），所述滑动柱（9）的一端固定连接有第一支撑件（12），且第一支撑件（12）支撑在第一复合过滤层（2）的内侧，所述滑动柱（9）的另一端固定连接有第二支撑件（13），且第二支撑件（13）支撑在第二复合过滤层（3）的外壁。
2.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述第一复合过滤层（2）和第二复合过滤层（3）结构均由两层pp棉层、和活性炭层构成，且pp棉层位于活性炭层两侧。
3.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述第一支撑板（6）设置有三个，且第一支撑板（6）为曲面板。
4.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述安装槽（4）中固定安装有第一支撑弹簧（7），且第一支撑弹簧（7）支撑在滑动杆（5）的一端。
5.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述安装架（8）的两侧均固定连接有连接块，且连接块通过紧固螺钉固定连接在安装盘（1）的一端。
6.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述滑动柱（9）的侧壁固定连接有滑动盘（10），所述滑动盘（10）的两端均固定安装有第二支撑弹簧（11）。
7.根据权利要求1所述的一种工业生产污水过滤用复合高效滤芯，其特征在于：所述第一支撑件（12）和第二支撑件（13）均为弧形结构，所述第一支撑件（12）贴合在第一复合过滤层（2）的内壁，所述第二支撑件（13）贴合在第二复合过滤层（3）的外壁。
说明书
一种工业生产污水过滤用复合高效滤芯
技术领域
本实用新型涉及污水处理领域，特别涉及一种工业生产污水过滤用复合高效滤芯。
背景技术
滤芯是过滤净化功能的专业名词，为了净化原流体的资源和资源的分离简便装置，现在滤芯主要用在油过滤、空气过滤、水过滤等过滤行业。滤芯分离液体或者气体中固体颗粒，或者使不同的物质成分充分接触，加快反应时间，可保护设备的正常工作或者空气的洁净，当流体进入置有一定规格滤网的滤芯后，其杂质被阻挡，而清洁的流物通过滤芯流出。液体滤芯使液体（包括油、水等）使受到污染的液体被洁净到生产、生活所需要的状态，也就是使液体达到一定的洁净度。
现有的技术设备存在以下问题，
目前在处理污水所使用的滤芯都不能达到高效处理的程度，在提高污水的过滤速率会造成污水的冲击力较大，从而易对滤芯冲击损坏，使得现今的滤芯不能实现高效过滤污水的能力。
实用新型内容
本实用新型的主要目的在于提供一种工业生产污水过滤用复合高效滤芯，可以有效改善背景技术中阐述的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种工业生产污水过滤用复合高效滤芯，包括两个安装盘，两个所述安装盘之间固定安装有第一复合过滤层和第二复合过滤层，且第二复合过滤层位于第一复合过滤层的内侧，所述安装盘对应两侧均开设有安装槽，两个所述安装槽之间滑动连接有滑动杆，所述滑动杆的底端固定连接有若干个第一支撑板，且第一支撑板支撑在第一复合过滤层的外壁，所述安装盘的内侧固定连接有安装架，且安装架位于第一复合过滤层和第二复合过滤层之间，所述安装架中部滑动连接有滑动柱，所述滑动柱的一端固定连接有第一支撑件，且第一支撑件支撑在第一复合过滤层的内侧，所述滑动柱的另一端固定连接有第二支撑件，且第二支撑件支撑在第二复合过滤层的外壁。
优选的，所述第一复合过滤层和第二复合过滤层结构均由两层pp棉层、和活性炭层构成，且pp棉层位于活性炭层两侧。
优选的，所述第一支撑板设置有三个，且第一支撑板为曲面板。
优选的，所述安装槽中固定安装有第一支撑弹簧，且第一支撑弹簧支撑在滑动杆的一端。
优选的，所述安装架的两侧均固定连接有连接块，且连接块通过紧固螺钉固定连接在安装盘的一端。
优选的，所述滑动柱的侧壁固定连接有滑动盘，所述滑动盘的两端均固定安装有第二支撑弹簧。
优选的，所述第一支撑件和第二支撑件均为弧形结构，所述第一支撑件贴合在第一复合过滤层的内壁，所述第二支撑件贴合在第二复合过滤层的外壁。
与现有技术相比，本实用新型具有如下有益效果：该工业生产污水过滤用复合高效滤芯，通过滑动杆在安装槽中滑动利用第一支撑弹簧进行支撑作用，然后通过第一支撑板对第一复合过滤层外壁进行支撑作用，滑动柱通过滑动盘在安装架内壁进行滑动，且滑动盘的两端均受第二支撑弹簧的作用支撑，然后利用第一支撑件对第一复合过滤层内壁进行支撑作用，利用第二支撑件对第二复合过滤层的侧壁进行支撑作用，然后在对该滤芯进行高效过滤污水的的过程中，可以较好的保证滤芯的过滤网塑性，提高了该滤芯的使用性能，保证滤芯在处理污水可以达到高效处理的程度，在提高污水的过滤速率会造成污水的冲击力较大，不易对滤芯冲击损坏，从而可以使得滤芯实现高效过滤污水的能力。
（发明人：刘步明;刘政金;臧千秋）
