申请日2020.06.04
公开（公告）日2021.02.23
IPC分类号C02F9/10
摘要
本实用新型公开了一种医疗污水处理系统，包括机座，所述机座上端面右侧位置固定安装有灭菌箱，所述灭菌箱底部位置安装有若干个用于对灭菌箱内的水进行加热的加热器，所述灭菌箱中间位置固定连接有网孔板，所述灭菌箱右侧面位于网孔板上方的位置转动连接有用于清理网孔板上杂质物的箱门，所述灭菌箱上端面右侧开设有蒸汽孔；本新型通过筛分电机驱动转盘，使得转盘带动连杆，从而可驱动过滤板进行往复抖动，可将污水中的杂质物通过抖动使杂质物落入灭菌箱内部的网孔板上，通过灭菌箱底部的加热器对内部的水进行加热，通过高温蒸汽对网孔板上的杂质物进行高温消毒，使得无需将杂质物转移分开进行处理，使用更加方便。
权利要求书

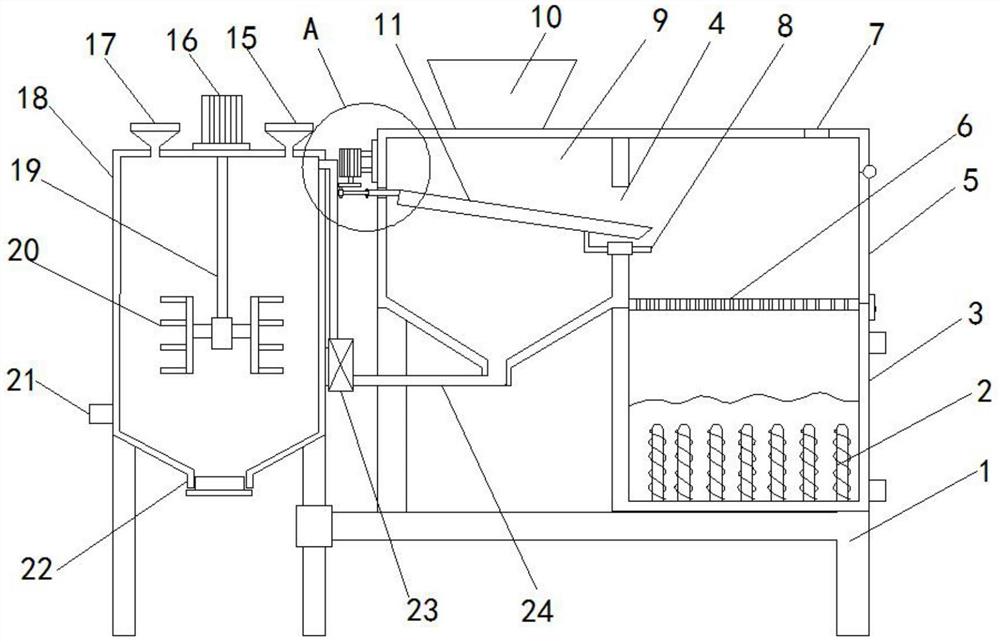

1.一种医疗污水处理系统，包括机座(1)，其特征在于：所述机座(1)上端面右侧位置固定安装有灭菌箱(3)，所述灭菌箱(3)底部位置安装有若干个用于对灭菌箱(3)内的水进行加热的加热器(2)，所述灭菌箱(3)中间位置固定连接有网孔板(6)，所述灭菌箱(3)右侧面位于网孔板(6)上方的位置转动连接有用于清理网孔板(6)上杂质物的箱门(5)，所述灭菌箱(3)上端面右侧开设有蒸汽孔(7)；
所述灭菌箱(3)右侧上端固定连接有过滤箱(9)，所述过滤箱(9)与灭菌箱(3)连接的位置开设有贯通灭菌箱(3)的通口(4)，所述过滤箱(9)上端面中间位置设有贯通过滤箱(9)的倒入口(10)，所述过滤箱(9)内还设有用于对倒入的污水进行过滤的筛分组件；
所述机座(1)上位于过滤箱(9)左方的位置设有反应箱(18)，所述反应箱(18)右侧还设有用于与过滤箱(9)连接进行污水传送的输送组件，所述反应箱(18)上端面中间位置固定安装有搅拌电机(16)，所述搅拌电机(16)输出端固定连接有转动轴(19)，所述转动轴(19)底端固定连接有用于对反应箱(18)内部进行搅拌的搅拌叉(20)，所述反应箱(18)上端面右侧设有用于投放消毒剂的第一投放口(15)，所述反应箱(18)上端面左侧还设有用于投放沉淀剂的第二投放口(17)，所述反应箱(18)底部开设有清理口(22)，所述反应箱(18)左侧面下端位置开设有排放口(21)。
2.根据权利要求1所述的一种医疗污水处理系统，其特征在于，所述筛分组件包括过滤板(11)和筛分电机(12)，所述过滤板(11)两端均设有限位杆(8)，所述过滤板(11)右侧的限位杆滑动连接在通口(4)下侧位置，所述过滤板(11)左侧的限位杆(8)滑动连接在过滤箱(9)左侧面高于通口(4)的位置，所述筛分电机(12)固定连接在过滤箱(9)左侧面上端，所述筛分电机(12)输出端固定连接有转盘(13)，所述转盘(13)下端面远离转盘(13)圆心的位置转动连接有连杆(14)，所述连杆(14)的另一端与限位杆(8)转动连接。
3.根据权利要求1所述的一种医疗污水处理系统，其特征在于，所述输送组件包括水泵(23)，所述水泵(23)固定连接在反应箱(18)右侧面，所述水泵(23)输入端与输出端均连接有管道(24)，所述水泵(23)输入端的管道(24)与过滤箱(9)的底部连通，所述水泵(23)输出端的管道(24)与反应箱(18)连通。
4.根据权利要求1所述的一种医疗污水处理系统，其特征在于，所述排放口(21)与清理口(22)上均设有封口塞。
5.根据权利要求1所述的一种医疗污水处理系统，其特征在于，所述灭菌箱(3)右侧面位于网孔板(6)下方的位置开设有用于为灭菌箱(3)加水的加水孔，所述灭菌箱(3)右侧面底部还开设有用于对灭菌箱(3)进行排水的排水孔，所述加水孔和排水孔上均设有封盖。
6.根据权利要求1所述的一种医疗污水处理系统，其特征在于，所述灭菌箱(3)右侧面设有用于固定箱门(5)的转扣。
说明书
一种医疗污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体是一种医疗污水处理系统。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征，因此在医疗污水排放前需要对医疗污水进行严格的消毒处理后方可进行排放。另外医疗污水水中除含有大量的细菌、病毒、虫卵等致病原体外，还含有化学药剂和放射性同位素，具有对空间污染、急性传染和潜伏性传染的几大特征。如果含有病原微生物的医疗污水，不经过消毒、灭活等无害化处理，而直接排入城市下水道，往往会造成水、土壤的污染，严重的会引发各种疾病，或导致介水传染病的暴发流行。
然而在医疗污水中往往存在许多杂质物，若不对杂质进行分离不但会对污水的消毒带来一定困难，还容易造成消毒不彻底造成病毒残留，因此需要对杂质物和污水分离进行单独的消毒，然而现有污水处理设备在处理杂质物时一般需要先对杂质物进行分离，然后使用单独的设备进行杂质物的处理，这种方式不但浪费时间，还容易在对杂质物进行转移时使工作人员感染病毒。
实用新型内容
本实用新型的目的在于提供一种医疗污水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种医疗污水处理系统，包括机座，所述机座上端面右侧位置固定安装有灭菌箱，所述灭菌箱底部位置安装有若干个用于对灭菌箱内的水进行加热的加热器，所述灭菌箱中间位置固定连接有网孔板，所述灭菌箱右侧面位于网孔板上方的位置转动连接有用于清理网孔板上杂质物的箱门，所述灭菌箱上端面右侧开设有蒸汽孔；
所述灭菌箱右侧上端固定连接有过滤箱，所述过滤箱与灭菌箱连接的位置开设有贯通灭菌箱的通口，所述过滤箱上端面中间位置设有贯通过滤箱的倒入口，所述过滤箱内还设有用于对倒入的污水进行过滤的筛分组件；
所述机座上位于过滤箱左方的位置设有反应箱，所述反应箱右侧还设有用于与过滤箱连接进行污水传送的输送组件，所述反应箱上端面中间位置固定安装有搅拌电机，所述搅拌电机输出端固定连接有转动轴，所述转动轴底端固定连接有用于对反应箱内部进行搅拌的搅拌叉，所述反应箱上端面右侧设有用于投放消毒剂的第一投放口，所述反应箱上端面左侧还设有用于投放沉淀剂的第二投放口，所述反应箱底部开设有清理口，所述反应箱左侧面下端位置开设有排放口。
优选的，所述筛分组件包括过滤板和筛分电机，所述过滤板两端均设有限位杆，所述过滤板右侧的限位杆滑动连接在通口下侧位置，所述过滤板左侧的限位杆滑动连接在过滤箱左侧面高于通口的位置，所述筛分电机固定连接在过滤箱左侧面上端，所述筛分电机输出端固定连接有转盘，所述转盘下端面远离转盘圆心的位置转动连接有连杆，所述连杆的另一端与限位杆转动连接。
优选的，所述输送组件包括水泵，所述水泵固定连接在反应箱右侧面，所述水泵输入端与输出端均连接有管道，所述水泵输入端的管道与过滤箱的底部连通，所述水泵输出端的管道与反应箱连通。
优选的，所述排放口与清理口上均设有封口塞。
优选的，所述灭菌箱右侧面位于网孔板下方的位置开设有用于为灭菌箱加水的加水孔，所述灭菌箱右侧面底部还开设有用于对灭菌箱进行排水的排水孔，所述加水孔和排水孔上均设有封盖。
优选的，所述灭菌箱右侧面设有用于固定箱门的转扣。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过筛分电机驱动转盘，使得转盘带动连杆，从而可驱动过滤板进行往复抖动，可将污水中的杂质物通过抖动使杂质物落入灭菌箱内部的网孔板上，通过灭菌箱底部的加热器对内部的水进行加热，通过高温蒸汽对网孔板上的杂质物进行高温消毒，使得无需将杂质物转移分开进行处理，使用更加方便。
2、本实用新型通过水泵将过滤后的污水抽送到反应箱内，然后通过第一投放口向反应箱内投放消毒剂，然后通过搅拌电机带动搅拌叉对污水进行搅拌使得消毒剂与污水快速混合加快反应速度，当消毒剂反应完成，通过第二投放口向反应箱内投放沉淀剂，同时通过搅拌叉对沉淀剂与污水进行均匀混合；本实用新型通过对污水消毒后，再将污中细小杂质进行沉淀，使得污水处理效果更好。
3、本实用新型一体化程度高，能够将杂质物与污水进行快速分离，然后在设备内进行单独的处理，实用性较强。
（发明人：魏雷;刘昌盛）
