申请日2020.11.19
公开（公告）日2021.03.19
IPC分类号C02F9/14
摘要
本发明公开了一种光催化生物反应系统，包括光催化装置本体和调节池，所述光催化装置本体内部还包括光催化池、反硝化生物滤池、收集池、反洗水箱，所述光催化池左右两侧内壁固定连接固定光源，所述光催化池内底部固定连接搅拌电机，所述调节池左侧顶部固定安装有进水口和格栅、右侧底部安装水泵，所述水泵顶部固定连接连接软管，所述连接软管远离抽水泵一端设于光催化池内部，所述收集池顶部安装反洗水箱，所述反洗水箱连接水管至反硝化生物滤池底部。本发明中，在使用光催化池时需要将光触媒添加至光催化池中，在光触媒以及固定光源照射下进行降解污水有机物，经光催化池处理之后污水进入反硝化生物滤池，利用双层滤料以及微生物协同处理污水。
权利要求书

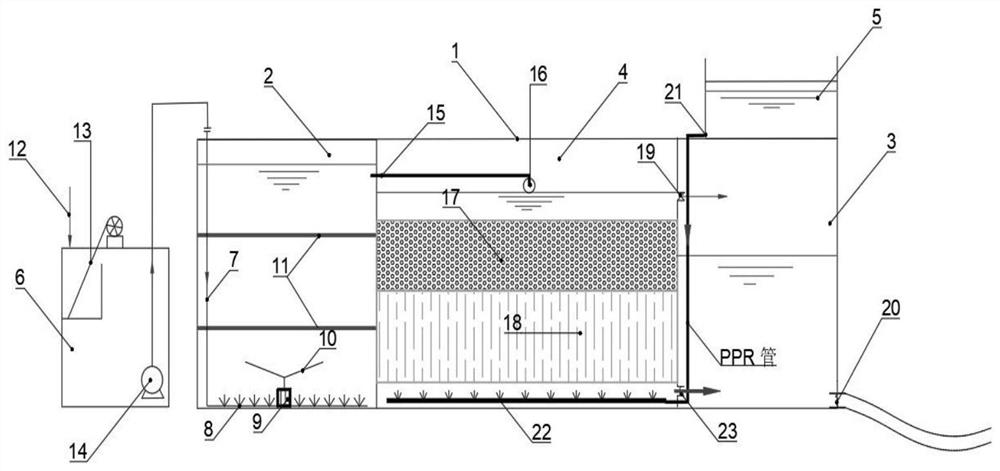

1.一种光催化生物反应系统，包括光催化网装置本体(1)和调节池(6)，其特征在于：所述光催化装置本体(1)内部还包括光催化池(2)、收集池(3)、反硝化生物滤池(4)以及收集池(3)上部的反洗水水箱(5)。所述光催化池(2)内部安装有第一进水管(7)，所述第一进水管(7)位于光催化池(2)内底部固定安装有第一布水孔(8)，所述光催化池(2)内底部固定安装有搅拌电机(9)，所述搅拌电机上安装有搅拌叶片(10)，所述光催化池(2)内部安装固定有固定光源(11)，所述调节池(6)左侧上部安装有进水口(12)以及格栅(13)，所述调节池(6)内右底部安装有水泵(14)，所述水泵(14)通过软管与第一进水管(7)相连。所述第二进水口(15)位于反硝化生物滤池(4)左上侧，所述第二进水口(15)通过PPR管固定安装有喷头(16)，所述反硝化生物滤池(4)内部设置有第一过滤层(17)和第二过滤层(18)，所述反硝化生物滤池右侧顶部固定安装有反洗水出水管口(19)，所述反硝化生物滤池(4)底部固定安装有反洗水布水盘(22)，所述反硝化生物滤池(4)右侧底部固定安装有过滤出水口(23)，所述出水口(20)连接有软管排水，所述收集池(3)顶部固定安装有反洗水水箱(5)，所述反洗水水箱(5)左侧底部固定安装有出水口(21)，所述出水口(21)通过PPR管连接反洗水布水盘(22)。
2.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述第一过滤层(17)为毫米级石英砂、火山岩混合滤料。
3.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述第二过滤层(18)为微米级柔性纤维滤料。
4.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述光催化池(2)中需要撒入复合体光触媒。
5.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述光催化池(2)中的固定光源(11)按照光触媒的性能进行调节。
6.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述出水口(21)与反洗水布水盘(22)通过PPR管连接。
7.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述固定光源(11)具有耐腐、耐温、耐老化、高强度等特性。
8.如权利要求1所述的一种光催化生物反应系统，其特征在于：所述喷头(16)在布水过程中能够稳定均匀布水。
说明书
一种光催化生物反应系统
技术领域
本发明属于污水处理技术领域，具体为一种光催化生物反应系统。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，由于民 众环保意识的觉醒，对水污染的关切程度达到了空前，污水处理：为 使污水达到排入某一水体或再次使用的水质要求对其进行净化的过 程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、 城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日 常生活，当今社会对于污水处理的方法一般为生物膜法、光催化网及 化学反应等方式；
现有技术中的光催化网，只是通过简单的光催化网对污水进行催化反应， 处理效率较低，而且处理之后的污水仍存在达不到排放标准的问题。
发明内容
本发明的目的在于：为了解决现有技术中的光催化网，只是通过简单的光催 化网对污水进行催化反应，处理效率较低，而且处理之后的污水仍存在达不到 排放标准的问题的问题，提供一种光催化生物反应系统。
本发明采用的技术方案如下：一种光催化生物反应系统，包括光催化网装置 本体和调节池，所述光催化装置本体内部还包括光催化池、收集池、反硝化生 物滤池以及收集池上部的反洗水水箱。所述光催化池内部安装有第一进水管， 所述第一进水管位于光催化池内底部固定安装有第一布水孔，所述光催化池内 底部固定安装有搅拌电机，所述搅拌电机上安装有搅拌叶片，所述光催化池内 部安装固定有固定光源，所述调节池左侧上部安装有进水口以及格栅，所述调 节池内右底部安装有水泵，所述水泵通过软管与第一进水管相连。所述第二进 水口位于反硝化生物滤池左上侧，所述第二进水口通过PPR管固定安装有喷头， 所述反硝化生物滤池内部设置有第一过滤层和第二过滤层，所述反硝化生物滤 池右侧顶部固定安装有反洗水出水管口，所述反硝化生物滤池底部固定安装有 反洗水布水盘，所述反硝化生物滤池右侧底部固定安装有过滤出水口，所述出 水口连接有软管排水，所述收集池顶部固定安装有反洗水水箱，所述反洗水水 箱左侧底部固定安装有出水口，所述出水口通过PPR管连接反洗水布水盘。
在一优选的实施方式中，所述第一过滤层为毫米级石英砂、火山岩混合滤料。
在一优选的实施方式中，所述第二过滤层为微米级柔性纤维滤料。
在一优选的实施方式中，所述光催化池中需要撒入复合体光触媒。
在一优选的实施方式中，所述光催化池中的固定光源按照光触媒的性能进行 调节。
在一优选的实施方式中，所述出水口与反洗水布水盘通过PPR管连接。
在一优选的实施方式中，所述固定光源具有耐腐、耐温、耐老化、高强度等 特性。
在一优选的实施方式中，所述喷头在布水过程中能够稳定均匀布水。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
本发明中，在使用光催化池时需要将光触媒添加至光催化池中，在光触媒 以及固定光源照射下进行降解污水有机物，经光催化池处理之后污水进入反硝 化生物滤池，利用双层滤料以及微生物协同处理污水。
（发明人：陈志海;赵高纯;时勇;牛学文）
