申请日2020.07.20
公开（公告）日2021.03.23
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理设备除臭装置，包括壳体、手动阀和内腔，所述壳体的表面固定安装有内视窗，所述壳体的顶部固定安装有把手，所述壳体的一侧固定安装有水泵，所述壳体的内部设置有内腔，所述水泵另一侧内腔内部固定安装有导管，所述导管的另一侧固定安装有过滤器，所述水泵的一侧通过固定管固定安装有手柄，所述手柄的底部固定安装有手动阀，且手动阀的表面活动安装有阀门，所述手动阀的底部固定安装有喷头。本实用新型通过设置有一系列的结构使本装置在使用的过程中具有结构简单，成本低，方便使用人员对装置进行携带使用等优点，优化使用过程。
权利要求书

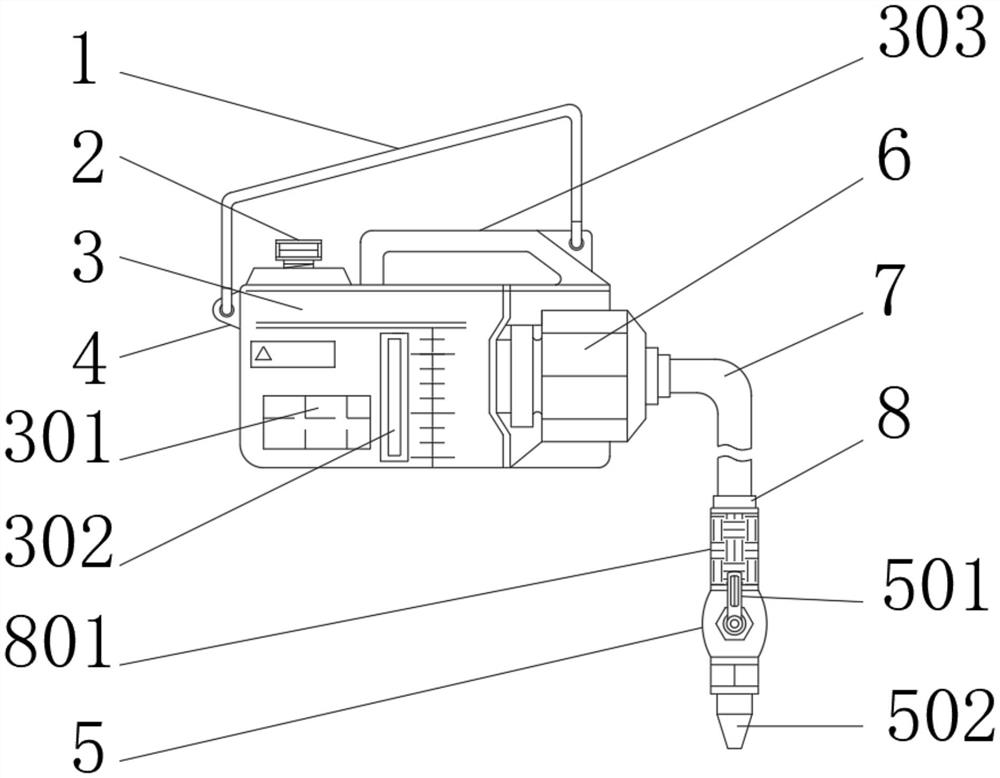

1.一种污水处理设备除臭装置，包括壳体(3)、手动阀(5)和内腔(11)，其特征在于：所述壳体(3)的表面固定安装有内视窗(302)，所述壳体(3)的顶部固定安装有把手(303)，所述壳体(3)的一侧固定安装有水泵(6)，所述壳体(3)的内部设置有内腔(11)，所述水泵(6)另一侧内腔(11)内部固定安装有导管(601)，所述导管(601)的另一侧固定安装有过滤器(9)，所述水泵(6)的一侧通过固定管(7)固定安装有手柄(8)，所述手柄(8)的底部固定安装有手动阀(5)，且手动阀(5)的表面活动安装有阀门(501)，所述手动阀(5)的底部固定安装有喷头(502)。
2.根据权利要求1所述的一种污水处理设备除臭装置，其特征在于：所述把手(303)的一侧与壳体(3)另一侧固定安装有固定环(4)，且固定环(4)之间设置有固定带(1)。
3.根据权利要求1所述的一种污水处理设备除臭装置，其特征在于：所述过滤器(9)一侧的导管(601)外围设置有密封圈(10)，且密封圈(10)采用橡胶制成。
4.根据权利要求1所述的一种污水处理设备除臭装置，其特征在于：所述手柄(8)的外围设置有防滑套(801)，且防滑套(801)的表面设置有防滑纹。
5.根据权利要求1所述的一种污水处理设备除臭装置，其特征在于：所述内视窗(302)另一侧的壳体(3)表面设置有标识(301)，且标识(301)的表面贴附有防水薄膜。
6.根据权利要求1所述的一种污水处理设备除臭装置，其特征在于：所述把手(303)另一侧的壳体(3)顶部固定安装有端盖(2)，且端盖(2)的表面设置有网纹。
说明书
一种污水处理设备除臭装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理设备除臭装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，进行过污水处理后的设备在使用后会存有异味与臭气，因此需要进行除臭，现有的污水处理设备除臭装置存在的缺陷是：结构复杂，体积较大，在使用时不便于使用人员携带进行使用，为此我们提出一种污水处理设备除臭装置来解决现有的问题。
实用新型内容
本实用新型的目的在于提供一种污水处理设备除臭装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理设备除臭装置，包括壳体、手动阀和内腔，所述壳体的表面固定安装有内视窗，所述壳体的顶部固定安装有把手，所述壳体的一侧固定安装有水泵，所述壳体的内部设置有内腔，所述水泵另一侧内腔内部固定安装有导管，所述导管的另一侧固定安装有过滤器，所述水泵的一侧通过固定管固定安装有手柄，所述手柄的底部固定安装有手动阀，且手动阀的表面活动安装有阀门，所述手动阀的底部固定安装有喷头。
优选的，所述把手的一侧与壳体另一侧固定安装有固定环，且固定环之间设置有固定带。
优选的，所述过滤器一侧的导管外围设置有密封圈，且密封圈采用橡胶制成。
优选的，所述手柄的外围设置有防滑套，且防滑套的表面设置有防滑纹。
优选的，所述内视窗另一侧的壳体表面设置有标识，且标识的表面贴附有防水薄膜。
优选的，所述把手另一侧的壳体顶部固定安装有端盖，且端盖的表面设置有网纹。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过在手动阀的表面活动安装有阀门，手动阀的底部固定安装有喷头，利用手掌握住手柄，将喷头对准需要进行除臭的污水处理设备后打开手动阀表面的阀门，喷头将经过水泵加压的液体喷出，从而起到除臭的作用，把手的一侧与壳体另一侧固定安装有固定环，且固定环之间设置有固定带，利用固定环与固定带可以在使用时更方便使用人员对装置进行携带使用，过滤器一侧的导管外围设置有密封圈，且密封圈采用橡胶制成，利用密封圈可以在使用时增加导管与壳体之间的密封性，避免导管与壳体的连接处出现泄漏的现象。
2、本实用新型通过在壳体的表面固定安装有内视窗，利用内视窗可以在使用时更方便使用人员对内腔的内部进行观察，从而更方便使用人员对内腔内部液体的液位进行控制，导管的另一侧固定安装有过滤器，利用过滤器可以在使用时对进入导管内部液体中所包含的杂质进行过滤，避免杂质进入水泵中对水泵造成伤害，内视窗另一侧的壳体表面设置有标识，且标识的表面贴附有防水薄膜，可以对装置的型号、性能与原理以文字的形式对工作人员进行显示，从而更方便使用人员对装置进行使用。
（发明人：靳启法;安静;安然;殷连东）
