申请日2020.12.23
公开（公告）日2021.03.26
IPC分类号C02F1/52; B01F13/10
摘要
本申请涉及一种循环式环保型污水处理设备，其包括呈中空设置的搅拌桶、驱动污水向上移动的混合机构及设置于搅拌桶上方的加药桶，所述混合机构包括同轴转动于搅拌桶内的转轴、同轴固定于转轴外壁的螺旋叶片及驱动转轴转动的第一驱动件，所述搅拌桶内腔同轴设置有上下开口设置的套筒，所述螺旋叶片设置于套筒内转动，所述搅拌桶侧壁上端设置有进水口，所述搅拌桶侧壁下端设置有出水口。本申请利用螺旋叶片和套筒的配合使污水向上移动，使更大范围的污水产生流动，从而加速絮凝剂与污水的混合，增加污水的效率。
权利要求书

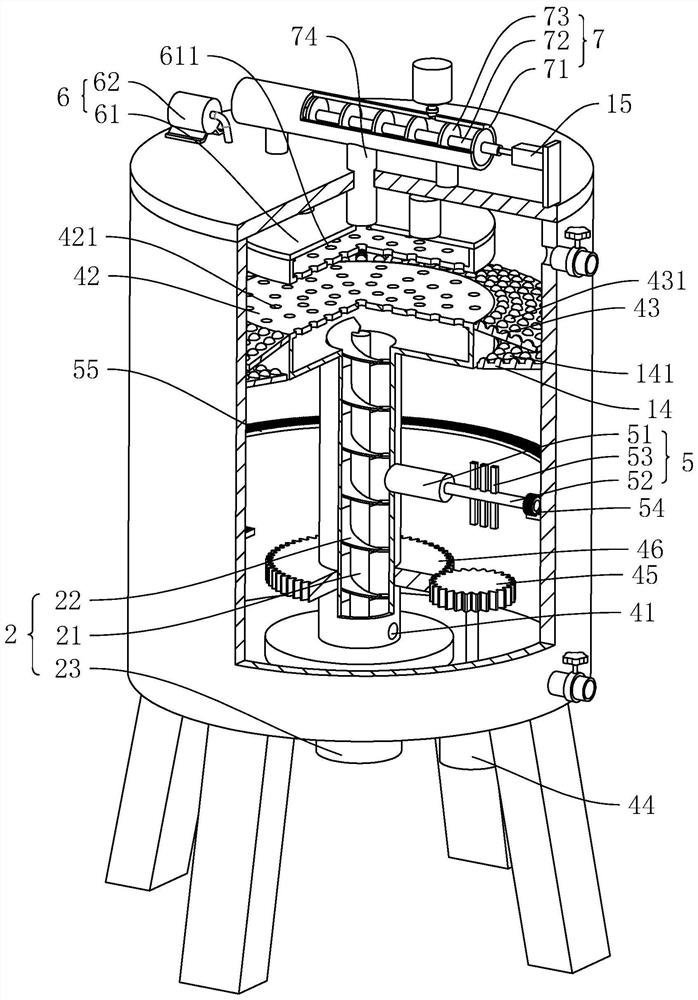

1.一种循环式环保型污水处理设备，其特征在于：包括呈中空设置的搅拌桶(1)、驱动污水向上移动的混合机构(2)及设置于搅拌桶(1)上方的加药桶(3)，所述混合机构(2)包括同轴转动于搅拌桶(1)内的转轴(21)、同轴固定于转轴(21)外壁的螺旋叶片(22)及驱动转轴(21)转动的第一驱动件，所述搅拌桶(1)内腔同轴设置有上下开口设置的套筒(4)，所述螺旋叶片(22)设置于套筒(4)内转动，所述搅拌桶(1)侧壁上端设置有进水口(12)，所述搅拌桶(1)侧壁下端设置有出水口(13)。
2.根据权利要求1所述的一种循环式环保型污水处理设备，其特征在于：所述套筒(4)上端固定有呈中空设置的扩散板(42)，所述扩散板(42)与套筒(4)内腔连通，所述扩散板(42)上端贯穿有若干与其内腔连通的排出孔(421)。
3.根据权利要求2所述的一种循环式环保型污水处理设备，其特征在于：所述扩散板(42)外壁同轴设置有第一导流环(43)，所述第一导流环(43)远离扩散板(42)轴线的侧壁与搅拌桶(1)内壁留有间隙，所述搅拌桶(1)内壁搅拌桶(1)内壁同轴设置有第二导流环(14)，所述第二导流环( 14)靠近扩散板(42)轴线的侧壁与扩散板(42)侧壁留有间隙，所述第一导流环(43)上端固定有若干第一扰流凸起(431)，所述第二导流环( 14)上端固定有若干第二导流凸起。
4.根据权利要求3所述的一种循环式环保型污水处理设备，其特征在于：所述第一导流环(43)远离其轴线的一端向下倾斜，所述第二导流环( 14)靠近其轴线的一端向下倾斜。
5.根据权利要求1所述的一种循环式环保型污水处理设备，其特征在于：所述套筒(4)与搅拌桶(1)转动连接，所述套筒(4)外周向固定有若干搅拌机构(5)，所述搅拌桶(1)下端连接有驱动套筒(4)转动的第二驱动件。
6.根据权利要求5所述的一种循环式环保型污水处理设备，其特征在于：所述搅拌机构(5)包括周向连接于套筒(4)的导向套(51)、转动连接于导向套(51)的搅拌杆(52)及周向固定于搅拌杆(52)的搅拌桨(53)，所述搅拌杆(52)远离套筒(4)的一端均同轴固定有驱动齿轮(54)，所述搅拌桶(1)内壁同轴固定有齿朝上的齿圈(55)，所述驱动齿轮(54)均与齿圈(55)啮合。
7.根据权利要求1所述的一种循环式环保型污水处理设备，其特征在于：所述搅拌桶(1)内壁上端连接有喷药机构(6)，所述喷药机构(6)包括固定于搅拌桶(1)内壁的加压管(61)及为加压管(61)加压的空压机(62)，所述加压管(61)下端开设有若干与其内腔连通的喷药口(611)，所述加压管(61)与加药桶(3)连接。
8.根据权利要求7所述的一种循环式环保型污水处理设备，其特征在于：所述加药桶(3)连接有测定加药数量的定量机构(7)，所述定量机构(7)包括呈水平设置的测量筒(71)、同轴滑移于测量筒(71)内的测量轴(72)及同轴固定于测量轴(72)的若干测量片(73)，相邻所述测量片(73)之间留有间隙，所述测量片(73)远离测量轴(72)的侧壁与测量筒(71)内壁贴合，所述测量筒(71)下端固定有与其内腔连通的加药管(74)，所述加药管(74)远离测量筒(71)的一端与加压管(61)连通。
说明书
一种循环式环保型污水处理设备
技术领域
本申请涉及污水处理设备的技术领域，尤其是涉及一种循环式环保型污水处理设备。
背景技术
目前污水在处理过程中，絮凝是必不可少的步骤，在处理过程中使污水中的悬浮微粒聚集变大或形成絮团，达到固液分离的目的。在絮凝过程中通常是依靠添加絮凝剂而实现絮凝的，通过絮凝剂产生的吸附作用将污水中的微粒进行吸附，从而达到分离的目的。
针对上述中的相关技术，发明人认为在添加絮凝剂之后一般是直接利用电机带动搅拌杆进行搅拌，但是搅拌过程中通常仅是搅拌杆周围的污水与絮凝剂的混合较好，而其余的地方的混合效果较差，此时需要更多的时间才可使污水处理完成，从而影响污水的处理效率。
因此需要提出一种新的技术方案来解决上述问题。
发明内容
为了提升絮凝剂与污水的混合效率，减少污水处理所需要的时间，本申请提供一种循环式环保型污水处理设备。
本申请提供的一种循环式环保型污水处理设备，采用如下技术方案：
一种循环式环保型污水处理设备，包括呈中空设置的搅拌桶、驱动污水向上移动的混合机构及设置于搅拌桶上方的加药桶，所述混合机构包括同轴转动于搅拌桶内的转轴、同轴固定于转轴外壁的螺旋叶片及驱动转轴转动的第一驱动件，所述搅拌桶内腔同轴设置有上下开口设置的套筒，所述螺旋叶片设置于套筒内转动，所述搅拌桶侧壁上端设置有进水口，所述搅拌桶侧壁下端设置有出水口。
通过采用上述技术方案，利用螺旋叶片和套筒的配合使污水向上移动，使更大范围的污水产生流动，从而加速絮凝剂与污水的混合，增加污水的效率。
可选的：所述套筒上端固定有呈中空设置的扩散板，所述扩散板与套筒内腔连通，所述扩散板上端贯穿有若干与其内腔连通的排出孔。
通过采用上述技术方案，利用扩散板进一步增加污水移动的范围，增加污水处理的效率。
可选的：所述扩散板外壁同轴设置有第一导流环，所述第一导流环远离扩散板轴线的侧壁与搅拌桶内壁留有间隙，所述搅拌桶内壁搅拌桶内壁同轴设置有第二导流环，所述第二导流环靠近扩散板轴线的侧壁与扩散板侧壁留有间隙，所述第一导流环上端固定有若干第一扰流凸起，所述第二导流环上端固定有若干第二导流凸起。
通过采用上述技术方案，利用第一导流环及第二导流环在污水从两者之间通过时对污水进行搅动，进一步对污水与絮凝剂进行混合，提升污水的处理效率。
可选的：所述第一导流环远离其轴线的一端向下倾斜，所述第二导流环靠近其轴线的一端向下倾斜。
通过采用上述技术方案，利用倾斜设置的第一导流环和第二导流环对污水进行引导，使污水更易向下流动而不易产生堆积，使污水处理的效果不易受到影响。
可选的：所述套筒与搅拌桶转动连接，所述套筒外周向固定有若干搅拌机构，所述搅拌桶下端连接有驱动套筒转动的第二驱动件。
通过采用上述技术方案，使套筒转动从而使第一扰流凸块及第二扰流凸块进一步对污水进行搅动，提升污水的处理效率。
可选的：所述搅拌机构包括周向连接于套筒的导向套、转动连接于导向套的搅拌杆及周向固定于搅拌杆的搅拌桨，所述搅拌杆远离套筒的一端均同轴固定有驱动齿轮，所述搅拌桶内壁同轴固定有齿朝上的齿圈，所述驱动齿轮均与齿圈啮合。
通过采用上述技术方案，利用搅拌桨进一步对污水进行搅拌，从而提升污水的搅拌效率。
可选的：所述搅拌桶内壁上端连接有喷药机构，所述喷药机构包括固定于搅拌桶内壁的加压管及为加压管加压的空压机，所述加压管下端开设有若干与其内腔连通的喷药口，所述加压管与加药桶连接。
通过采用上述技术方案，通过空压机对絮凝剂进行加压，使絮凝剂从喷药口内喷出，此时絮凝剂受到压力而更易产生分散，使污水和絮凝剂更易混合。
可选的：所述加药桶连接有测定加药数量的定量机构，所述定量机构包括呈水平设置的测量筒、同轴滑移于测量筒内的测量轴及同轴固定于测量轴的若干测量片，相邻所述测量片之间留有间隙，所述测量片远离测量轴的侧壁与测量筒内壁贴合，所述测量筒下端固定有与其内腔连通的加药管，所述加药管远离测量筒的一端与加压管连通。
通过采用上述技术方案，利用定量机构限定每次加入搅拌桶内的絮凝剂的数量，此时不再需要人工对加入的絮凝剂的数量进行测量，使絮凝剂的加入过程更加方便。
（发明人：黄棣巍;冯显桓;谢双林;黄鸿杰）
