申请日2020.07.30
公开（公告）日2021.03.19
IPC分类号B01D21/24
摘要
本实用新型涉及污水处理技术领域，且公开了一种污水处理用排泥装置，包括排泥盒，所述排泥盒左侧内部固定连接有往复电机，所述往复电机右侧固定连接有一号螺纹杆，所述一号螺纹杆左端侧面固定连接有一号齿轮，所述一号螺纹杆侧表面螺纹连接有挡泥板，所述排泥盒内部设置有二号螺纹杆，所述二号螺纹杆左端侧面固定连接有二号齿轮，所述二号螺纹杆侧表面螺纹连接有喷水头。该污水处理用排泥装置，在排泥盒的左侧内壁设置了往复电机，在往复电机的右侧设置了一号螺纹杆，在一号螺纹杆的侧表面设置了挡泥板，在挡泥板的底部设置了斜板，挡泥板在运动的时候，可以很好的对储泥槽内底壁进行清理，可以很好的对装置底部进行清理，方便快捷。
权利要求书

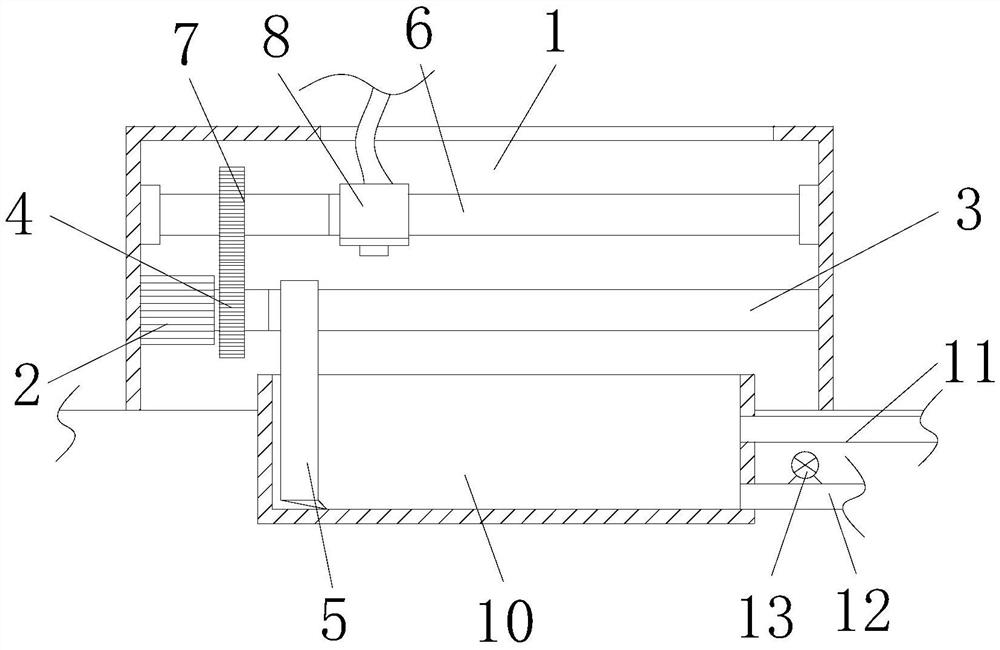

1.一种污水处理用排泥装置，包括排泥盒(1)，其特征在于：所述排泥盒(1)左侧内部固定连接有往复电机(2)，所述往复电机(2)右侧固定连接有一号螺纹杆(3)，所述一号螺纹杆(3)左端侧面固定连接有一号齿轮(4)，所述一号螺纹杆(3)侧表面螺纹连接有挡泥板(5)，所述排泥盒(1)内部设置有二号螺纹杆(6)，所述二号螺纹杆(6)左端侧面固定连接有二号齿轮(7)，所述二号螺纹杆(6)侧表面螺纹连接有喷水头(8)。
2.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述喷水头(8)顶部固定连通有软性水管(9)，所述软性水管(9)顶端贯穿排泥盒(1)并延伸至排泥盒(1)顶部，所述软性水管(9)侧表面与排泥盒(1)顶部活动连接。
3.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述排泥盒(1)底部搭接有储泥槽(10)，所述储泥槽(10)右侧固定连通有进泥管(11)。
4.根据权利要求3所述的一种污水处理用排泥装置，其特征在于：所述储泥槽(10)右侧固定连通有出泥管(12)，所述出泥管(12)顶部设置有抽泥机(13)。
5.根据权利要求1所述的一种污水处理用排泥装置，其特征在于：所述一号齿轮(4)与二号齿轮(7)相互啮合，所述一号齿轮(4)与二号齿轮(7)相同规格。
6.根据权利要求3所述的一种污水处理用排泥装置，其特征在于：所述挡泥板(5)底部设置有斜板，所述储泥槽(10)内底壁与斜板搭接。
说明书
一种污水处理用排泥装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用排泥装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在将污泥槽内污泥抽排完后其内壁上会或多或少粘附有污泥，污泥槽内壁上的污泥凝结后会阻碍推送板在污泥槽内的运动过程，中国专利CN 210543538 U公开了一种污水处理用排泥装置，包括污泥槽和关于污泥槽对称设置的两个竖板，两个所述竖板之间设置有与污泥槽相匹配的推泥机构，所述推泥机构上方设置有喷洒机构，通过推送板将污泥逐渐往排料管处推移，能在一定程度上加速污泥泵抽排污泥的效率，但是由于污泥长时间的堆积，可能很难对储泥槽底部的污泥进行很好的清理，为此我们提出了一种污水处理用排泥装置。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用排泥装置，具备可以很好的对储泥槽底部的污泥进行清理等优点，解决了由于污泥长时间的堆积，可能很难对储泥槽底部的污泥进行很好的清理的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用排泥装置，包括排泥盒，所述排泥盒左侧内部固定连接有往复电机，所述往复电机右侧固定连接有一号螺纹杆，所述一号螺纹杆左端侧面固定连接有一号齿轮，所述一号螺纹杆侧表面螺纹连接有挡泥板，所述排泥盒内部设置有二号螺纹杆，所述二号螺纹杆左端侧面固定连接有二号齿轮，所述二号螺纹杆侧表面螺纹连接有喷水头。
一号齿轮与二号齿轮是相同的齿轮，一号螺纹杆和二号螺纹杆是相同的螺纹杆，往复电机带动一号螺纹杆和二号螺纹杆以相同的速度转动，往复电机根据储泥槽的要求进行调试，往复电机为现有装置。
优选的，所述喷水头顶部固定连通有软性水管，所述软性水管顶端贯穿排泥盒并延伸至排泥盒顶部，所述软性水管侧表面与排泥盒顶部活动连接。
优选的，所述排泥盒底部搭接有储泥槽，所述储泥槽右侧固定连通有进泥管。
优选的，所述储泥槽右侧固定连通有出泥管，所述出泥管顶部设置有抽泥机。
优选的，所述一号齿轮与二号齿轮相互啮合，所述一号齿轮与二号齿轮相同规格。
优选的，所述挡泥板底部设置有斜板，所述储泥槽内底壁与斜板搭接。
与现有技术相比，本实用新型提供了一种污水处理用排泥装置，具备以下有益效果：
1、该污水处理用排泥装置，通过在排泥盒的左侧内壁设置了往复电机，在往复电机的右侧设置了一号螺纹杆，在一号螺纹杆的侧表面设置了挡泥板，在挡泥板的底部设置了斜板，挡泥板在运动的时候，可以很好的对储泥槽内底壁进行清理，可以很好的对装置底部进行清理，方便快捷，达到了提高工作人员的工作效率的效果。
2、该污水处理用排泥装置，通过在排泥盒的内部设置了一号螺纹杆和二号螺纹杆，在一号螺纹杆和二号螺纹杆的侧表面分别设置了一号齿轮和二号齿轮，一号齿轮和二号齿轮是相同的齿轮，在二号螺纹杆的侧表面设置了喷水头，喷水头位于挡泥板的右上方，在往复电机启动的时候，喷水头可以先将储泥槽内部的污泥进行加湿，方便挡泥板进行清理，节约了清理时间达到了方便处理的效果。
（发明人：陈婉;舒磊;舒小朵;孔花情;舒开合）
