申请日2020.12.28
公开（公告）日2021.04.09
IPC分类号C02F3/12; C02F3/32; C02F9/14
摘要
本发明公开了一种微曝气填料生物膜污水处理一体化设备，涉及污水处理技术领域。本发明包括预处理池、微生物处理池和二次净化池；预处理池包括泥沙沉淀层、第一过滤层、第二过滤层和第三过滤层；微生物处理池包括第一生物层、第二生物层和曝气层；二次净化池包括泥水分离层、除色除味层和植物净化层。本发明通过设置预处理池，将污水中的泥沙除去；设置第一填料、第二填料和多孔悬浮球，增大了污水与生物膜的接触面积，穿孔曝气盘对污水进行扰动，使得污水处理更加均匀，同时避免生物膜的堵塞；设置二次净化池，利用水雾喷头增大污水与空气的接触面积，从而增大水中的含氧量；利用净水植物除去水中的残留毒素。
权利要求书

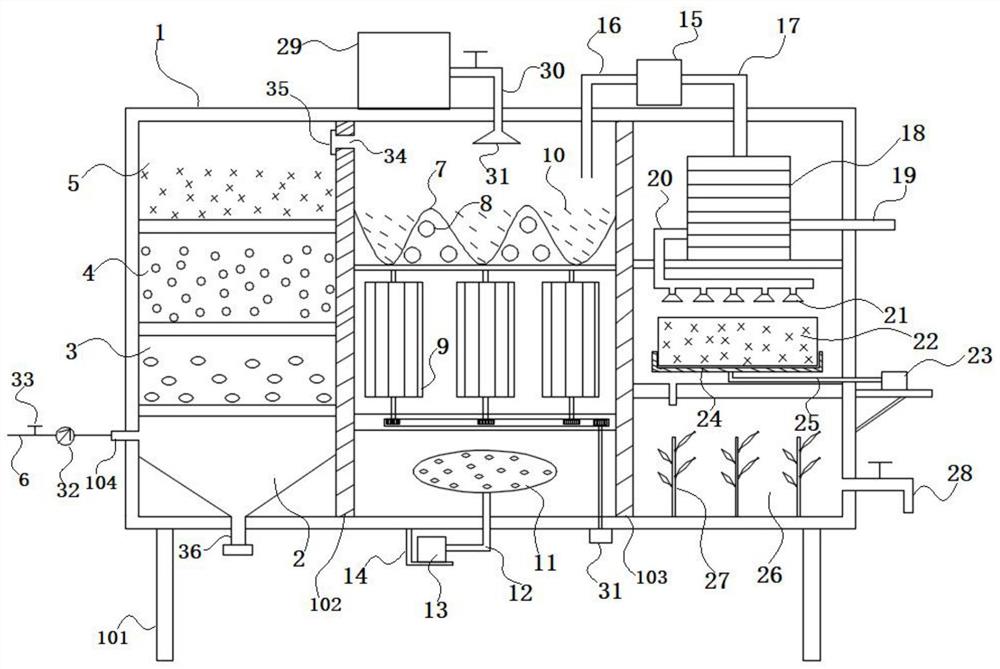

1.一种微曝气填料生物膜污水处理一体化设备，包括设备本体(1)；所述设备本体(1)的截面为矩形；
其特征在于：
所述设备本体(1)的内部从左到右依次设置有预处理池、微生物处理池和二次净化池；所述预处理池与微生物处理池之间通过第一隔板(102)分隔开；所述微生物处理池与二次净化池之间通过第二隔板(103)分隔开；所述设备本体(1)的底部设置有支撑腿(101)；
所述预处理池自下而上依次设置有泥沙沉淀层(2)、第一过滤层(3)、第二过滤层(4)和第三过滤层(5)；所述泥沙沉淀层(2)与第一过滤层(3)之间通过第一过滤板相隔开；所述第一过滤层(3)与第二过滤层(4)之间通过第二过滤板相隔开；所述第二过滤层(4)与第三过滤层(5)之间通过第三过滤板相隔开；
所述泥沙沉淀层(2)为漏斗状；所述泥沙沉淀层(2)的底部设置有第一排泥管(36)；所述泥沙沉淀层(2)的外侧壁设置有污水进口(104)；所述第一隔板(102)的上部开设有第一流入口(34)；所述第一流入口(34)上还安装有过滤网(35)；
所述微生物处理池自上而下依次设置有第一生物层、第二生物层(42)和曝气层；所述第一生物层与第二生物层(42)之间通过第一水平板相隔开；所述第二生物层(42)与曝气层通过第二水平板相隔开；所述第一生物层设置有波浪形板(7)；
所述波浪形板(7)的凹面设置有第一填料(10)；所述波浪形板(7)的凸面设置有多孔悬浮球(8)；所述第一生物层的顶部外侧面设置有菌液罐(29)；所述菌液罐(29)上设置有输液管(30)；所述输液管(30)延伸至第一生物层内；所述输液管(30)上还设置有淋液喷头(31)；所述第二生物层(42)设置有多个转轮(9)；所述转轮(9)内填充有第二填料；
所述转轮(9)的中间位置设置有第一转轴(37)；所述第一转轴(37)的上端与第一水平板活动连接；所述第一转轴(37)的下端与第二水平板活动连接；所述第一转轴(37)的下端设置有从动齿轮(38)；所述第二水平板上还设置有主动齿轮(40)；所述从动齿轮(38)与主动齿轮(40)之间通过传送带(39)相连接；所述主动齿轮(40)与第二转轴(41)相连接；所述第二转轴(41)与第一电机固定连接；所述曝气层内设置有穿孔曝气盘(11)；所述曝气层的底部外侧面设置有第一固定板(14)；所述第一固定板(14)上设置有曝气机(13)；所述穿孔曝气盘(11)与曝气机(13)之间通过输气管(12)相连接；
所述二次净化池自上而下一侧设置有泥水分离层、除色除味层和植物净化层(26)；所述泥水分离层与除色除味层通过第三水平板相隔开；所述除色除味层与植物净化层(26)通过第四水平板相隔开；所述泥水分离层的顶部外侧面设置有抽液泵(15)；所述抽液泵(15)上设置有第一抽液管(16)和第一出液管(17)；所述第一抽液管(16)延伸至第一生物层内部；所述第一出液管(17)延伸至泥水分离层内部；
所述泥水分离层内设置有压滤装置(18)；所述压滤装置(18)与第一出液管(17)相连接；所述压滤装置(18)上还设置有第二出泥管(19)和第二出液管(20)；所述第二出液管(20)穿过第三水平板延伸至除色除味层内部；所述第二出液管(20)上还设置有多个水雾喷头(21)；所述除色除味层内设置有过滤箱(22)；所述过滤箱(22)活动设置在支撑架(24)内；所述支撑架(24)的底部与第一伸缩杆(25)固定连接；所述第一伸缩杆(25)与第二电机(23)固定连接；所述除色除味层的外侧壁设置有第二固定板；所述第二电机(23)设置在第二固定板上；所述植物净化层(26)内设置有净水植物(27)；所述植物净化层(26)的外侧壁上设置有第一排水管(28)；所述第一过滤板、第二过滤板、第三过滤板、第一水平板、第二水平板上均开设有细小贯穿孔。
2.根据权利要求1所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述污水进口(104)与第一污水管(6)相连接；所述第一污水管(6)上还设置有流量计(32)和第一控制阀(33)。
3.根据权利要求1或2所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述第一过滤层(3)、第二过滤层(4)、第三过滤层(5)内分别填充有鹅卵石、砾石、石英砂。
4.根据权利要求3所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述第一填料(10)具体为炉渣和焦炭颗粒混合物；所述第二填料具体为中空纤维膜；所述多孔悬浮球(8)内填充有陶粒和塑料颗粒混合物。
5.根据权利要求1或2或4所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述转轮(9)的个数为2-4个。
6.根据权利要求5所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述压滤装置(18)为板框压滤机。
7.根据权利要求1或2或4或6所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述过滤箱(22)内填充有活性炭和陶粒的混合物。
8.根据权利要求7所述的一种微曝气填料生物膜污水处理一体化设备，其特征在于，所述净水植物(27)具体为浮萍、蒲草、莎草或者茭草。
说明书
一种微曝气填料生物膜污水处理一体化设备
技术领域
本发明属于污水处理技术领域，特别是涉及一种微曝气填料生物膜污水处理一体化设备。
背景技术
污水处理是民生工程，是人们关切的问题之一，由于当前的污水处理装置设计不合理不完善，造成净化耗能高，净化耗时长，净化效率低，已经不能满足污水处理的当前要求，继续改变现状，以满足社会的发展。
生物膜法，是与活性污泥法并列的一类废水好氧生物处理技术，是一种固定膜法，是污水水体自净过程的人工化和强化，主要去除废水中溶解性的和胶体状的有机污染物。
现有的生物膜法污水处理设备存在以下问题：
1、没有设置除去污水中泥沙的预处理装置，导致污水直接进入生物膜后造成生物膜的堵塞，影响微生物分解污染物的效率；
2、生物膜一般固定设置，与污水的接触面积有限，且处理过程中生物膜容易堵塞，需要定期更换，操作不便；
经过生物膜处理之后的污水，存在着含氧量低、残留有少量重金属离子、有机污染物，未设置二次处理装置，导致污水处理不彻底。
发明内容
本发明的目的在于提供一种微曝气填料生物膜污水处理一体化设备，通过设置预处理池、微生物处理池和二次净化池，解决了现有的污水泥沙含量低、生物膜容易堵塞、残留有少量毒素的问题。
为解决上述技术问题，本发明是通过以下技术方案实现的：
本发明为一种微曝气填料生物膜污水处理一体化设备，包括设备本体；所述设备本体的截面为矩形；所述设备本体的内部从左到右依次设置有预处理池、微生物处理池和二次净化池；所述预处理池与微生物处理池之间通过第一隔板分隔开；所述微生物处理池与二次净化池之间通过第二隔板分隔开；所述设备本体的底部设置有支撑腿；所述预处理池自下而上依次设置有泥沙沉淀层、第一过滤层、第二过滤层和第三过滤层；所述泥沙沉淀层与第一过滤层之间通过第一过滤板相隔开；所述第一过滤层与第二过滤层之间通过第二过滤板相隔开；所述第二过滤层与第三过滤层之间通过第三过滤板相隔开；所述泥沙沉淀层为漏斗状；所述泥沙沉淀层的底部设置有第一排泥管；所述泥沙沉淀层的外侧壁设置有污水进口；所述第一隔板的上部开设有第一流入口；所述第一流入口上还安装有过滤网；所述微生物处理池自上而下依次设置有第一生物层、第二生物层和曝气层；所述第一生物层与第二生物层之间通过第一水平板相隔开；所述第二生物层与曝气层通过第二水平板相隔开；所述第一生物层设置有波浪形板；所述波浪形板的凹面设置有第一填料；所述波浪形板的凸面设置有多孔悬浮球；所述第一生物层的顶部外侧面设置有菌液罐；所述菌液罐上设置有输液管；所述输液管延伸至第一生物层内；所述输液管上还设置有淋液喷头；所述第二生物层设置有多个转轮；所述转轮内填充有第二填料；所述转轮的中间位置设置有第一转轴；所述第一转轴的上端与第一水平板活动连接；所述第一转轴的下端与第二水平板活动连接；所述第一转轴的下端设置有从动齿轮；所述第二水平板上还设置有主动齿轮；所述从动齿轮与主动齿轮之间通过传送带相连接；所述主动齿轮与第二转轴相连接；所述第二转轴与第一电机固定连接；所述曝气层内设置有穿孔曝气盘；所述曝气层的底部外侧面设置有第一固定板；所述第一固定板上设置有曝气机；所述穿孔曝气盘与曝气机之间通过输气管相连接；所述二次净化池自上而下一侧设置有泥水分离层、除色除味层和植物净化层；所述泥水分离层与除色除味层通过第三水平板相隔开；所述除色除味层与植物净化层通过第四水平板相隔开；所述泥水分离层的顶部外侧面设置有抽液泵；所述抽液泵上设置有第一抽液管和第一出液管；所述第一抽液管延伸至第一生物层内部；所述第一出液管延伸至泥水分离层内部；所述泥水分离层内设置有压滤装置；所述压滤装置与第一出液管相连接；所述压滤装置上还设置有第二出泥管和第二出液管；所述第二出液管穿过第三水平板延伸至除色除味层内部；所述第二出液管上还设置有多个水雾喷头；所述除色除味层内设置有过滤箱；所述过滤箱活动设置在支撑架内；所述支撑架的底部与第一伸缩杆固定连接；所述第一伸缩杆与第二电机固定连接；所述除色除味层的外侧壁设置有第二固定板；所述第二电机设置在第二固定板上；所述植物净化层内设置有净水植物；所述植物净化层的外侧壁上设置有第一排水管；所述第一过滤板、第二过滤板、第三过滤板、第一水平板、第二水平板上均开设有细小贯穿孔。
进一步地，所述污水进口与第一污水管相连接；所述第一污水管上还设置有流量计和第一控制阀。
进一步地，所述第一过滤层、第二过滤层、第三过滤层内分别填充有鹅卵石、砾石、石英砂。
进一步地，所述第一填料具体为炉渣和焦炭颗粒混合物；所述第二填料具体为中空纤维膜；所述多孔悬浮球内填充有陶粒和塑料颗粒混合物。
进一步地，所述转轮的个数为2-4个。
进一步地，所述压滤装置为板框压滤机。
进一步地，所述过滤箱内填充有活性炭和陶粒的混合物。
进一步地，所述净水植物具体为浮萍、蒲草、莎草或者茭草。
本发明具有以下有益效果：
1、本发明针对现有的污水中泥沙含量大的问题，设置了预处理池，通过第一过滤层、第二过滤层、第三过滤层的过滤作用，将污水中的泥沙过滤下来，并聚集在泥沙沉淀层中，最终从第一排泥管中除去。
2、本发明针对现有的生物膜装置容易堵塞、需要定期更换、操作繁琐的问题，设置了第一生物层、第二生物层、曝气层、第一填料、第二填料和多孔悬浮球，增大了污水与生物膜的接触面积，穿孔曝气盘对污水进行扰动，使得污水处理更加均匀，同时避免生物膜的堵塞。
3、本发明针对现有污水经过生物膜处理后，还存在含氧量低、残留少量毒素的问题，设置了二次净化池，利用水雾喷头增大污水与空气的接触面积，从而增大水中的含氧量；利用净水植物除去水中的残留毒素。
（发明人：许常河）
