申请日2020.11.26
公开（公告）日2021.03.19
IPC分类号F16L55/11; F16L55/115
摘要
本发明提供了一种污水处理限流堵流装置，包括限流筒，所述限流筒的一侧设有面板，且面板上贯穿开设有开孔，所述限流筒的外表面两侧设有弹性钢条，所述面板的外表面设有拉环，所弹性钢条的数量为两组，所述弹性钢条与限流筒通过焊接固定连接，所述限流筒与面板的材质为不锈钢，所述面板与限流筒之间通过焊接固定连接，本发明在污水处理中对污水管道进行限流或封堵作业时，能提高工作效率，同时也能减少施工成本，同时本发明的材质为不锈钢，大大提高使用寿命。
权利要求书

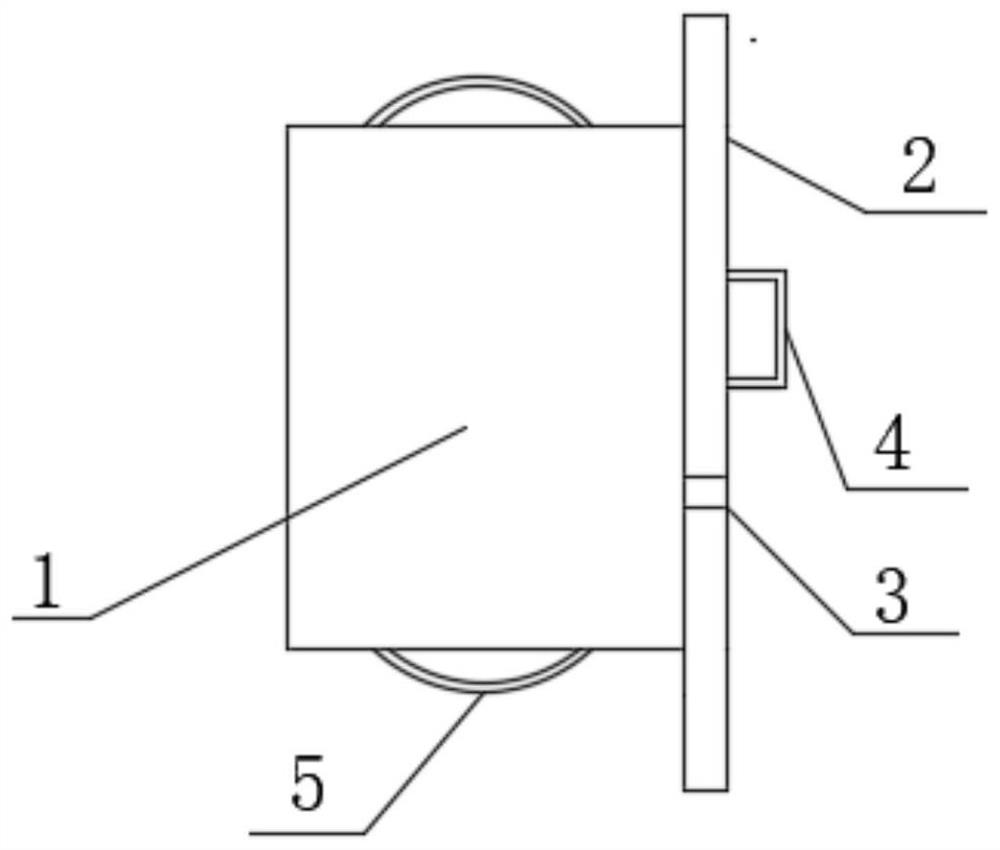

1.一种污水处理限流堵流装置，包括限流筒(1)，其特征在于：所述限流筒(1)的一侧设有面板(2)，且面板(2)上贯穿开设有开孔(3)，所述限流筒(1)的外表面两侧设有弹性钢条(5)，所述面板(2)的外表面设有拉环(4)。
2.根据权利要求1所述的一种污水处理限流堵流装置，其特征在于：所弹性钢条(5)的数量为两组，所述弹性钢条(5)与限流筒(1)通过焊接固定连接。
3.根据权利要求1所述的一种污水处理限流堵流装置，其特征在于：所述限流筒(1)与面板(2)的材质为不锈钢，所述面板(2)与限流筒(1)之间通过焊接固定连接。
4.根据权利要求1所述的一种污水处理限流堵流装置，其特征在于：所述限流筒(1)的形状为圆柱形，所述弹性钢条(5)的形状为弧形。
5.根据权利要求5所述的一种污水处理限流堵流装置，其特征在于：所述开孔(3)的孔口大小可随实际工况来决定开孔的大小。
说明书
一种污水处理限流堵流装置
技术领域
本发明涉及污水堵流技术领域，特别涉及一种污水处理限流堵流装置。
背景技术
在现有的污水处理过程中，需要对某一管道进行限流或堵流时，往往用到的方法在管道上开孔实现限流效果，要么用堵塞气囊对管道进行封堵，但使用气囊进行封堵时，往往有种情况，气囊无法达到完全封闭的效果，同时因为一些特点因素也会导致气囊发生漏气情况出现，这样导致封堵效果不佳，气囊使用寿命缩短，同时现有的封堵气囊造价较高，会增加作业成本，为此，我们提出一种一种污水处理限流堵流装置。
发明内容
本发明的主要目的在于提供一种污水处理限流堵流装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种污水处理限流堵流装置，包括限流筒，所述限流筒的一侧设有面板，且面板上贯穿开设有开孔，所述限流筒的外表面两侧设有弹性钢条，所述面板的外表面设有拉环。
优选的，所弹性钢条的数量为两组，所述弹性钢条与限流筒通过焊接固定连接。
优选的，所述限流筒与面板的材质为不锈钢，所述面板与限流筒之间通过焊接固定连接。
优选的，所述限流筒的形状为圆柱形，所述弹性钢条的形状为弧形。
优选的，所述开孔的孔口大小可随实际工况来决定开孔的大小。
与现有技术相比，本发明具有如下有益效果：
1.本发明的材材质均为不锈钢，使用寿命提升。
2.本发明通过压强差来使整个装置与污水管道快速压紧，减少了人工作业成本，止水效果显著。
（发明人；潘杏好;孔繁权;梁锋;张成辉）
