申请日2020.07.20
公开（公告）日2021.03.19
IPC分类号C02F9/04; C02F1/52; C02F103/38
摘要
本实用新型公开了一种塑料生产污水排放处理装置，包括箱体、过滤箱和挡板，所述箱体的左侧上端安装有过滤箱，过滤箱的箱壁上设有若干通孔，箱体的右侧内部焊接有挡板，挡板设置成L形，挡板与箱体的上端和下端之间均设有间隙，所述挡板的下端处通过螺栓固定连接有过滤网一，挡板的上端处安装有过滤网二，所述箱体左侧上端箱壁上安装有进水管，转动手轮，带动转轴和绕线盘转动，利用拉绳拉动升降板向上移动，当升降板上升至箱体的顶端时，便于工作人员清理固态杂质，污水穿过过滤箱的通孔，从投料管向箱体中投入絮凝剂，启动电机一带动搅拌轴和搅拌桨转动，使得絮凝剂和污水中的溶解性有机物充分混合，提高反应效率。
权利要求书

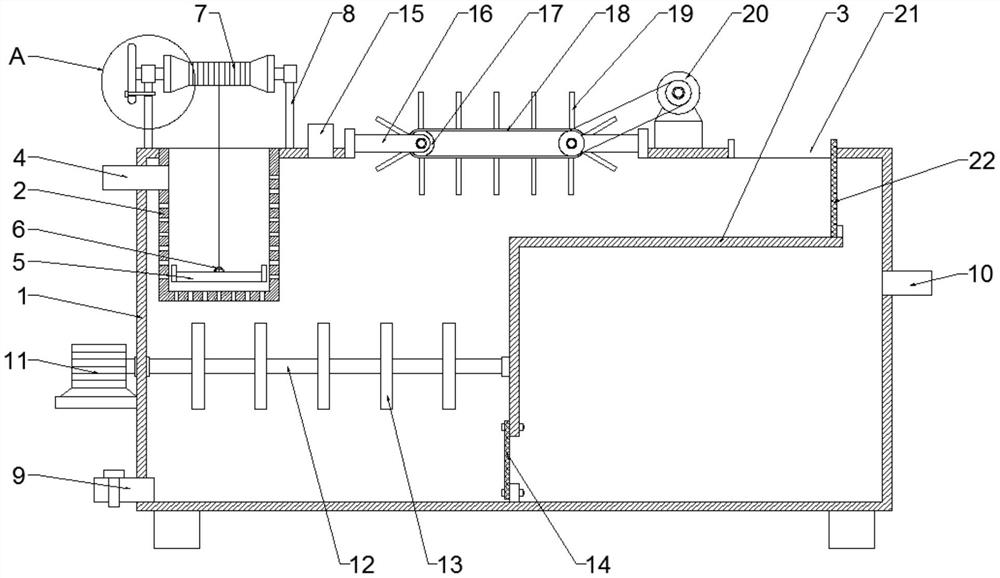

1.一种塑料生产污水排放处理装置，包括箱体(1)、过滤箱(2)和挡板(3)，其特征在于，所述箱体(1)的左侧上端安装有过滤箱(2)，过滤箱(2)的箱壁上设有若干通孔，箱体(1)的右侧内部焊接有挡板(3)，挡板(3)设置成L形，挡板(3)与箱体(1)的上端和下端之间均设有间隙，所述挡板(3)的下端处通过螺栓固定连接有过滤网一(14)，挡板(3)的上端处安装有过滤网二(22)，所述箱体(1)左侧上端箱壁上安装有进水管(4)，进水管(4)连通过滤箱(2)，过滤箱(2)的内部设有升降板(5)，升降板(5)的上端固定连接有挂钩(6)，挂钩(6)上固定有拉绳，拉绳的另一端绕包绕线盘(7)，绕线盘(7)的两端设有绕线盘支架(8)，且绕线盘支架(8)固定连接箱体(1)的顶端，所述箱体(1)左侧外壁安装有电机一(11)，电机一(11)连接搅拌轴(12)，搅拌轴(12)贯穿箱体(1)，搅拌轴(12)的另一端通过轴承转动连接挡板(3)，搅拌轴(12)上固定连接有若干搅拌桨(13)，所述箱体(1)上端位于过滤箱(2)的一侧处设有投料管(15)，投料管(15)的一侧设有传动轮支架(16)，传动轮支架(16)上安装有传动轮(17)，传动轮(17)上绕包有传送带(18)，传送带(18)的外壁固定连接若干刮板(19)，且刮板(19)垂直于传送带(18)，所述传动轮(17)的传动轮轴上连接皮带轮，所述箱体(1)的顶端安装有电机二(20)，电机二(20)连接皮带轮，两个所述皮带轮之间通过皮带轮连接，所述箱体(1)的右侧顶端开设有除污口(21)。
2.根据权利要求1所述的一种塑料生产污水排放处理装置，其特征在于，所述箱体(1)的左侧下端安装有排污管(9)，排污管(9)上安装有单向阀。
3.根据权利要求1所述的一种塑料生产污水排放处理装置，其特征在于，所述箱体(1)的右侧上端安装有出水管(10)。
4.根据权利要求1所述的一种塑料生产污水排放处理装置，其特征在于，所述箱体(1)的顶端对应传动轮支架(16)开设有安装孔(23)。
5.根据权利要求1所述的一种塑料生产污水排放处理装置，其特征在于，所述绕线盘(7)轴心处安装有转轴(24)，转轴(24)上套装有轴套(25)，且转轴(24)转动连接轴套(25)，轴套(25)固定连接绕线盘支架(8)的上端。
6.根据权利要求5所述的一种塑料生产污水排放处理装置，其特征在于，所述转轴(24)位于轴套(25)外侧的端口处安装有手轮(26)，手轮(26)和绕线盘支架(8)上开设有贯穿的固定孔(27)，固定孔(27)内插装有插销(28)。
说明书
一种塑料生产污水排放处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体是一种塑料生产污水排放处理装置。
背景技术
塑料是我们生产，生活中一种重要的原料，塑料制品在我们生活中随处可见，可以说越来越重要，用量越来越大。塑料废品是一种可再回收资源，一般经过粉碎，清洗，制成塑料粒子重新利用。在塑料清洗过程中会产生大量的废水，废水中主要含有泥沙，和附着在塑料表面的其他的杂质。如果不经过处理直接排放会对环境造成污染，也造成水资源的浪费。
塑料生产加工时会产生较多的污水，现有的污水处理装置结构复杂，除污效率较低，成本较高。因此，我们提供了一种塑料生产污水排放处理装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种塑料生产污水排放处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种塑料生产污水排放处理装置，包括箱体、过滤箱和挡板，所述箱体的左侧上端安装有过滤箱，过滤箱的箱壁上设有若干通孔，箱体的右侧内部焊接有挡板，挡板设置成L形，挡板与箱体的上端和下端之间均设有间隙，所述挡板的下端处通过螺栓固定连接有过滤网一，挡板的上端处安装有过滤网二，所述箱体左侧上端箱壁上安装有进水管，进水管连通过滤箱，过滤箱的内部设有升降板，升降板的上端固定连接有挂钩，挂钩上固定有拉绳，拉绳的另一端绕包绕线盘，绕线盘的两端设有绕线盘支架，且绕线盘支架固定连接箱体的顶端，所述箱体左侧外壁安装有电机一，电机一连接搅拌轴，搅拌轴贯穿箱体，搅拌轴的另一端通过轴承转动连接挡板，搅拌轴上固定连接有若干搅拌桨，所述箱体上端位于过滤箱的一侧处设有投料管，投料管的一侧设有传动轮支架，传动轮支架上安装有传动轮，传动轮上绕包有传送带，传送带的外壁固定连接若干刮板，且刮板垂直于传送带，所述传动轮的传动轮轴上连接皮带轮，所述箱体的顶端安装有电机二，电机二连接皮带轮，两个所述皮带轮之间通过皮带轮连接，所述箱体的右侧顶端开设有除污口。
作为本实用新型进一步的方案，所述箱体的左侧下端安装有排污管，排污管上安装有单向阀。
作为本实用新型再进一步的方案，所述箱体的右侧上端安装有出水管。
作为本实用新型再进一步的方案，所述箱体的顶端对应传动轮支架开设有安装孔。
作为本实用新型再进一步的方案，所述绕线盘轴心处安装有转轴，转轴上套装有轴套，且转轴转动连接轴套，轴套固定连接绕线盘支架的上端。
作为本实用新型再进一步的方案，所述转轴位于轴套外侧的端口处安装有手轮，手轮和绕线盘支架上开设有贯穿的固定孔，固定孔内插装有插销。
与现有技术相比，本实用新型的有益效果是：
1、塑料生产的污水从进水管进入过滤箱中，污水中的固体杂质留在升降板上，转动手轮，带动转轴和绕线盘转动，利用拉绳拉动升降板向上移动，当升降板上升至箱体的顶端时，便于工作人员清理固态杂质，污水穿过过滤箱的通孔，从投料管向箱体中投入絮凝剂，启动电机一带动搅拌轴和搅拌桨转动，使得絮凝剂和污水中的溶解性有机物充分混合，提高反应效率。
2、启动电机二带动皮带轮转动，使得传动轮、传送带和刮板转动，传送带逆时针转动，利用刮板将浮渣推至除污口处，方便将浮渣排出，打开排污管处的单向阀，便于将箱体底部堆积的残渣排出，将污水中的固体杂质和溶解性有机物去除后，水穿过过滤网一和过滤网二从出水管排出，本污水排放处理装置结构简单，使用成本较低，值得推广。
（发明人：侯增海）
