申请日2020.12.18
公开（公告）日2021.04.02
IPC分类号C02F9/14
摘要
本发明公开了一种基于太阳能微动力的污水处理系统，包括太阳能发电板、蓄电箱、小型增压泵、射流器和复合式人工湿地，所述的太阳能发电板通过蓄电箱与小型增压泵电连接，所述小型增压泵的进水接口与供水管道相连接，小型增压泵的出水管与射流器相连接；所述的复合式人工湿地包括下行区和上行区，所述的下行区顶端铺设有若干污水进流管道，所述的污水进流管道上间隔设有若干进水孔；上行区和下行区内均垂直设有若干曝气支管。本发明采用太阳能微动力的污水处理系统，避免了传统的好氧曝气的问题，可以得到较高的铵态氮去除率，还能是反硝化反应得到持续有序的运行，使出水TN去除率提高；同时节约能源，提高环保效果。
权利要求书

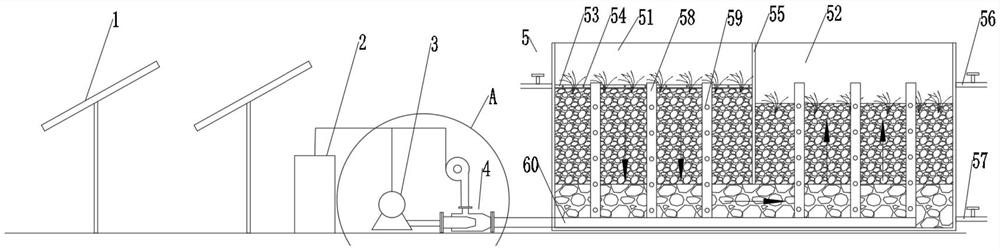

1.一种基于太阳能微动力的污水处理系统，其特征在于，包括太阳能发电板、蓄电箱、小型增压泵、射流器和复合式人工湿地，所述的太阳能发电板通过蓄电箱与小型增压泵电连接，所述小型增压泵的进水接口与供水管道相连接，小型增压泵的出水管与射流器相连接；所述的复合式人工湿地包括下行区和上行区，所述的下行区顶端铺设有若干污水进流管道，所述的污水进流管道上间隔设有若干进水孔；所述的上行区与下行区之间设有半封闭隔板，所述的半封闭隔板将上行区与下行区的上部隔断，上行区与下行区之间的下部自由流通；上行区的上端设有上排水口，上行区的底端设有下排水口；上行区和下行区内均垂直设有若干曝气支管，所述的曝气支管上开设有若干曝气口，曝气支管的底部均与曝气总管相连接，所述的曝气总管与射流器相连接。
2.根据权利要求1所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述的射流器包括进液管、进气管和混合液喷嘴，所述的进液管尾端和小型增压水泵的出水管相连接，进液管的头部设有喷射口，所述的喷射口伸入混合液喷嘴的尾部中，所述的进气管设于混合液喷嘴的侧壁上。
3.根据权利要求2所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述的进气管与变频风机相连接。
4.根据权利要求3所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述的变频风机与蓄电箱电连接。
5.根据权利要求1所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述上行区的低于下行区的高度。
6.根据权利要求1所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述的上行区和下行区上均种植有挺水草本植物。
7.根据权利要求1所述的一种基于太阳能微动力的污水处理系统，其特征在于，所述的上行区和下行区内均填充有基质填料。
说明书
一种基于太阳能微动力的污水处理系统
技术领域
本发明具体涉及一种基于太阳能微动力的污水处理系统。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑。生活污水所含的污染物主要是有机物和大量病原微生物。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。污水生化处理一般工艺分散、结构复杂、控制要求高、启动难度大，工艺控制难度大、处理出水稳定性差、要定期进行维护管理。现有技术中的好氧曝气存在反硝化反应被抑制的局限性，导致出水TN去除率交底，而高强度的好氧曝气能源消耗有很大，维护频率高。
发明内容
本发明的目的是为了解决以上现有技术的不足，提出了一种基于太阳能微动力的污水处理系统，包括太阳能发电板、蓄电箱、小型增压泵、射流器和复合式人工湿地，所述的太阳能发电板通过蓄电箱与小型增压泵电连接，所述小型增压泵的进水接口与供水管道相连接，小型增压泵的出水管与射流器相连接；所述的复合式人工湿地包括下行区和上行区，所述的下行区顶端铺设有若干污水进流管道，所述的污水进流管道上间隔设有若干进水孔；所述的上行区与下行区之间设有半封闭隔板，所述的半封闭隔板将上行区与下行区的上部隔断，上行区与下行区之间的下部自由流通；上行区的上端设有上排水口，上行区的底端设有下排水口；上行区和下行区内均垂直设有若干曝气支管，所述的曝气支管上开设有若干曝气口，曝气支管的底部均与曝气总管相连接，所述的曝气总管与射流器相连接。
进一步地，所述的射流器包括进液管、进气管和混合液喷嘴，所述的进液管尾端和小型增压水泵的出水管相连接，进液管的头部设有喷射口，所述的喷射口伸入混合液喷嘴的尾部中，所述的进气管设于混合液喷嘴的侧壁上。
更进一步地，所述的进气管与变频风机相连接。
更进一步地，所述的变频风机与蓄电箱电连接。
采用上述射流器和变频风机可以实现最大程度的低耗增氧，在蓄电箱电量较低时，变频风机处于最低速或停机状态，本优选方案中的射流器仍能通过混合液喷嘴中的空腔产生的吸力完成自吸增氧的效果。
更进一步地，所述上行区的低于下行区的高度。
更进一步地，所述的上行区和下行区上均种植有挺水草本植物。
更进一步地，所述的上行区和下行区内均填充有基质填料。
有益效果：本发明中，采用太阳能微动力的污水处理系统，避免了传统的好氧曝气的问题，可以得到较高的铵态氮去除率，还能是反硝化反应得到持续有序的运行，使出水TN去除率提高；同时节约能源，提高环保效果；
本发明中的复合式人工湿地，污水从污水进流管道流入，通过进水孔流入下行区，在重力的作用下，水流在下行区从上流至下，收到半封闭隔板的阻隔作用，水流仅能从下方流入上行区，通过基质填料使水流从下扩散到上，溢出的水流通过上排水口排出，在曝气支管的作用下，充分实现曝气除污。
（发明人：肖姣君;周文浩;胡定超;胡晓轶;陈玲;崔文俊）
