申请日2020.09.17
公开（公告）日2021.04.02
IPC分类号G01F23/292; E03F5/04
摘要
本实用新型涉及液位测量领域，特别涉及一种用于污水或雨水井的液位监测系统，包括：井盖，所述井盖用于盖合所述污水或者雨水井，所述井盖设置有透光区域；液位监测仪，所述液位监测仪设置于所述井盖底面，所述液位监测仪包括光伏组件，所述光伏组件能够通过所述透光区域的照射光进行发电以使所述液位监测仪运行。所述液位监测仪设置有激光测距仪。所述井盖和液位监测仪的设置解决了所述液位监测仪设置繁琐及无法对其持续性供电的技术问题，产生了提升安装效率、减少更换频率的技术效果。所述液位监测仪设置有激光测距仪解决了在窄长污水井或者雨水井中超声波测距仪测量不准确的技术问题，产生了提高测量准确性的技术效果。
权利要求书
1.一种用于污水或雨水井的液位监测系统，其特征在于，包括：

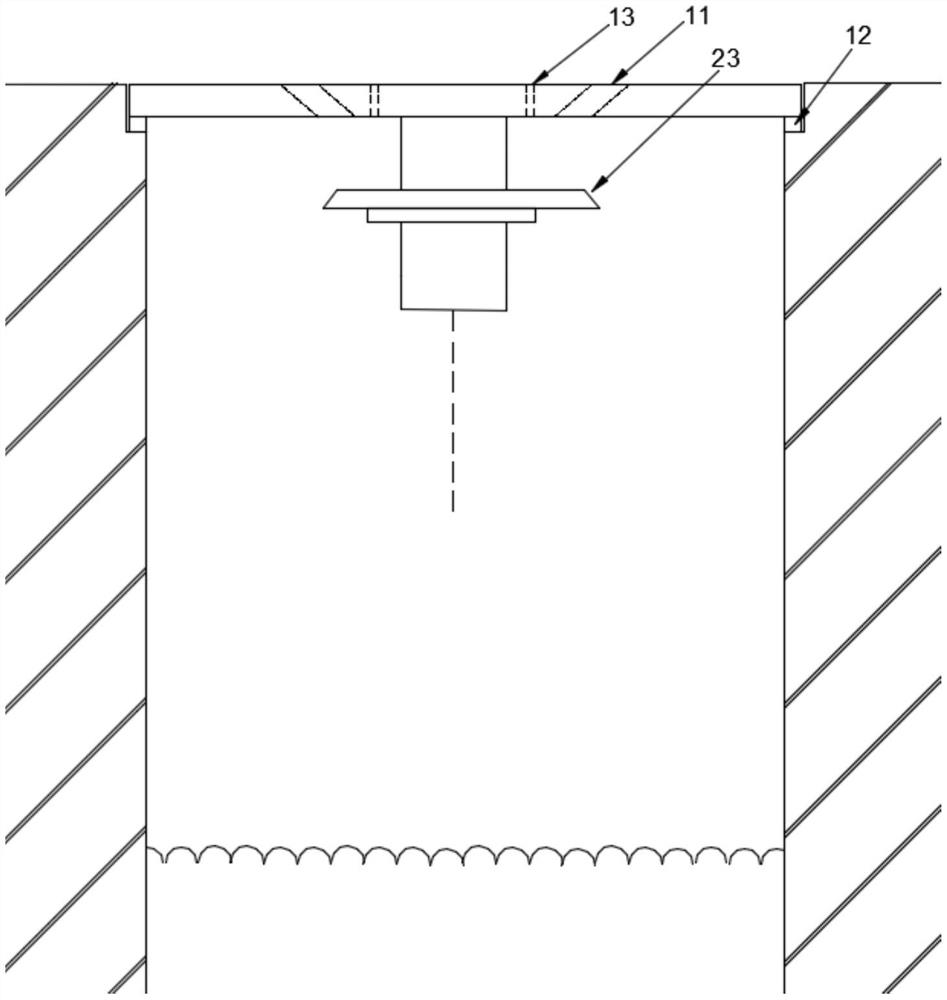

井盖(1)，所述井盖(1)用于盖合所述污水或者雨水井，所述井盖(1)设置有透光区域；
液位监测仪(2)，所述液位监测仪(2)设置于所述井盖(1)底面，所述液位监测仪(2)包括光伏组件，所述光伏组件能够通过所述透光区域的照射光进行发电以使所述液位监测仪(2)运行。
2.根据权利要求1所述的用于污水或雨水井的液位监测系统，其特征在于：所述液位监测仪(2)设置有激光测距仪。
3.根据权利要求2所述的用于污水或雨水井的液位监测系统，其特征在于：所述透光区域包括开设在所述井盖(1)的透射窗(11)。
4.根据权利要求2所述的用于污水或雨水井的液位监测系统，其特征在于：所述井盖(1)为透明材料，所述照射光能够通过所述透明材料照射到光伏组件。
5.根据权利要求3或4所述的用于污水或雨水井的液位监测系统，其特征在于：所述液位监测仪(2)设置有遮挡结构(23)，所述遮挡结构(23)能够防止其上方的污染物对所述液位监测仪(2)进行污染。
6.根据权利要求5所述的用于污水或雨水井的液位监测系统，其特征在于：所述井盖(1)底面设置有与井边接触的柔性体(12)。
7.根据权利要求6所述的用于污水或雨水井的液位监测系统，其特征在于：所述井盖(1)包括设置在其底面的移动机构，所述液位监测仪(2)与所述移动机构连接，所述液位监测仪(2)能够相对所述移动机构产生移动。
8.根据权利要求7所述的用于污水或雨水井的液位监测系统，其特征在于：所述移动机构包括与井盖(1)底面连接的轨道杆(31)、与所述轨道杆(31)连接的连接件(32)，所述连接件(32)与所述液位监测仪(2)连接，所述连接件(32)能够沿着所述轨道杆(31)移动。
9.根据权利要求8所述的用于污水或雨水井的液位监测系统，其特征在于：所述连接件(32)包括与所述轨道杆(31)实现套接的移动体(321)，所述移动体(321)能够沿着所述轨道杆(31)进行移动。
10.根据权利要求9所述的用于污水或雨水井的液位监测系统，其特征在于：所述连接件(32)还包括与所述移动体(321)连接的支撑螺杆(322)、与所述支撑螺杆(322)连接的第一安装部(323)，所述液位监测仪(2)上端设置有第二安装部(24)，所述第一安装部(323)与第二安装部(24)连接。
说明书
一种用于污水或雨水井的液位监测系统
技术领域：
本实用新型涉及液位测量领域，特别涉及一种污水或者雨水井的液位监测系统。
背景技术：
积存于各种容器、一定空间内的液体表面高度及所在的位置称为液位，液位的监测对于人类生活、生产具有重要的意义，常见需要进行液位监测的场景有地下水液位监测、储液罐液位监测、消防水池液位监测、污水及雨水井液位监测等，其中对于污水及雨水井的有效液位监测可以在汛期、雨季时进行有效的安全预防。在对于污水及雨水井的液位测量时，通常将液位监测仪进行投入式安装或者侧壁安装及拆卸；此外，液位监测仪通常工作时需要耗电，频繁的更换供电装置，会增加了工作量、降低了安装效率。
有鉴于此，提出本实用新型。
实用新型内容：
本实用新型提供一种，解决上述至少一项技术问题。
本实用新型保护一种用于污水或雨水井的液位监测系统，包括：
井盖，所述井盖用于盖合所述污水或者雨水井，所述井盖设置有透光区域；
液位监测仪，所述液位监测仪设置于所述井盖底面，所述液位监测仪包括光伏组件，所述光伏组件能够通过所述透光区域的照射光进行发电以使所述液位监测仪运行。
采用上述方案，所述液位监测仪用于对井下的污水或者雨水的液面进行监测，当水位高于或者低于正常范围时进行报警，也可以监控各个时间段内的水位情况进行统计汇总。所述光伏组件可以采用光伏板，通过与电池和控制机构及测距仪进行电连接，所述控制机构可以采用CPU，所述液位监测仪还可以设置天线实现远程信号传输及操控等。
进一步地，所述液位监测仪设置有激光测距仪。
采用上述方案，对液体测量液位时通常也会采用超声波测距仪，但是超声波测距仪的原理是使超声波发散性的在介质中传播，当应用在窄长的污水井或者雨水井时，由于井道比较狭窄超声波往往会首先触及到井道即进行反射，测到的并非是真正液体的液位，而后造成测量结果不准确。当使用于激光测距仪时，由于污水或者雨水内存在脏物质等各种杂质，因此可以使激光进行反射，又由于激光可以聚焦性传播而不是发散性传播，所以不会出现照射到井壁的情况，使得测量结果更加准确而不会出现误差。
优选地，所述透光区域包括开设在所述井盖的透射窗。
采用上述方案，所述透射窗的大小及位置与所述液位监测仪中的光伏组件相适配。
优选地，所述井盖为透明材料，所述照射光能够通过所述透明材料照射到光伏组件。
采用上述方案，所述井盖可以采用透明的钢化夹胶玻璃，设计强度满足人或者车辆可以通过，此时阳光可以通过整个井盖的区域进行照射，可以使所述液位监测仪的储能更加完备。
进一步地，所述液位监测仪设置有遮挡结构，所述遮挡结构能够防止其上方的污染物对所述液位监测仪进行污染。
采用上述方案，为了可以将路面上的积水引流到污水井或者雨水井内，通常会在井盖靠中心部位开设引流孔，此时被引流的水就会溅撒在所述液位监测仪，从而加剧污水侵蚀，所述遮挡结构可以设置成喇叭状，用于向下引流。
进一步地，所述井盖底面设置有与井边接触的柔性体。
采用上述方案，因所述井盖进行盖合时，会与井边的检出材料发生碰撞，进而产生震动，当所述柔性体可以采用硅胶或者橡胶等材质时，可以产生缓冲进而减小震动，从而使所述液位监测仪设置的更加稳固。
进一步地，所述井盖包括设置在其底面的移动机构，所述液位监测仪与所述移动机构连接，所述液位监测仪能够相对所述移动机构产生移动。
优选地，所述移动机构包括与井盖底面连接的轨道杆、与所述轨道杆连接的连接件，所述连接件与所述液位监测仪连接，所述连接件能够沿着所述轨道杆移动。
采用上述方案，所述轨道杆可以与所述井盖的底面一体成型，也可以采用焊接等可拆卸方式，所述轨道杆和连接件的数量可以分别设置两个，所述轨道杆可以设置成直杆型、也可以设置成弯杆型。
优选地，所述连接件包括与所述轨道杆实现套接的移动体，所述移动体能够沿着所述轨道杆进行移动。
采用上述方案，所述移动体开设有用于与所述轨道杆适配的实现套接的孔，此时所述液位监测仪可以与移动体连接。
进一步地，所述连接件还包括与所述移动体连接的支撑螺杆、与所述支撑螺杆连接的第一安装部，所述液位监测仪上端设置有第二安装部，所述第一安装部与第二安装部连接。
采用上述方案，可以在所述移动体下方设置对合的凸耳，在所述凸耳上开设螺杆孔供所述支撑螺杆穿过，所述第一安装部上可以开设供支撑螺杆穿过的孔，在两边分别用螺母进行紧固，在所述第一安装部下面可以开设螺纹孔，第二安装部开设与所述螺纹孔适配的固定孔，内部设置螺纹，通过固定件穿过固定孔和螺纹孔将所述第一安装部与第二安装部连接。
本实用新型的有益效果：
1.所述井盖和液位监测仪的设置解决了所述液位监测仪设置繁琐及无法对其持续性供电的技术问题，产生了提升安装效率、减少更换频率的技术效果。
2.所述液位监测仪设置有激光测距仪解决了在窄长污水井或者雨水井中超声波测距仪测量不准确的技术问题，产生了提高测量准确性的技术效果。
3.所述移动机构的设置解决了井底出现大量淤积物而导致的测量不准确的技术问题，产生了提升测量准确性的技术效果。
（发明人：郭倩）
