申请日2020.12.28
公开（公告）日2021.04.02
IPC分类号C02F9/14; C02F101/16; C02F101/10
摘要
本申请公开了一种适用于农村生活污水的处理设备，包括：缺氧反应器，为污水提供缺氧状态以使其中的反硝化菌发生反硝化反应从而对污水进行脱氮处理；厌氧反应器，为污水提供厌氧状态以使其中的厌氧菌发生反应从而对污水进行释磷和氨化处理；好氧反应器，为污水提供好氧环境以使其中的好氧菌发生反应从而对污水进行硝化吸磷和去除BOD处理；其中，缺氧反应器、厌氧反应器和好氧反应器依次构成连通以使污水依次流经缺氧反应器、厌氧反应器和好氧反应器。本申请的有益之处在于提供了一种具有较高的脱氮除磷效率且克服农村水质水量变化较大的问题的适用于农村生活污水的处理设备。
权利要求书
1.一种适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备包括：
缺氧反应器，为污水提供缺氧状态以使其中的反硝化菌发生反硝化反应从而对污水进行脱氮处理；
厌氧反应器，为污水提供厌氧状态以使其中的厌氧菌发生反应从而对污水进行释磷和氨化处理；
好氧反应器，为污水提供好氧环境以使其中的好氧菌发生反应从而对污水进行硝化吸磷和去除BOD处理；
其中，所述缺氧反应器、厌氧反应器和好氧反应器依次构成连通以使污水依次流经所述缺氧反应器、厌氧反应器和好氧反应器。
2.根据权利要求1所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
返流沉淀池，用于使污水中固定物沉淀；
所述返流沉淀池与所述好氧反应器构成连通以使所述好氧反应器排出的污水进入所述返流沉淀池；所述返流沉淀池与所述缺氧反应器构成连通以使所述返流沉淀池的底层液回流至所述缺氧反应器。
3.根据权利要求2所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
膜生物反应器，用于通过内置膜丝对污水进行固液分离；
所述膜生物反应器与所述返流沉淀池构成连通以使所述返流沉淀池的上层液流至所述膜生物反应器。
4.根据权利要求3所述的适用于农村生活污水的处理设备，其特征在于：
所述返流沉淀池通过添加絮凝剂或助凝剂以对污水进行絮凝处理。
5.根据权利要求6所述的适用于农村生活污水的处理设备，其特征在于：
所述返流沉淀池中设置有斜管装置以通过斜管装置使污水中的固定物沉淀；
所述返流沉淀池中设有紫外光灯管以使紫外光线对污水进行消毒处理。
6.根据权利要求5所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
反冲澄清池，用于污水澄清并提供反冲洗所需的澄清液流；
所述反冲澄清池与所述膜生物反应器构成连通以使所述反冲澄清池对所述膜生物反应器过滤后的液流进行澄清，同时所述反冲澄清池为所述膜生物反应器提供反冲液流。
7.根据权利要求6所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
第一回流设备，用于将所述好氧反应器中的下层污水输送回至所述缺氧反应器。
8.根据权利要求1所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
第二回流设备，用于将所述返流沉淀池的下层污水输送回至所述缺氧反应器。
9.根据权利要求1所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
第一曝气风机，用于向所述好氧反应器内进行曝气处理；
所述第一曝气风机连接至所述缺氧反应器以使第一曝气风机产生气流输送至所述好氧反应器。
10.根据权利要求1所述的适用于农村生活污水的处理设备，其特征在于：
所述适用于农村生活污水的处理设备还包括：
第二曝气风机，用于向所述膜生物反应器内进行曝气处理；
所述第二曝气风机连接至所述膜生物反应器以使第二曝气风机产生气流输送至所述膜生物反应器。
11.所述适用于农村生活污水的处理设备还包括：
膜池自吸泵，用于在所述膜生物反应器中液位超过预设水位时抽取所述膜生物反应器中已处理的污水；
反冲洗水泵，用于在所述膜生物反应器中对所述膜生物反应器的膜丝进行冲洗；
膜池加药装置，用于向所述膜生物反应器中添加消毒药剂；
气洗装置，用于扰动和震动所述膜生物反应器中的膜丝以剥离附着的固体污物。
说明书
适用于农村生活污水的处理设备
技术领域
本申请涉及一种水处理设备，具体涉及一种适用于农村生活污水的处理设备。
背景技术
2019年4月，生态环境部发布了《农村生活污水处理设施水污染排放控制规范编制工作指南(试行)》，指出尾水排放标准因地制宜，可适当放宽；鼓励优先选择氮磷资源化与尾水利用技术。
同月，住建部发布的《农村生活污水处理工程技术标准》将于2019年12月正式实施，标准中全面、系统地对设计水量和水质、污水收集系统、污水处理、配套设施、施工和验收、运行和维护等内容进行了规定。
现有的污水处理设备难以适用于农村的生活污水处理。
发明内容

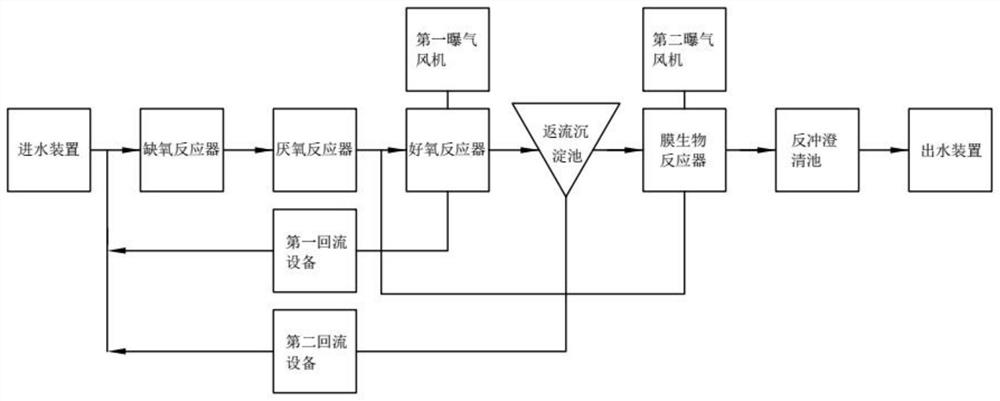

为了解决现有技术的不足之处，本申请提供了一种适用于农村生活污水的处理设备，包括：进水装置、缺氧反应器、厌氧反应器、好氧反应器、返流沉淀池、膜生物反应器、返流沉淀池、反冲澄清池、第一回流设备、第二回流设备、第一曝气风机、第二曝气风机和出水装置。
缺氧反应器为污水提供缺氧状态以使其中的反硝化菌发生反硝化反应从而对污水进行脱氮处理。厌氧反应器为污水提供厌氧状态以使其中的厌氧菌发生反应从而对污水进行释磷和氨化处理。好氧反应器为污水提供好氧环境以使其中的好氧菌发生反应从而对污水进行硝化吸磷和去除BOD处理。其中，缺氧反应器、厌氧反应器和好氧反应器依次构成连通以使污水依次流经缺氧反应器、厌氧反应器和好氧反应器。
其中，返流沉淀池用于使污水中固定物沉淀；返流沉淀池与好氧反应器构成连通以使好氧反应器排出的污水进入返流沉淀池；返流沉淀池与缺氧反应器构成连通以使返流沉淀池的底层液回流至缺氧反应器。
其中，膜生物反应器用于通过内置膜丝对污水进行固液分离；膜生物反应器与返流沉淀池构成连通以使返流沉淀池的上层液流至膜生物反应器。膜生物反应器同时向好氧反应器进行液流返流。
其中，返流沉淀池通过添加絮凝剂或助凝剂以对污水进行絮凝处理。具体而言，返流沉淀池中设置有斜管装置以通过斜管装置使污水中的固定物沉淀；返流沉淀池中设有紫外光灯管以使紫外光线对污水进行消毒处理。
其中，反冲澄清池用于污水澄清并提供反冲洗所需的澄清液流；反冲澄清池与膜生物反应器构成连通以使反冲澄清池对膜生物反应器过滤后的液流进行澄清，同时反冲澄清池为膜生物反应器提供反冲液流。
其中，第一回流设备用于将好氧反应器中的下层污水输送回至缺氧反应器。第二回流设备用于将返流沉淀池的下层污水输送回至缺氧反应器。
第一曝气风机用于向好氧反应器内进行曝气处理；第一曝气风机连接至缺氧反应器以使第一曝气风机产生气流输送至好氧反应器。
第二曝气风机用于向膜生物反应器内进行曝气处理；第二曝气风机连接至膜生物反应器以使第二曝气风机产生气流输送至膜生物反应器。
膜池自吸泵用于在膜生物反应器中液位超过预设水位时抽取膜生物反应器中已处理的污水；反冲洗水泵用于在膜生物反应器中对膜生物反应器的膜丝进行冲洗；膜池加药装置用于向膜生物反应器中添加消毒药剂；气洗装置用于扰动和震动膜生物反应器中的膜丝以剥离附着的固体污物。
本申请的有益之处在于：提供了一种具有较高的脱氮除磷效率且克服农村水质水量变化较大的问题的适用于农村生活污水的处理设备。
（发明人：李阳）
