申请日2020.11.27
公开（公告）日2021.03.19
IPC分类号C02F1/04
摘要
本发明提供一种电镀PCB线路板真空蒸馏废水处理装置，包括延伸板、升降柱、滚珠丝杆、从动锥齿轮、支撑套杆、高强度螺纹柱以及调节螺母座，升降柱内环形侧面啮合有滚珠丝杆，滚珠丝杆环形侧面下侧焊接有从动锥齿轮，罐盖环形侧面前后两侧对称焊接有延伸板，该设计解决了原有真空蒸馏废水处理装置不方便对罐盖进行抬升，导致维护不便的问题，支撑套杆内部下侧套装有高强度螺纹柱，高强度螺纹柱环形侧面下侧啮合有调节螺母座，该设计解决了原有真空蒸馏废水处理装置中支撑结构不具备高低可调的问题，与现有技术相比，本发明结构合理，具备可抬升能力和可高低调节能力，构造简单，便于使用，适用范围广，可靠性高。
权利要求书

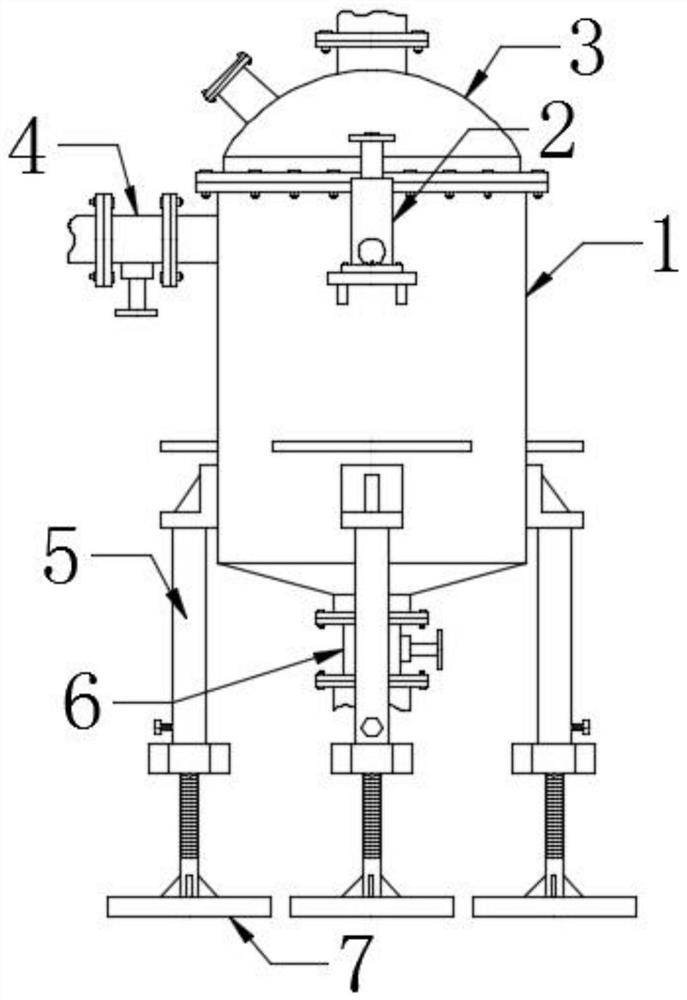

1.一种电镀PCB线路板真空蒸馏废水处理装置，包括处理罐主体、抬升机构、罐盖、第一污水闸阀、可调支撑机构、第二污水闸阀以及固定底板，其特征在于：所述处理罐主体上端面安装有罐盖，所述处理罐主体前后两侧对称设置有抬升机构，所述处理罐主体左侧安装有第一污水闸阀，所述处理罐主体下端面安装有第二污水闸阀，所述处理罐主体下侧设置有可调支撑机构，所述处理罐主体下侧焊接有固定底板，所述抬升机构包括延伸板、升降柱、支撑柱、承载板、转杆、主动锥齿轮、滚珠丝杆以及从动锥齿轮，所述可调支撑机构包括水平板、支撑座、支撑套杆、高强度螺纹柱、定位螺栓以及调节螺母座。
2.根据权利要求1所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：在抬升机构中，所述处理罐主体环形侧面前后两侧对称焊接有承载板，所述承载板上端面中间位置安装有支撑柱，所述支撑柱内部套装有升降柱，所述升降柱内环形侧面啮合有滚珠丝杆，所述滚珠丝杆环形侧面下侧焊接有从动锥齿轮，所述从动锥齿轮环形侧面左侧啮合有主动锥齿轮，所述主动锥齿轮左端面中间位置卡装有转杆，所述罐盖环形侧面前后两侧对称焊接有延伸板。
3.根据权利要求2所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述转杆前端面焊接有手摇盘，且手摇盘等规格焊接有两组，所述转杆等规格安装有两组，两组所述转杆环形侧面均套装有限位轴承。
4.根据权利要求2所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述滚珠丝杆和支撑柱均等规格安装有两组，两组所述滚珠丝杆环形侧面下侧均套装有稳定轴承，所述升降柱等规格套装有两组，两组所述升降柱内环形侧面均设有内螺纹，且内螺纹与滚珠丝杆相啮合。
5.根据权利要求2所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述延伸板和承载板均等规格焊接有两组，两组所述延伸板下端面均焊接有上加固片，两组所述承载板下端面焊接有下加固片。
6.根据权利要求1所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：在可调支撑机构中，所述处理罐主体环形侧面左右两侧对称焊接有水平板，所述水平板下侧焊接有支撑座，所述支撑座下端面中间位置焊接有支撑套杆，所述支撑套杆内部左侧啮合有定位螺栓，所述支撑套杆内部下侧套装有高强度螺纹柱，所述高强度螺纹柱环形侧面下侧啮合有调节螺母座。
7.根据权利要求6所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述调节螺母座和定位螺栓均等规格啮合有四组。
8.根据权利要求6所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述支撑套杆、高强度螺纹柱、支撑座和水平板均等规格焊接有四组，四组所述支撑套杆内部开设有限位行腔，且限位行腔与高强度螺纹柱相匹配。
9.根据权利要求1所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述固定底板等规格焊接有四组，四组所述固定底板上端面均焊接有加固板，四组所述固定底板内部均开设有安装孔。
10.根据权利要求1所述的一种电镀PCB线路板真空蒸馏废水处理装置，其特征在于：所述罐盖上端面中间位置安装有蒸汽管道，且蒸汽管道与外界排水管入口相接通，所述蒸汽管道为可伸缩结构，所述第一污水闸阀通过管道与外界废水罐出口相接通，所述第二污水闸阀通过管道与外界废渣处理罐入口相接通。
说明书
一种电镀PCB线路板真空蒸馏废水处理装置
技术领域
本发明是一种电镀PCB线路板真空蒸馏废水处理装置，属于废水处理技术领域。
背景技术
企业在生产PCB板过程中会产生大量的工业废水，而在处理这些工业废水时，需要耗费企业的资金及人力资源，电镀PCB线路板真空蒸馏废水处理装置作为工业废水处理的设备之一，能够把废水加热使之气化,然后把净化蒸气冷却成净化水，在现有技术中，现有的真空蒸馏废水处理装置用支撑结构只是采用简单的支撑腿进行支撑，这就导致后期不能对真空蒸馏废水处理装置高低位置进行微调，导致真空蒸馏废水处理装置使用范围受限，并且现有的真空蒸馏废水处理装置不具备抬升结构，在对真空蒸馏废水处理装置内部进行检修时，还需要借助起吊设备才能将罐盖吊起，给维修带来不便，现在急需一种电镀PCB线路板真空蒸馏废水处理装置解决上述问题。
发明内容
针对现有技术存在的不足，本发明目的是提供一种电镀PCB线路板真空蒸馏废水处理装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种电镀PCB线路板真空蒸馏废水处理装置，包括处理罐主体、抬升机构、罐盖、第一污水闸阀、可调支撑机构、第二污水闸阀以及固定底板，所述处理罐主体上端面安装有罐盖，所述处理罐主体前后两侧对称设置有抬升机构，所述处理罐主体左侧安装有第一污水闸阀，所述处理罐主体下端面安装有第二污水闸阀，所述处理罐主体下侧设置有可调支撑机构，所述处理罐主体下侧焊接有固定底板，所述抬升机构包括延伸板、升降柱、支撑柱、承载板、转杆、主动锥齿轮、滚珠丝杆以及从动锥齿轮，所述可调支撑机构包括水平板、支撑座、支撑套杆、高强度螺纹柱、定位螺栓以及调节螺母座。
进一步地，在抬升机构中，所述处理罐主体环形侧面前后两侧对称焊接有承载板，所述承载板上端面中间位置安装有支撑柱，所述支撑柱内部套装有升降柱，所述升降柱内环形侧面啮合有滚珠丝杆，所述滚珠丝杆环形侧面下侧焊接有从动锥齿轮，所述从动锥齿轮环形侧面左侧啮合有主动锥齿轮，所述主动锥齿轮左端面中间位置卡装有转杆，所述罐盖环形侧面前后两侧对称焊接有延伸板。
进一步地，所述转杆前端面焊接有手摇盘，且手摇盘等规格焊接有两组，所述转杆等规格安装有两组，两组所述转杆环形侧面均套装有限位轴承。
进一步地，所述滚珠丝杆和支撑柱均等规格安装有两组，两组所述滚珠丝杆环形侧面下侧均套装有稳定轴承，所述升降柱等规格套装有两组，两组所述升降柱内环形侧面均设有内螺纹，且内螺纹与滚珠丝杆相啮合。
进一步地，所述延伸板和承载板均等规格焊接有两组，两组所述延伸板下端面均焊接有上加固片，两组所述承载板下端面均焊接有下加固片。
进一步地，在可调支撑机构中，所述处理罐主体环形侧面左右两侧对称焊接有水平板，所述水平板下侧焊接有支撑座，所述支撑座下端面中间位置焊接有支撑套杆，所述支撑套杆内部左侧啮合有定位螺栓，所述支撑套杆内部下侧套装有高强度螺纹柱，所述高强度螺纹柱环形侧面下侧啮合有调节螺母座。
进一步地，所述调节螺母座和定位螺栓均等规格啮合有四组。
进一步地，所述支撑套杆、高强度螺纹柱、支撑座和水平板均等规格焊接有四组，四组所述支撑套杆内部开设有限位行腔，且限位行腔与高强度螺纹柱相匹配。
进一步地，所述固定底板等规格焊接有四组，四组所述固定底板上端面均焊接有加固板，四组所述固定底板内部均开设有安装孔。
进一步地，所述罐盖上端面中间位置安装有蒸汽管道，且蒸汽管道与外界排水管入口相接通，所述蒸汽管道为可伸缩结构，所述第一污水闸阀通过管道与外界废水罐出口相接通，所述第二污水闸阀通过管道与外界废渣处理罐入口相接通。
本发明的有益效果：本发明的一种电镀PCB线路板真空蒸馏废水处理装置，因本发明添加了延伸板、升降柱、支撑柱、承载板、转杆、主动锥齿轮、滚珠丝杆以及从动锥齿轮，该设计具备可抬升和降落能力，方便将罐盖进行抬升，以便对真空蒸馏废水处理罐内部进行维护，解决了原有真空蒸馏废水处理装置不方便对罐盖进行抬升，导致维护不便的问题，提高了本发明的抬升维护性。
因本发明添加了水平板、支撑座、支撑套杆、高强度螺纹柱、定位螺栓以及调节螺母座，该设计方便对真空蒸馏废水处理罐高低位置进行调整，并且支撑稳定性也好，解决了原有真空蒸馏废水处理装置中支撑结构不具备高低可调的问题，提高了本发明的可调支撑性。
（发明人：曾旺华）
