申请日2020.07.23
公开（公告）日2021.03.23
IPC分类号C02F9/14; C02F3/02; B01D29/03; B01D29/58; C02F103/20
摘要
本实用新型适用于污水净化装置技术领域，公开了一种养殖场污水净化装置，固液分离池一端具有入水口且另一端具有一号溢流管，固液分离池安装有粗滤板和精滤板；一号溢流管连接有厌氧消化池，厌氧消化池连接有二号溢流管；二号溢流管另一端安装有好氧处理池，好氧处理池顶端安装有搅拌装置，壳体中央安装有传动轴、搅拌头和电机，消毒池连接有排水口。由于安装了粗滤板和精滤板，能够将初排放的污水更加细致的过滤，使得后面的处理效率更加高效。由于加装了搅拌装置，搅拌装置搅动好氧消化池中的液体，所以能够大幅增加好氧池内污水的溶解氧含量，能够增大污水与微生物接触的次数和面积，污水净化更充分，提高了工作效率。
权利要求书

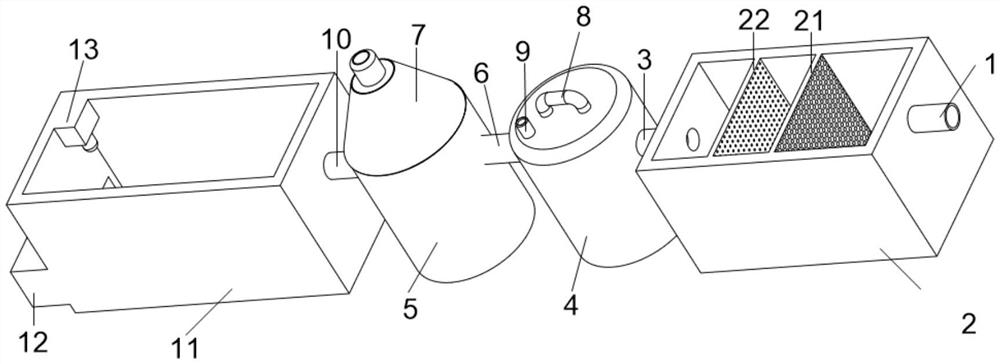

1.一种养殖场污水净化装置，其特征在于：包括固液分离池(2)，所述固液分离池(2)一端具有入水口(1)，所述固液分离池(2)靠近所述入水口(1)的一端安装有粗滤板(21)且远离所述入水口(1)的一端安装有精滤板(22)，与所述入水口(1)相对的一端连接有一号溢流管(3)的一端，所述一号溢流管(3)的另一端连接有厌氧消化池(4)，所述厌氧消化池(4)顶端具有排气管(9)，所述厌氧消化池(4)远离所述一号溢流管(3)的一端连接有二号溢流管(6)的一端，所述二号溢流管(6)另一端安装有好氧处理池(5)，所述好氧处理池(5)顶端安装有搅拌装置(7)，所述搅拌装置(7)具有壳体(72)，所述壳体(72)中央安装有传动轴(73)，所述传动轴(73)远离所述壳体(72)的一端连接有搅拌头(74)，所述传动轴(73)另一端与电机(71)通过联轴器相连接，所述好氧处理池(5)远离所述二号溢流管(6)的一端连接有三号溢流管(10)的一端，所述三号溢流管(10)的另一端连接有消毒池(11)，所述消毒池(11)远离所述三号溢流管的一端连接有排水口(12)，所述电机(71)与外电源电连接。
2.根据权利要求1所述的一种养殖场污水净化装置，其特征在于：所述厌氧消化池(4)顶端具有提手(8)。
3.根据权利要求1所述的一种养殖场污水净化装置，其特征在于：所述消毒池(11)内侧边缘安装有水质检测装置(13)。
4.根据权利要求1所述的一种养殖场污水净化装置，其特征在于：所述厌氧消化池(4)中投放的菌种为甘度厌氧菌种，所述好氧处理池(5)中有好氧颗粒污泥。
5.根据权利要求1所述的一种养殖场污水净化装置，其特征在于：所述粗滤板(21)上的滤孔的直径比所述精滤板(22)上的滤孔的直径大。
说明书
一种养殖场污水净化装置
技术领域
本实用新型属于污水净化装置技术领域，尤其涉及一种养殖场污水净化装置。
背景技术
养殖业是我国农业的重要组成部分，近几年随着养殖场数量的大量增加和养殖规模的不断扩大，使得养殖场污水逐渐成为一种污染。养殖场污水中有机物含量十分高，同时还含有大量的寄生虫卵和病原微生物，如果不处理的话，不仅会导致土壤受污染，如果污染了地下水，更会让寄生虫卵和病原微生物进入人体，对人体健康造成威胁。
现如今养殖场大多采用一体式污水处理装置，这种污水处理装置一定程度上净化污水，消灭水中的寄生虫和病原微生物。但是现有装置结构比较单一，固液分离池通常只经过单一过滤，导致分离不彻底，对后续处理造成不便，处理池大多只采用单一的好氧菌或者厌氧菌，导致水中寄生虫和病原微生物去除不彻底，而采用好氧菌的处理池中液体与氧气结合度不高，不能够完全发挥好氧菌的功能。
实用新型内容
本实用新型提供一种养殖场污水净化装置，旨在解决背景技术中的传统养殖场污水净化装置结构简单、固液分离不彻底、好氧菌功效发挥不完全的问题。
本实用新型是这样实现的，一种养殖场污水净化装置，其特征在于：包括固液分离池，固液分离池一端具有入水口，固液分离池靠近入水口的一端安装有粗滤板且远离入水口的一端安装有精滤板，与入水口相对的一端连接有一号溢流管的一端，一号溢流管的另一端连接有厌氧消化池，厌氧消化池顶端具有排气管，厌氧消化池远离一号溢流管的一端连接有二号溢流管的一端，二号溢流管另一端安装有好氧处理池，好氧处理池顶端安装有搅拌装置，搅拌装置具有壳体，壳体中央安装有传动轴，传动轴远离壳体的一端连接有搅拌头，传动轴另一端与电机通过联轴器相连接，好氧处理池远离二号溢流管的一端连接有三号溢流管的一端，三号溢流管的另一端连接有消毒池，消毒池远离三号溢流管的一端连接有排水口，电机与外电源电连接。
更进一步地，厌氧消化池顶端具有提手。
更进一步地，消毒池内侧边缘安装有水质检测装置。
更进一步地，厌氧消化池中投放的菌种为甘度厌氧菌种，好氧处理池中有好氧颗粒污泥。
更进一步地，粗滤板上的滤孔的直径比精滤板上的滤孔的直径大。
本实用新型的有益效果是：由于安装了粗滤板和精滤板，能够将初排放的污水更加细致的过滤，使得后面的处理效率更加高效。由于加装了搅拌装置，搅拌装置搅动好氧消化池中的液体，所以能够大幅增加好氧池内污水的溶解氧含量，能够增大污水与微生物接触的次数和面积，污水净化更充分，提高了工作效率。
（发明人：刘雪峰）
