申请日2020.11.17
公开（公告）日2021.03.26
IPC分类号C02F9/14
摘要
本发明涉及生活污水生态处理技术领域，尤其为一种景观型船舶生活污水生态处理一体化装置，包括污水处理箱，所述污水处理箱的内部沿长度方向右侧设置有生态沉淀腔，所述污水处理箱的内部位于生态沉淀腔的左侧设置有厌氧处理腔，所述污水处理箱的内部位于厌氧处理腔的左侧设置有缺氧处理腔，所述污水处理箱的内部位于缺氧处理腔的左侧设置有好氧处理腔，所述污水处理箱的内部位于好氧处理腔的左侧设置有二次沉淀腔，所述污水处理箱的内部位于二次沉淀腔的左侧设置有生态膜处理腔，所述生态膜处理腔的内部设置有MBR膜，通过该装置体积相对较小，并且能够实现对景观型船舶生活污水生态处理，整体污水处理效果好，运行成本低。
权利要求书

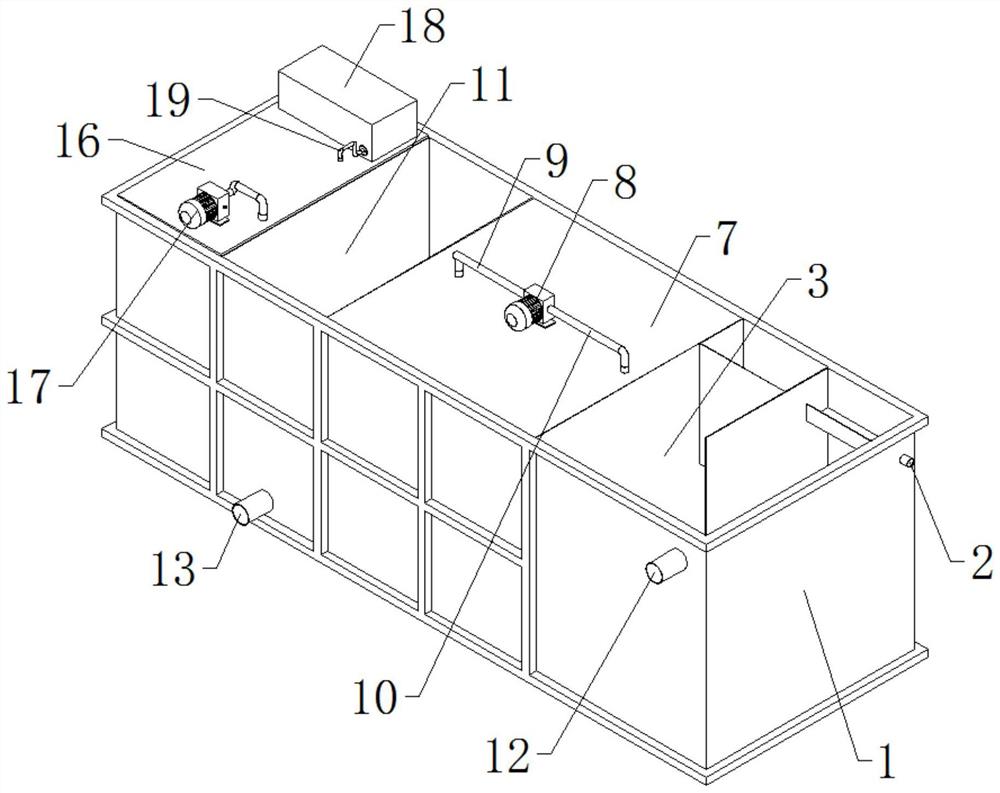

1.一种景观型船舶生活污水生态处理一体化装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)沿长度方向右侧面上端设置有进水管(2)，所述污水处理箱(1)的内部沿长度方向右侧设置有生态沉淀腔(3)，所述污水处理箱(1)的内部位于生态沉淀腔(3)的左侧设置有厌氧处理腔(4)，所述污水处理箱(1)的内部位于厌氧处理腔(4)的左侧设置有缺氧处理腔(5)，所述污水处理箱(1)的内部位于缺氧处理腔(5)的左侧设置有好氧处理腔(6)，所述污水处理箱(1)的基面与厌氧处理腔(4)、缺氧处理腔(5)和好氧处理腔(6)对应设置有上盖板(7)，所述上盖板(7)的上侧设置有循环水泵(8)，所述循环水泵(8)的左侧设置有第一连接管(9)，所述循环水泵(8)的右侧设置有第二连接管(10)，所述污水处理箱(1)的内部位于好氧处理腔(6)的左侧设置有二次沉淀腔(11)，所述污水处理箱(1)的正面右上侧设置有污泥回流管(12)，所述污水处理箱(1)的正面左下侧设置有排污管(13)，所述污水处理箱(1)的内部位于二次沉淀腔(11)的左侧设置有生态膜处理腔(14)，所述生态膜处理腔(14)的内部设置有MBR膜(15)，所述污水处理箱(1)的基面与生态膜处理腔(14)对应设置有承载盖板(16)，所述承载盖板(16)沿长度方向左侧设置有曝气泵(17)，所述承载盖板(16)的基面沿长度方向右侧设置有消毒箱(18)，所述消毒箱(18)通过消毒管(19)与生态膜处理腔(14)连接，所述污水处理箱(1)沿长度方向左侧面上端设置有处理水排出管(20)。
2.根据权利要求1所述的一种景观型船舶生活污水生态处理一体化装置，其特征在于：所述第一连接管(9)远离循环水泵(8)的一端与好氧处理腔(6)对应安装，所述第二连接管(10)远离循环水泵(8)的一端与厌氧处理腔(4)对应安装。
3.根据权利要求1所述的一种景观型船舶生活污水生态处理一体化装置，其特征在于：所述生态沉淀腔(3)的内部设置有生态水生植物。
4.根据权利要求1所述的一种景观型船舶生活污水生态处理一体化装置，其特征在于：所述污泥回流管(12)与生态沉淀腔(3)对应设置，所述污泥回流管(12)与二次沉淀腔(11)对应设置。
5.根据权利要求1所述的一种景观型船舶生活污水生态处理一体化装置，其特征在于：所述污泥回流管(12)通过三通管与污泥回流管(12)连接。
6.根据权利要求1所述的一种景观型船舶生活污水生态处理一体化装置，其特征在于：所述曝气泵(17)通过曝气管与生态膜处理腔(14)的内部连接，所述MBR膜(15)位于生态膜处理腔(14)的内部中间处沿长度反向设置，所述消毒管(19)和曝气管均位于MBR膜(15)的右侧设置。
说明书
一种景观型船舶生活污水生态处理一体化装置
技术领域
本发明涉及生活污水生态处理技术领域，具体为一种景观型船舶生活污水生态处理一体化装置。
背景技术
现阶段，船舶生活污水排放标准不断提高，远途航行船只因其场地有限、无合适有效的生活污水处理方式，需要对船舶生活污水进行有效处理，满足联合国海事组织MEPC.200(62)决议中关于碳氮磷排放的新标准。剩余污泥作为污水处理的副产物，其处理也需要纳入考虑之中。
现有的虽生物法污水处理装置很普遍，但往往体积庞大，不利于船载，因此目前船舶用生活污水生态处理还处于理论阶段，并不能真正在实际中运用，因此需要一种景观型船舶生活污水生态处理一体化装置。
发明内容
本发明的目的在于提供一种景观型船舶生活污水生态处理一体化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种景观型船舶生活污水生态处理一体化装置，包括污水处理箱，所述污水处理箱沿长度方向右侧面上端设置有进水管，所述污水处理箱的内部沿长度方向右侧设置有生态沉淀腔，所述污水处理箱的内部位于生态沉淀腔的左侧设置有厌氧处理腔，所述污水处理箱的内部位于厌氧处理腔的左侧设置有缺氧处理腔，所述污水处理箱的内部位于缺氧处理腔的左侧设置有好氧处理腔，所述污水处理箱的基面与厌氧处理腔、缺氧处理腔和好氧处理腔对应设置有上盖板，所述上盖板的上侧设置有循环水泵，所述循环水泵的左侧设置有第一连接管，所述循环水泵的右侧设置有第二连接管，所述污水处理箱的内部位于好氧处理腔的左侧设置有二次沉淀腔，所述污水处理箱的正面右上侧设置有污泥回流管，所述污水处理箱的正面左下侧设置有排污管，所述污水处理箱的内部位于二次沉淀腔的左侧设置有生态膜处理腔，所述生态膜处理腔的内部设置有MBR膜，所述污水处理箱的基面与生态膜处理腔对应设置有承载盖板，所述承载盖板沿长度方向左侧设置有曝气泵，所述承载盖板的基面沿长度方向右侧设置有消毒箱，所述消毒箱通过消毒管与生态膜处理腔连接，所述污水处理箱沿长度方向左侧面上端设置有处理水排出管。
优选的，所述第一连接管远离循环水泵的一端与好氧处理腔对应安装，所述第二连接管远离循环水泵的一端与厌氧处理腔对应安装。
优选的，所述生态沉淀腔的内部设置有生态水生植物。
优选的，所述污泥回流管与生态沉淀腔对应设置，所述污泥回流管与二次沉淀腔对应设置。
优选的，所述污泥回流管通过三通管与污泥回流管连接。
优选的，所述曝气泵通过曝气管与生态膜处理腔的内部连接，所述MBR膜位于生态膜处理腔的内部中间处沿长度反向设置，所述消毒管和曝气管均位于MBR膜的右侧设置。
与现有技术相比，本发明的有益效果是：
本发明中，通过设置的生态沉淀腔设置有生态水植物能够对进入生态沉淀腔中的污水中的污泥进行吸附消化，降低污水中的含泥量，通过设置的厌氧处理腔、缺氧处理腔和好氧处理腔配合循环水泵、第一连接管和第二连接管使厌氧处理腔、缺氧处理腔和好氧处理腔之间形成内循环系统，厌氧、缺氧、好氧三种不同的环境条件和不同种类微生物菌群的有机配合，能同时具有去除有机物、脱氮除磷的功能，整理污水处理效果好，不仅投资和运行成本低，而且无大量难以处理的化学污泥，具有良好的环境效益和经济效益，通过设置的曝气泵对生态膜处理腔进行曝气处理配合消毒箱对内部水进行消毒，经过MBR膜进行过滤处理，并且经MBR膜过滤后的出水，水质和容积负荷都得到大幅度提高，经膜处理后的水水质标准高，经过消毒，形成水质和生物安全性高的优质再生水，可直接作为新生水源，通过该装置体积相对较小，并且能够实现对景观型船舶生活污水生态处理，整体污水处理效果好，运行成本低。
（发明人：王国红;戈玮焜;王成华）
