申请日2020.11.11
公开（公告）日2021.04.02
IPC分类号B01D29/56; B01D35/30
摘要
本发明公开了一种污水过滤装置，包括壳体和封盖，壳体上的第一滤芯安装槽、第一连通管、第二滤芯安装槽和第二连通管沿周向依次均匀分布，封盖安装于壳体的前侧，且壳体上设置有驱动封盖旋转的旋转驱动装置，封盖上设置有沿前后方向可移动的移动架，移动架上设置有沿周向依次均匀布设的第三快接母插头、第四快接母插头、第五快接母插头和第六快接母插头，旋转驱动装置驱动封盖旋转到相应位置后，移动驱动装置驱动移动架向后移动，以使移动架上的各快接公插头与壳体前端的各母插头对应相连接。本发明的通过旋转封盖即可调整两个旅行装置的串联和并联；可实现装置的自动调整，无需人工干预，调节难度低，方便快捷。
权利要求书

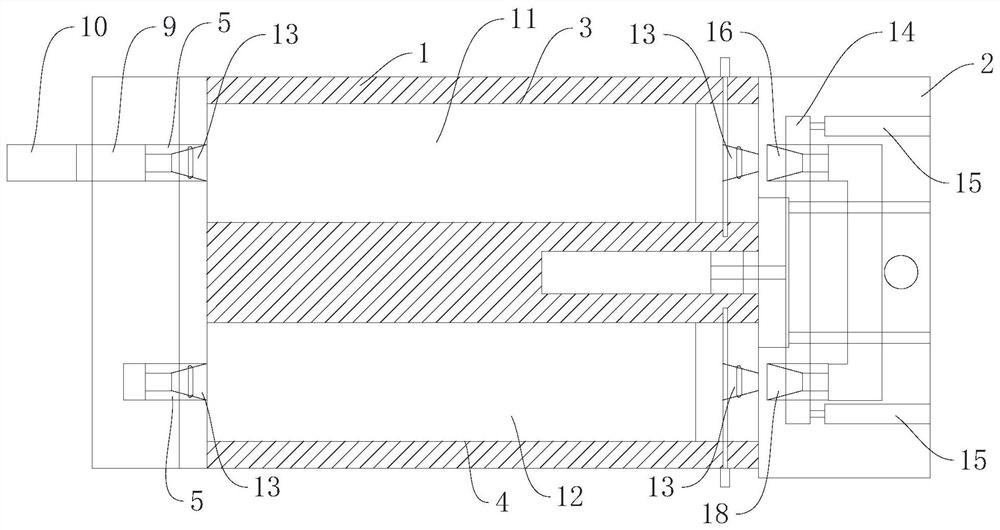

1.一种污水过滤装置，其特征在于：包括壳体和封盖，所述的壳体内设置有第一滤芯安装槽和第二滤芯安装槽，以滤芯安装槽的延伸方向为前后方向，所述的第一滤芯安装槽和第二滤芯安装槽均为前开口的槽体，第一滤芯安装槽的后端面上设置有第一快接母插头，第二滤芯安装槽的后端面上设置有第二快接母插头，所述的壳体还设置有均沿前后方向延伸的第一连通管和第二连通管，第一滤芯安装槽、第一连通管、第二滤芯安装槽和第二连通管沿周向依次均匀分布，第一快接母插头的后端连接第一三通，第一三通的第二端连接进水管，第一三通的第三端通过管路连接第一连通管的后端，第二快接母插头的后端通过管路连接第二连通管的后端，
第一滤芯安装槽内安装有第一滤芯装置，第二滤芯安装槽内安装有第二滤芯装置，第一滤芯装置的两端和第二滤芯装置的两端均为快接公插头，第一滤芯装置后端的快接公插头插装于第一快接母插头内，第二滤芯装置后端的快接公插头插装于第二快接母插头内，
第一连通管的前端和第二连通管的前端均连接有快接公插头，第一滤芯装置前端的快接公插头、第二滤芯装置前端的快接公插头、第一连通管的快接公插头和第二连通管的快接公插头的轴心线均位于第一圆柱面上且前端面相平齐；
所述的封盖安装于壳体的前侧，且壳体上设置有驱动封盖绕第一圆柱面的轴心线旋转的旋转驱动装置，
封盖上设置有沿前后方向可移动的移动架，封盖上设置有驱动移动架前后移动的移动驱动装置，
所述的移动架上设置有沿周向依次均匀布设的第三快接母插头、第四快接母插头、第五快接母插头和第六快接母插头，第三快接母插头、第四快接母插头、第五快接母插头和第六快接母插头的轴心线也均位于第一圆柱面上且后端面相平齐，
第三快接母插头的前端通过管路连接第五快接母插头的前端，第六快接母插头的前端连接第二三通，第二三通的第二端通过管路依次连接电磁阀和第四快接母插头的前端，第二三通的第三端连接排水管，
旋转驱动装置驱动封盖旋转到相应位置后，移动驱动装置驱动移动架向后移动，以使移动架上的各快接公插头与壳体前端的各母插头对应相连接。
2.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的第三快接母插头连接第一滤芯装置前端的快接公插头，第四快接母插头连接第一连通管的快接公插头，第五快接母插头连接第二滤芯装置前端的快接公插头，第六快接母插头连接第二连通管的快接公插头。
3.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的第三快接母插头连接第一连通管的快接公插头，第四快接母插头连接第二滤芯装置前端的快接公插头，第五快接母插头连接第二连通管的快接公插头，第六快接母插头连接第一滤芯装置前端的快接公插头。
4.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的旋转驱动装置包括设置于壳体内的第一转轴和驱动电机，第一转轴的一端与驱动电机连接传动，第一转轴的另一端与盖体固定连接。
5.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的各快接母插头内和/或各快接公插头的表面设置有密封快接母插头与快接公插头之间间隙的密封圈。
6.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的壳体上设置有将第一滤芯装置限位于第一滤芯安装槽内的第一插销。
7.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的壳体上设置有将第二滤芯装置限位于第二滤芯安装槽内的第二插销。
8.根据权利要求1所述的一种污水过滤装置，其特征在于：所述的移动驱动装置为多个沿前后方向设置于封盖上的驱动液压缸，驱动液压缸的活塞杆与移动架固定连接。
9.根据权利要求1所述的一种污水过滤装置，其特征在于：包括控制装置，旋转驱动装置和移动驱动装置分别与控制装置电性连接。
说明书
一种污水过滤装置
技术领域
本发明是一种污水过滤装置，属于污水处理环保设备技术领域。
背景技术
过滤装置作为一种成熟的固液分离设备，被广泛应用到环保领域，成为污水污泥处理的重要设备。但目前采用过滤装置的污水过滤系统存在如下问题：即系统内的过滤装置一经设定难以根据污水处理要求的不同调整过滤效果，对于出水要求较低的工况，就会造成过滤装置耗材的浪费，对于设备成本高的过滤装置，造成的成本消耗较大；而对于出水要求较高的工况，则需要对现有系统做调整，耗费人工和时间。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水过滤装置，以至少解决上述背景技术中提出的难以适用不同工况需求的技术问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种污水过滤装置，包括壳体和封盖，所述的壳体内设置有第一滤芯安装槽和第二滤芯安装槽，以滤芯安装槽的延伸方向为前后方向，所述的第一滤芯安装槽和第二滤芯安装槽均为前开口的槽体，第一滤芯安装槽的后端面上设置有第一快接母插头，第二滤芯安装槽的后端面上设置有第二快接母插头，所述的壳体还设置有均沿前后方向延伸的第一连通管和第二连通管，第一滤芯安装槽、第一连通管、第二滤芯安装槽和第二连通管沿周向依次均匀分布，第一快接母插头的后端连接第一三通，第一三通的第二端连接进水管，第一三通的第三端通过管路连接第一连通管的后端，第二快接母插头的后端通过管路连接第二连通管的后端，
第一滤芯安装槽内安装有第一滤芯装置，第二滤芯安装槽内安装有第二滤芯装置，第一滤芯装置的两端和第二滤芯装置的两端均为快接公插头，第一滤芯装置后端的快接公插头插装于第一快接母插头内，第二滤芯装置后端的快接公插头插装于第二快接母插头内，
第一连通管的前端和第二连通管的前端均连接有快接公插头，第一滤芯装置前端的快接公插头、第二滤芯装置前端的快接公插头、第一连通管的快接公插头和第二连通管的快接公插头的轴心线均位于第一圆柱面上且前端面相平齐；
所述的封盖安装于壳体的前侧，且壳体上设置有驱动封盖绕第一圆柱面的轴心线旋转的旋转驱动装置，
封盖上设置有沿前后方向可移动的移动架，封盖上设置有驱动移动架前后移动的移动驱动装置，可选的，所述的移动驱动装置为多个沿前后方向设置于封盖上的驱动液压缸，驱动液压缸的活塞杆与移动架固定连接；
所述的移动架上设置有沿周向依次均匀布设的第三快接母插头、第四快接母插头、第五快接母插头和第六快接母插头，第三快接母插头、第四快接母插头、第五快接母插头和第六快接母插头的轴心线也均位于第一圆柱面上且后端面相平齐，
第三快接母插头的前端通过管路连接第五快接母插头的前端，第六快接母插头的前端连接第二三通，第二三通的第二端通过管路依次连接电磁阀和第四快接母插头的前端，第二三通的第三端连接排水管，
旋转驱动装置驱动封盖旋转到相应位置后，移动驱动装置驱动移动架向后移动，以使移动架上的各快接公插头与壳体前端的各母插头对应相连接。
本发明的进水管和排水管为固定设置的，通过旋转封盖即可调整两个旅行装置的串联和并联，从而实现同一装置能够使用两种不同水质要求的工况，通过设置多个本发明所述的污水过滤装置，可是水质满足更多的工况需求。可实现装置的自动调整，无需人工干预，调节难度低，方便快捷。
可选的，所述的第三快接母插头连接第一滤芯装置前端的快接公插头，第四快接母插头连接第一连通管的快接公插头，第五快接母插头连接第二滤芯装置前端的快接公插头，第六快接母插头连接第二连通管的快接公插头。
可选的，所述的第三快接母插头连接第一连通管的快接公插头，第四快接母插头连接第二滤芯装置前端的快接公插头，第五快接母插头连接第二连通管的快接公插头，第六快接母插头连接第一滤芯装置前端的快接公插头。
可选的，所述的旋转驱动装置包括设置于壳体内的第一转轴和驱动电机，第一转轴的一端与驱动电机连接传动，第一转轴的另一端与盖体固定连接。
可选的，所述的各快接母插头内和/或各快接公插头的表面设置有密封快接母插头与快接公插头之间间隙的密封圈。
优选的，所述的壳体上设置有将第一滤芯装置限位于第一滤芯安装槽内的第一插销。
优选的，所述的壳体上设置有将第二滤芯装置限位于第二滤芯安装槽内的第二插销。
本发明的有益效果：
本发明的进水管和排水管为固定设置的，通过旋转封盖即可调整两个旅行装置的串联和并联，从而实现同一装置能够使用两种不同水质要求的工况，通过设置多个本发明所述的污水过滤装置，可是水质满足更多的工况需求。可实现装置的自动调整，无需人工干预，调节难度低，方便快捷。
（发明人：李宗海）
