申请日2021.02.22
公开（公告）日2021.05.18
IPC分类号C02F9/14; C02F3/34; C02F1/72; C02F3/30; C02F1/32
摘要
本发明公开了一种具有沉淀生物氧化光催化的5级串联净水设备及工艺，包括景观水池、控制器、低水位传感器、高水位传感器、水质检测器、5级串联净水设备，5级串联净水设备包括与景观水池连接的排污池、沉淀池、两级微生物净化池和清水池，排污池与沉淀池电连接，在沉淀池上方设置有与第一抽水泵连通的沉淀入口，在沉淀入口的下方中心设置有第一密封室，第一密封室内设置有第一电机，第一电机的输出连接有绕线盘，在绕线盘上卷绕有钢丝绳索，钢丝绳索的下方伸出第一密封室后连接有安装架，安装架的下方连接有开口朝上的U型沉淀滤网，两级微生物净化池包括第一微生物过滤池和第二微生物处理池。本发明提高污水处理效果。
权利要求书

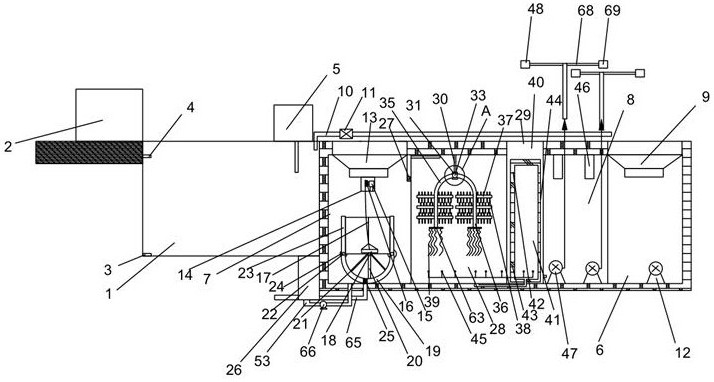

1.一种具有沉淀生物氧化光催化的5级串联净水设备，包括景观水池（1）和控制器（2），其特征在于：在景观水池（1）内设置有与控制器（2）电连接的低水位传感器（3）、高水位传感器（4）以及水质检测器（5），所述的水质检测器（5）用于检测水质的氨氮含量、PH值、悬浮物、化学需氧量COD、总磷氨氮，在景观水池（1）的侧边设置有5级串联净水设备，所述的5级串联净水设备包括排污池（6）、沉淀池（7）、两级微生物净化池和清水池（8），所述排污池（6）上设置有进污口（9），所述进污口（9）通过连接管（10）与景观水池（1）底部连通，在连接管（10）上设置有与控制器（2）电连接的第一电动阀（11），所述排污池（6）通过第一抽水泵（12）与沉淀池（7）电连接，在沉淀池（7）上方设置有与第一抽水泵（12）连通的沉淀入口（13），在沉淀入口（13）的下方中心设置有第一密封室（14），所述第一密封室（14）内设置有第一电机（15），所述第一电机（15）的输出连接有绕线盘（16），在绕线盘（16）上卷绕有钢丝绳索（17），所述钢丝绳索（17）的下方伸出第一密封室（14）后连接有安装架（18），所述安装架（18）的下方连接有开口朝上的U型沉淀滤网（19），所述U型沉淀滤网（19）内的中心设置有主体钢管（20），所述主体钢管（20）外环形分布有一根以上的连接钢管（21），每一根连接钢管（21）的另一端与U型沉淀滤网（19）内部连接，所述U型沉淀滤网（19）的上端两侧分别通过一根第一转轴（22）转动连接有向上延伸的C型过滤夹座（23），两个C型过滤夹座（23）开口配合构成筒体过滤网，所述第一转轴（22）通过第二电机（24）连接，在U型沉淀滤网（19）的下端通过可伸缩软管（25）与下方的排污口（65）连接，所述排污口（65）的另一端连接有淤泥压缩器（26），所述淤泥压缩器（26）的输出排放压缩淤泥，所述淤泥压缩器（26）的出水口通过回流管（53）连接沉淀池（7），所述沉淀池（7）侧边设置有输入端伸入两级微生物净化池内的第二抽水泵（27），所述的两级微生物净化池包括第一微生物过滤池（28）和第二微生物处理池（29），所述第一微生物过滤池（28）上方设置有连接架（30），在连接架（30）下端连接有第二密封室（31），在第二密封室（31）内设置有电机支架（32），在电机支架（32）的前后均设置有一个第三电机（33），所述第三电机（33）的输出分别连接有一根第二转轴（34），所述第二转轴（34）上转动连接有倒J字形的钢丝支架（35），两个钢丝支架（35）对称设置并配合构成开口朝下的U型钢丝架（36），在钢丝支架（35）上横向穿插有一根以上的钢丝连杆（37），每一根钢丝连杆（37）上均插接有一根以上间隔设置的填料棒（38），所述第二抽水泵（27）的输出位于U型钢丝架（36）的上方，在每一根钢丝支架（35）下方连接有横向管（63），横向管（63）上悬挂有一根以上的纤维填料丝（39），所述的第二微生物处理池（29）包括之间存在活动空隙（42）的外室（40）和内室（41），所述活动空隙（42）内填充有微生物载体（43），且所述外室（40）和内室（41）之间设置有筛网（44），在内室（41）内以及第一微生物过滤池（28）内均设置有一个以上的微曝气头（45），所述第一微生物过滤池（28）底部与内室（41）贯通，在清水池（8）内设置有紫外杀菌灯（46），所述清水池（8）通过第三抽水泵（47）与景观水池（1）连通，所述第三抽水泵（47）与景观水池（1）连通的支路上设置有与控制器（2）电连接的第二电动阀（48），同时所述的进污口（9）还可以连接生活污水管，在第三抽水泵（47）与景观水池（1）连通的管路上还连接有直接排放口（68），在直接排放口（68）上连接有第三电动阀（69）。
2.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：所述控制器（2）置于景观水池（1）侧边的底座（49）上，在底座（49）上还设置有第一水泵（50），所述第一水泵（50）的输入口与景观水池（1）连接，所述第一水泵（50）的输出连接有密封的稀释仓（51），在稀释仓（51）的侧边设置有与稀释仓（51）连通的用于检测臭阀值的气味检测器（52），所述气味检测器（52）与控制器（2）电连接。
3.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：在两根横向管（63）上连接有能够拉伸的拉伸管（54），在拉伸管（54）上悬挂有一根以上的纤维填料束（55），所述拉伸管（54）褶皱时，下方的纤维填料束（55）全部紧凑在一起。
4.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：每一根填料棒（38）包括位于横向管（63）上下的上连接部（56）和下连接部（57），所述上连接部（56）下端设置有内螺纹段（58），在下连接部（57）上设置有与内螺纹段（58）配合的外螺纹段（59），在横向管（63）上设置有设置有便于外螺纹段（59）穿过的连接通孔（60），所述连接架（30）安装到盖门（67）上，所述盖门（67）可拆卸安装到第一微生物过滤池（28）上方。
5.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：所述连接架（30）的上端连接有位于第一微生物过滤池（28）上的第一气缸（61），在第一气缸（61）设于第三密封室（62）内。
6.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：所述筛网（44）包括位于内室（41）外侧的内筛网（44-1）和位于外室（40）的外筛网（44-2），所述内筛网（44-1）与外筛网（44-2）之间构成所述活动空隙（42）。
7.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：在进污口（9）上设置有初级过滤网（64）。
8.根据权利要求1所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于：在回流管（53）上连接有第四抽水泵（66）。
9.一种具有沉淀生物氧化光催化的5级串联净水工艺，包括采用1-8中任意一项权利要求所述的一种具有沉淀生物氧化光催化的5级串联净水设备，其特征在于具体包括以下设备：
S1、通过水质检测器（5）实时监测景观水池（1）的水质，当水质中的氨氮含量或PH值或悬浮物或化学需氧量或总磷氨氮量大于预设阀值时，控制器（2）启动第一电动阀（11）工作，直至低水位传感器（3）检测到信号后，第一电动阀（11）关闭；
S2、将景观水池（1）送入5级串联净水设备中，先利用排污池（6）收集废水，然后将收集的废水送入到沉淀池（7）内，利用沉淀池（7）内的U型沉淀滤网（19）对废水进行过滤并沉淀，过滤后的污水从U型沉淀滤网（19）流出保留在沉淀池（7）内，而淤泥留在沉淀池（7）U型沉淀滤网（19）内；
S3、过滤淤泥后的污水通过第二抽水泵（27）抽入第一微生物过滤池（28），利用填料棒（38），用于吸附水中的悬浮物，同时利用下方的纤维填料丝（39）去除水中的磷和氮；
S4、然后处理后的污水进入第二微生物处理池（29），由于第二微生物处理池（29）内的微生物载体（43）前期经过低温晾晒和干化使微生物载体（43）内的微生物在活动空隙（42）内处于休眠，构成微生物培育床，然后通过第二微生物处理池（29）的微曝气头（45）产生进行高压曝气，微生物菌种能在活动空隙（42）中快速复生，对污水进行处理，以除去水中的BOD；
S5、处理后的干净水进入清水池（8）内，利用紫外灯进行杀菌，然后利用第三抽水泵（47）抽回到景观水池（1）中，循环处理景观水，直至高水位传感器（4）检测到信号后，第三抽水泵（47）停止抽水，同时当第一电动阀（11）停止状态下，检测到排污池（6）有大量水流进入时，判断为生活污水处理环境，此时启动第三电动阀（69）进行水处理并排水。
10.根据权利要求9所述的一种具有沉淀生物氧化光催化的5级串联净水工艺，其特征在于：在步骤S2中的纤维填料丝（39）为二氧化钛负载高分子纤维丝。
说明书
一种具有沉淀生物氧化光催化的5级串联净水设备及工艺
技术领域
本发明涉及一种净水处理设备的技术领域，尤其涉及一种具有沉淀生物氧化光催化的5级串联净水设备及工艺。
背景技术
随着城市的不断发展，越来越多的住宅小区都设置了景观池，但是由于现有的住宅小区景观水体多为静止的封闭体系，水体的复氧能力较差，自净能力有限，水质难以长期保持，时间一长，水中的污染物由于缺氧而发生厌氧反应，从而散发出难闻的气体，夏天尤其严重。此外，景观水体中的氮、磷等营养物质富集，使藻类异常增殖，产生“水华”或“湖靛”，水体透明度下降，溶解氧降低，水质恶化，严重时会发生水华的显现，致使水中的藻类大量繁殖，水体变黑发臭，破坏周围的自然环境和居民的生活环境，引起周围居民的布满，甚至居民的投诉，与改善人民生活条件的初衷正好背道而驰。
因此如何实现对景观水进行自动检测、自动进行处理并净化，最终保证景观水不发生水体发臭、藻类大量繁殖等大量问题显得尤为重要。
发明内容
本发明的目的在于提供一种具有沉淀生物氧化光催化的5级串联净水设备，以解决现有技术的问题。
为实现上述目的，本发明提供如下技术方案：一种具有沉淀生物氧化光催化的5级串联净水设备，包括景观水池和控制器，在景观水池内设置有与控制器电连接的低水位传感器、高水位传感器以及水质检测器，所述的水质检测器用于检测水质的氨氮含量、PH值、悬浮物、化学需氧量COD、总磷氨氮，在景观水池的侧边设置有5级串联净水设备，所述的5级串联净水设备包括排污池、沉淀池、两级微生物净化池和清水池，所述排污池上设置有进污口，所述进污口通过连接管与景观水池底部连通，在连接管上设置有与控制器电连接的第一电动阀，所述排污池通过第一抽水泵与沉淀池电连接，在沉淀池上方设置有与第一抽水泵连通的沉淀入口，在沉淀入口的下方中心设置有第一密封室，所述第一密封室内设置有第一电机，所述第一电机的输出连接有绕线盘，在绕线盘上卷绕有钢丝绳索，所述钢丝绳索的下方伸出第一密封室后连接有安装架，所述安装架的下方连接有开口朝上的U型沉淀滤网，所述U型沉淀滤网内的中心设置有主体钢管，所述主体钢管外环形分布有一根以上的连接钢管，每一根连接钢管的另一端与U型沉淀滤网内部连接，所述U型沉淀滤网的上端两侧分别通过一根第一转轴转动连接有向上延伸的C型过滤夹座，两个C型过滤夹座开口配合构成筒体过滤网，所述第一转轴通过第二电机连接，在U型沉淀滤网的下端通过可伸缩软管与下方的排污口连接，所述排污口的另一端连接有淤泥压缩器，所述淤泥压缩器的输出排放压缩淤泥，所述淤泥压缩器的出水口通过回流管连接沉淀池，所述沉淀池侧边设置有输入端伸入两级微生物净化池内的第二抽水泵，所述的两级微生物净化池包括第一微生物过滤池和第二微生物处理池，所述第一微生物过滤池上方设置有连接架，在连接架下端连接有第二密封室，在第二密封室内设置有电机支架，在电机支架的前后均设置有一个第三电机，所述第三电机的输出分别连接有一根第二转轴，所述第二转轴上转动连接有倒J字形的钢丝支架，两个钢丝支架对称设置并配合构成开口朝下的U型钢丝架，在钢丝支架上横向穿插有一根以上的钢丝连杆，每一根钢丝连杆上均插接有一根以上间隔设置的填料棒，所述第二抽水泵的输出位于U型钢丝架的上方，在每一根钢丝支架下方连接有横向管，横向管上悬挂有一根以上的纤维填料丝，所述的第二微生物处理池包括之间存在活动空隙的外室和内室，所述活动空隙内填充有微生物载体，且所述外室和内室之间设置有筛网，在内室内以及第一微生物过滤池内均设置有一个以上的微曝气头，所述第一微生物过滤池底部与内室贯通，在清水池内设置有紫外杀菌灯，所述清水池通过第三抽水泵与景观水池连通，所述第三抽水泵与景观水池连通的支路上设置有与控制器电连接的第二电动阀，同时所述的进污口还可以连接生活污水管，在第三抽水泵与景观水池连通的管路上还连接有直接排放口，在直接排放口上连接有第三电动阀。
为了实现对污水的高精度检测，所述控制器置于景观水池侧边的底座上，在底座上还设置有第一水泵，所述第一水泵的输入口与景观水池连接，所述第一水泵的输出连接有密封的稀释仓，在稀释仓的侧边设置有与稀释仓连通的用于检测臭阀值的气味检测器，所述气味检测器与控制器电连接。
作为优选，在两根横向管上连接有能够拉伸的拉伸管，在拉伸管上悬挂有一根以上的纤维填料束，所述拉伸管褶皱时，下方的纤维填料束全部紧凑在一起。
为了后期方便拆卸填料，每一根填料棒包括位于横向管上下的上连接部和下连接部，所述上连接部下端设置有内螺纹段，在下连接部上设置有与内螺纹段配合的外螺纹段，在横向管上设置有设置有便于外螺纹段穿过的连接通孔，所述连接架安装到盖门上，所述盖门可拆卸安装到第一微生物过滤池上方。
为了调节填料高度，所述连接架的上端连接有位于第一微生物过滤池上的第一气缸，在第一气缸设于第三密封室内。
为了实现对微生物载体进行限位，所述筛网包括位于内室外侧的内筛网和位于外室的外筛网，所述内筛网与外筛网之间构成所述活动空隙。
为了提高过滤效率，在进污口上设置有初级过滤网。
为了提高回流效率，在回流管上连接有第四抽水泵。
本发明还公开了一种具有沉淀生物氧化光催化的5级串联净水工艺，包括一种具有沉淀生物氧化光催化的5级串联净水设备，其具体包括以下设备：
S1、通过水质检测器实时监测景观水池的水质，当水质中的氨氮含量或PH值或悬浮物或化学需氧量或总磷氨氮量大于预设阀值时，控制器启动第一电动阀工作，直至低水位传感器检测到信号后，第一电动阀关闭；
S2、将景观水池送入5级串联净水设备中，先利用排污池收集废水，然后将收集的废水送入到沉淀池内，利用沉淀池内的U型沉淀滤网对废水进行过滤并沉淀，过滤后的污水从U型沉淀滤网流出保留在沉淀池内，而淤泥留在沉淀池U型沉淀滤网内；
S3、过滤淤泥后的污水通过第二抽水泵抽入第一微生物过滤池，利用填料棒，用于吸附水中的悬浮物，同时利用下方的纤维填料丝去除水中的磷和氮；
S4、然后处理后的污水进入第二微生物处理池，由于第二微生物处理池内的微生物载体前期经过低温晾晒和干化使微生物载体内的微生物在活动空隙内处于休眠，构成微生物培育床，然后通过第二微生物处理池的微曝气头产生进行高压曝气，微生物菌种能在活动空隙中快速复生，对污水进行处理，以除去水中的BOD；
S5、处理后的干净水进入清水池内，利用紫外灯进行杀菌，然后利用第三抽水泵抽回到景观水池中，循环处理景观水，直至高水位传感器检测到信号后，第三抽水泵停止抽水，同时当第一电动阀停止状态下，检测到排污池有大量水流进入时，判断为生活污水处理环境，此时启动第三电动阀进行水处理并排水；
进一步，在步骤S2中的纤维填料丝为二氧化钛负载高分子纤维丝。
本发明具有以下技术效果：1、能够实现检测景观水，一旦发现景观水出现水质文件进行自动对污水进行净化处理；避免由于水质变臭而影响周围居民环境；2、通过将第一微生物过滤池内的填料进行特定的填料结构设置，进一步提高对污水的净化处理过程；3、通过对过滤网的结构进行设置，进一步提高对淤泥过滤效果，同时通过设置可调节淤泥过滤开口大小，提高对淤泥的储存容积，需要调节时通过驱动两侧的第二电机旋转带动C型过滤夹座开口向外扩大，或向内缩小，方便扩大淤泥储存容积或开口变小时，一旦淤泥进入就不可出来，进一步提高对淤泥与水的过滤效果，同时整个U型沉淀滤网通过上方的钢丝绳索以及绕线盘配合实现高度调节，提高过滤效果；4、通过将第二微生物处理池内设置微生物载体，且微生物载体前期经过低温晾晒和干化使微生物载体内的微生物在活动空隙内处于休眠，构成微生物培育床，然后通过第二微生物处理池的微曝气头产生进行高压曝气，微生物菌种能在活动空隙中快速复生，进一步提高净化效果。
（发明人：王栋;冯佳慧;崔琦;夏明豹;徐佩红）
