申请日2020.12.15
公开（公告）日2021.04.30
IPC分类号C02F3/32; C02F3/28; C02F3/10; C02F7/00
摘要
一种强化型折流式生态湿地净化系统及其净化方法，包括与进水口相连通的缓冲沉淀区，所述的缓冲沉淀区依次与强化处理区、生态净化区和湿地涵养区相连，湿地涵养区与出水口连通；强化处理区、生态净化区和湿地涵养区内均设有导流潜堤，导流潜堤相互错开设置形成了S形水流通道。本发明提出一种强化型折流式生态湿地净化系统及其净化方法，强化处理区、生态净化区和湿地涵养区内均设有导流潜堤，导流潜堤相互错开设置形成了S形水流通道；减少生态湿地净化系统的用地面积。
权利要求书

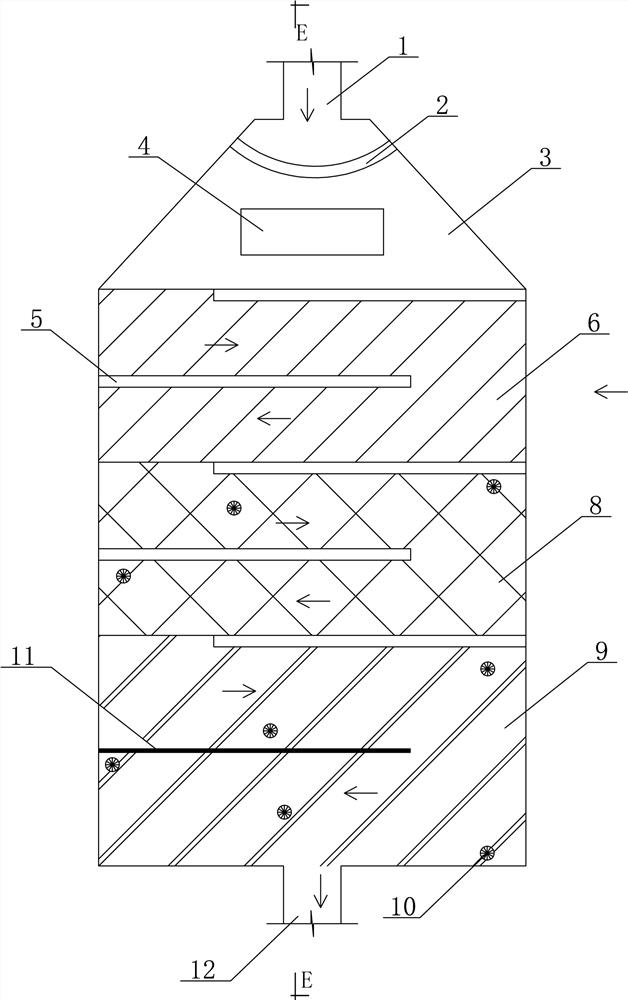

1.一种强化型折流式生态湿地净化系统，其特征在于：包括与进水口（1）相连通的缓冲沉淀区（3），所述的缓冲沉淀区（3）依次与强化处理区（6）、生态净化区（8）和湿地涵养区（9）相连，湿地涵养区（9）与出水口（12）连通；强化处理区（6）、生态净化区（8）和湿地涵养区（9）内均设有导流潜堤（5），导流潜堤（5）相互错开设置形成了S形水流通道。
2.根据权利要求1所述的强化型折流式生态湿地净化系统，其特征在于：缓冲沉淀区（3）设有跌水坎（2），跌水坎（2）靠近进水口（1）设置。
3.根据权利要求2所述的强化型折流式生态湿地净化系统，其特征在于：缓冲沉淀区（3）中部设有复合纤维浮动湿地（4）。
4.根据权利要求3所述的强化型折流式生态湿地净化系统，其特征在于：复合纤维浮动湿地（4）用于种植水生植物。
5.根据权利要求1-4中任意一项所述的强化型折流式生态湿地净化系统，其特征在于：生态净化区（8）和湿地涵养区（9）内设置有多个涌浪机（10）。
6.根据权利要求1-4中任意一项所述的强化型折流式生态湿地净化系统，其特征在于：湿地涵养区（9）内设置有生态软围隔（11），生态软围隔（11）位于最后一个导流潜堤（5）的下游侧设置，且生态软围隔（11）与多个导流潜堤（5）形成了S形水流通道。
7.根据权利要求6中所述的强化型折流式生态湿地净化系统，其特征在于：强化处理区（6）内设置有EHBR膜系统（7）。
8.根据权利要求1-7中任意一项所述的强化型折流式生态湿地净化系统的净化方法，其特征在于包括如下步骤：
S1：污水厂尾水通过进水口（1）流经跌水坎（2），跌水坎（2）对下泄水流具有一定的消能缓冲作用，同时跌水层增加了水体溶氧；
S2：尾水经过跌水坎（2）排入缓冲沉淀区（3），缓冲沉淀区（3）和复合纤维浮动湿地（4）营造相对厌氧的环境，用于提升尾水的可生化性；同时复合纤维浮动湿地（4）种植水生植物，纤维和植物根系形成生物膜系统，截留大量的固体悬浮物并对尾水进行净化；
S3：水流进入强化处理区（6）时，EHBR膜系统（7）对水进一步强化处理；利用导流潜堤（5）延长水力停留时间；在生态净化区（8）内设置导流潜堤（5）和涌浪机（10），用于改善水动力条件，同时涌浪机（10）还能对水体进行复氧，增强水体的净化功能；
S4：在湿地涵养区（9）内设置生态软围隔（11），用于优化调整大水域的流态，延长湿地涵养区水力停留时间；生态净化区（8）和湿地涵养区（9）均设有水生植物和水生动物，通过搭配一定比例的水生动植物，构建健康完整的水生态系统对水体进行最终净化。
9.根据权利要求8所述的强化型折流式生态湿地净化系统的净化方法，其特征在于：
将缓冲沉淀区（3）平均水深设置为3.0m±0.5m，通过深潭营造相对厌氧环境，提高污水可生化性，在排水时能够沉淀尾水悬浮物，保障后续工艺流程净化效果；
将强化处理区（6）平均水深设置为1.5m±0.5m，通过设置EHBR膜系统，结合设置S形水流通道，增加水力停留时间，减少水体短流，消减水中大部分的COD和氨氮；
利用生态净化区（8）和湿地涵养区（9）组成稳定塘进一步削减COD、NH3-N和TP，构建健康、完整的水生态系统，达到水质净化和生态修复的目标。
说明书
强化型折流式生态湿地净化系统及其净化方法
技术领域
本发明属于生态湿地工程技术领域，特别涉及一种强化型折流式生态湿地净化系统及其净化方法。
背景技术
随着社会经济的快速发展，我国的城镇化也取得了巨大的成就，大量的生活污水已成为水体污染的主要来源。虽然相继建设了大量城镇污水处理厂，但污水处理厂尾水是指经处理但尚未达到水环境标准的排水，这对城市内自净能力有限或已受污染的受纳水体来说，并不能从根本上解决受纳水体的富营养化问题。
同时，污水处理厂尾水排放量大，回用率低，对该类水体进行深度净化后排放至城市河湖作为补水水源至关重要，常规生态湿地处理方法要达到净化效果，需用地面积大。例如中国专利文献CN201710236730.5公开的“一种湿地净化系统及其净化方法”，湿地净化系统的占用面积大，不利于节约土地资源。
中国专利文献CN102234165B公开了“一种使用人工湿地净化污水的系统和净化自来水厂污染源水的系统方法”，其将微污染的水源，在进自来水厂前通过预处理区、水位提升和曝气充氧区、湿地根孔生态净化区、深度净化区和达标引水区等多个功能区处理后，以提高供水安全，核心创新技术是为了提高处理效率，人工构筑湿地根孔技术，解决传统潜流人工湿地填料易堵塞、更新难等问题。然而上述净化工艺过程复杂，且处理同水质、水量的污水达到相同净化要求时，必须采用相对较大规模化的场地，同时水力调控亦给运维管理带来一定的难度。
发明内容
鉴于背景技术所存在的技术问题，本发明所提供的强化型折流式生态湿地净化系统，强化处理区、生态净化区和湿地涵养区内均设有导流潜堤，导流潜堤相互错开设置形成了S形水流通道；减少生态湿地净化系统的用地面积。
为了解决上述技术问题，本发明采取了如下技术方案来实现：
一种强化型折流式生态湿地净化系统，包括与进水口相连通的缓冲沉淀区，所述的缓冲沉淀区依次与强化处理区、生态净化区和湿地涵养区相连，湿地涵养区与出水口连通；强化处理区、生态净化区和湿地涵养区内均设有导流潜堤，导流潜堤相互错开设置形成了S形水流通道。
优选的方案中，所述的缓冲沉淀区设有跌水坎，跌水坎靠近进水口设置。
优选的方案中，所述的缓冲沉淀区中部设有复合纤维浮动湿地。
优选的方案中，所述的复合纤维浮动湿地用于种植水生植物。
优选的方案中，所述的生态净化区和湿地涵养区内设置有多个涌浪机。
优选的方案中，所述的湿地涵养区内设置有生态软围隔，生态软围隔位于最后一个导流潜堤的下游侧设置，且生态软围隔与多个导流潜堤形成了S形水流通道。
优选的方案中，所述的强化处理区内设置有EHBR膜系统。
本专利可达到以下有益效果：
1、相对于现有技术，本发明通过设置缓冲沉淀区、强化处理区、生态净化区和湿地涵养区形成生态湿地净化系统，可以增强污水处理厂尾水深度处理效果，减少尾水直排河湖带来的水环境压力；减少生态湿地净化系统的用地面积，产生良好的景观效果；净化后的尾水进行回收利用还能作为城市河湖的补水水源，减轻城市水资源短缺问题。
2、相比于中国专利文献CN102234165B公开了“一种使用人工湿地净化污水的系统和净化自来水厂污染源水的系统方法”而言，本发明可充分利用城市有限的水体，对污染浓度相对较高的污水厂尾水进行高效的深度处理，各系统及特殊流道的有效结合应用，既提高了污水、尾水的处理率，后期的运维管理难度和成本均较低。
（发明人：卢聪;袁建伟;惠二青;蔡意;邓柏松;孙小琴;周小国;李曼;汪雨恬）
