申请日2020.09.03
公开（公告）日2021.05.07
IPC分类号F04F10/00
摘要
本实用新型公开一种污水或液态污泥节能提升装置，包括提升罐、提升气管和气源设备，所述提升罐的上端设置出液管，下端设置进液口；所述的提升气管设于提升罐的侧边，提升气管的一端和气源设备连通，另一端插入提升罐内且管口朝上正对出液管，该端管口连接有上小下大的喷嘴，所述喷嘴的轴线和出液管的轴线同轴。本实用新型能够实现污水或液态污泥的提升输送，节省能耗，避免输送的堵塞问题。
权利要求书
1.一种污水或液态污泥节能提升装置，其特征在于：包括提升罐、提升气管和气源设备，所述提升罐的上端设置出液管，下端设置进液口；所述的提升气管设于提升罐的侧边，提升气管的一端和气源设备连通，另一端插入提升罐内且管口朝上正对出液管，该端管口连接有上小下大的喷嘴，所述喷嘴的轴线和出液管的轴线同轴。
2.根据权利要求1所述的污水或液态污泥节能提升装置，其特征在于：所述提升气管位于提升罐外的部分和出液管之间连接有固定杆。
3.根据权利要求1所述的污水或液态污泥节能提升装置，其特征在于：所述的提升气管上设置有流量调节阀门。
4.根据权利要求1所述的污水或液态污泥节能提升装置，其特征在于：所述的气源设备为鼓风机或压缩机。
说明书
一种污水或液态污泥节能提升装置
技术领域
本实用新型涉及环保设备技术领域，具体涉及一种污水或液态污泥节能提升装置。
背景技术
目前环保要求越来越严格，污水在排放之前必须要经过一定的处理，合格后方能排放。污水处理要经过不同的工艺，流经不同的污水设施，沉淀产生液态污泥，污水和液态污泥要在各个设备之间进行输送，某些位置还要进行提升，而目前常用的提升设备通常是污水泵，污水泵在使用过程中往往会存在容易堵塞的问题，遇到水量少的时候要关小泵出口阀门,容易造成憋压损坏,同时运行的功率通常会大于实际需要的功率，造成能耗较大，而污泥泵放在沉淀池底部很难安装，更难维修。
发明内容
针对现有技术中存在的问题，本实用新型提供一种污水或液态污泥节能提升装置，能够实现污水或液态污泥的提升输送，节省能耗，避免输送的堵塞问题。

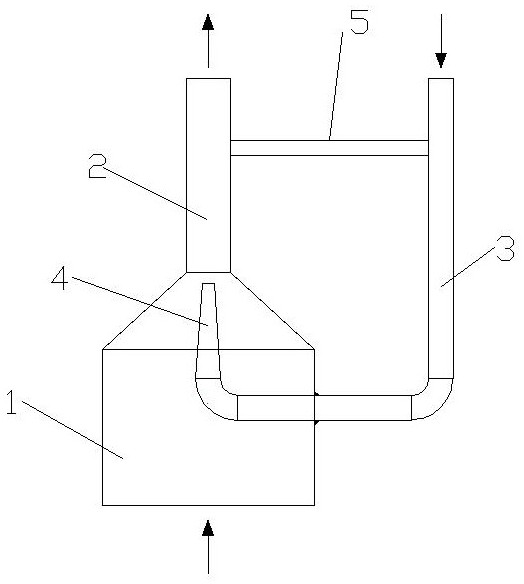

本实用新型所采用的技术方案是：提供一种污水节能提升装置，包括提升罐、提升气管和气源设备，所述提升罐的上端设置出液管，下端设置进液口；所述的提升气管设于提升罐的侧边，提升气管的一端和气源设备连通，另一端插入提升罐内且管口朝上正对出液管，该端管口连接有上小下大的喷嘴，所述喷嘴的轴线和出液管的轴线同轴。
作为本技术方案的优选，所述提升气管位于提升罐外的部分和出液管之间连接有固定杆。
作为本技术方案的优选，所述的提升气管上设置有流量调节阀门。
作为本技术方案的优选，所述的气源设备为鼓风机或压缩机。
采用以上结构后，本实用新型污水或液态污泥节能提升装置通过提升气管将气体送至提升罐内并上升至出液管，提升罐内形成负压，污水或液态污泥不断的从下端的进液口进入，实现污水或液态污泥的提升，本实用新型使用气体作为动力，避免污水泵或污泥泵的堵塞问题，节省了能耗，在液体物质输送领域都可以进行使用。
（发明人：冯臻;冯裕）
