申请日2021.04.20
公开（公告）日2021.06.18
IPC分类号C02F1/52; C02F1/44; C02F103/34
摘要
本发明涉及化妆品废水处理技术领域，尤其涉及一种新型高效的化妆品废水处理设备，包括外筒体，所述外筒体的下端固定安装有支撑框架，所述外筒体的上端固定安装有顶盖，所述顶盖的上端沿中轴贯穿设置有进水管，所述外筒体的内侧通过驱动机构转动安装有同轴的转动轴，所述转动轴的外表面靠近上端处固定安装有散水盘，所述外筒体的内壁靠近上端处固定安装有外形呈倒立的圆台形状的第一过滤膜，所述第一过滤膜的下方固定连通有外形呈圆柱状的第二过滤膜，所述第二过滤膜的下端固定连接有连接筒，本发明利于污水与絮状物的充分分离，分离彻底便利，免去了传统中絮状物沉淀去除的步骤，也提高了处理效率，也避免了传统滤布过滤时易阻塞的问题发生。
权利要求书

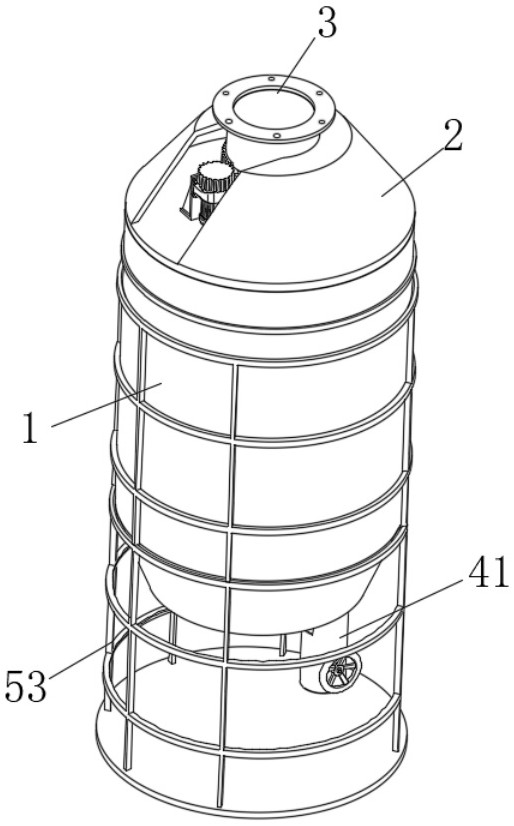

1.一种新型高效的化妆品废水处理设备，包括外筒体（1），所述外筒体（1）的下端固定安装有支撑框架（53），其特征在于：所述外筒体（1）的上端固定安装有顶盖（2），所述顶盖（2）的上端沿中轴贯穿设置有进水管（3），所述外筒体（1）的内侧通过驱动机构转动安装有同轴的转动轴（4），所述转动轴（4）的外表面靠近上端处固定安装有散水盘（5），所述外筒体（1）的内壁靠近上端处固定安装有外形呈倒立的圆台形状的第一过滤膜（13），所述第一过滤膜（13）的下方固定连通有外形呈圆柱状的第二过滤膜（16），所述第二过滤膜（16）的下端固定连接有连接筒（18），所述外筒体（1）的下端面插入安装有可以拆卸的接水斗（37），且所述接水斗（37）的上端端口对接连接筒（18）的下端端口，所述转动轴（4）的外表面固定安装有顺应着第一过滤膜（13）内壁螺旋向下方延伸的刮动旋叶（19），所述转动轴（4）的外表面靠近刮动旋叶（19）的下方处延伸出推挤旋叶（21），所述转动轴（4）的外表面延伸出穿过推挤旋叶（21）内侧的拨打叶片（52），所述推挤旋叶（21）与第二过滤膜（16）的内壁相贴合，所述转动轴（4）的下端固定连接有连接柱（23），且所述连接柱（23）位于连接筒（18）的内侧，所述连接柱（23）的上端边沿上开设有倾斜顶边（25），所述连接柱（23）的外表面延伸出外套旋叶（22），所述外套旋叶（22）、推挤旋叶（21）与刮动旋叶（19）的螺旋方向相同，所述接水斗（37）的内侧固定安装有托网（24），所述托网（24）的上端面沿竖向通过弹性机构活动安装有按压块（31），所述按压块（31）的上端与连接柱（23）的下端之间设置有随着连接柱（23）转动而间断下压按压块（31）的推挤机构，所述按压块（31）的下半部分外形与托网（24）的内侧形状相同，所述按压块（31）的上端边沿上延伸出滑动插入连接柱（23）下端面的导板（32），所述外筒体（1）与接水斗（37）的下端面之间设置有排水机构。
2.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述驱动机构包括固定安装在顶盖（2）上端面靠近进水管（3）一侧的电机（49）、连接在电机（49）输出轴端的传动齿轮（50）、转动安装在进水管（3）内侧的传动齿圈（51），所述传动齿圈（51）与传动齿轮（50）间相啮合，所述转动轴（4）的上端延伸出顶接杆（8），所述顶接杆（8）的外表面与传动齿圈（51）的内壁间连接有同步杆（48）。
3.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述第一过滤膜（13）的上端端口处固定安装有顶框（11），所述顶框（11）的外表面与外筒体（1）的内壁固定连接，所述第一过滤膜（13）的下端端口固定连接有斗状框（17），所述斗状框（17）与顶框（11）之间连接有若干个倾斜架（12），所述倾斜架（12）的数量设置为若干个且沿着第一过滤膜（13）的外表面呈环形阵列排布，若干个所述倾斜架（12）的外表面共同套设有朝向下方延伸的导水板（14）。
4.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述第二过滤膜（16）的外表面环形阵列连接有若干个竖向架（15），且所述竖向架（15）的下端与连接筒（18）的上端端口固定连接。
5.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述刮动旋叶（19）的内侧边沿与转动轴（4）的外表面之间固定连接有若干个固定杆（20），所述固定杆（20）与转动轴（4）一体成型设置。
6.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述接水斗（37）的外表面延伸出安装盘（38），所述安装盘（38）的上端面与外筒体（1）的下端面相贴合，所述安装盘（38）的下端面靠近边沿处插入有若干个安装螺栓（39），所述安装盘（38）与外筒体（1）之间通过安装螺栓（39）固定安装。
7.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述推挤机构包括开设在连接柱（23）下端面的内空腔（26），所述按压块（31）的上端面延伸出配合壳（29），所述配合壳（29）的外形呈圆筒形状且上端端口开设有弧形凹槽（30），所述弧形凹槽（30）的数量设置为若干个且呈等距的环形阵列排布，所述转动轴（4）的下端延伸至内空腔（26）的内侧且延伸出连接座（27），所述连接座（27）的两侧外表面分别转动安装有转动辊（28），所述弧形凹槽（30）的形状与转动辊（28）的外表面下半部分形状相配合。
8.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述弹性机构包括从按压块（31）下端面垂直延伸出的连接方杆（33），所述连接方杆（33）活动穿过托网（24）的下端面，所述接水斗（37）的内壁上固定连接有支撑杆（34），且所述支撑杆（34）穿过连接方杆（33）的内侧，所述连接方杆（33）的内侧沿竖向延伸出导杆（35），且所述导杆（35）活动穿过连接方杆（33）的内侧，所述导杆（35）的外侧套设有压缩弹簧（36），所述压缩弹簧（36）的上下端分别接触连接方杆（33）的内侧顶面与连接方杆（33）的上端面。
9.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述排水机构包括固定连接在外筒体（1）下端面靠近边沿处的排水总管（41）、固定连接在接水斗（37）下端面的排水支管（40），所述排水支管（40）的下端朝向排水总管（41）的一侧弯折并伸入其内侧，所述排水总管（41）的靠近排水支管（40）的一侧外表面开设有通口（42），所述排水总管（41）的内壁上滑动安装有封住通口（42）的封板（43），所述排水总管（41）的外表面靠近通口（42）的上方处贯穿开设有沿纵向延伸的滑口（44），所述封板（43）的外表面延伸出与滑口（44）滑动配合的T型柱（45），所述排水支管（40）的端部活动穿过封板（43）的一侧外表面，所述封板（43）的外表面延伸出转动套在排水支管（40）外表面的外套筒（46），所述排水支管（40）的外表面延伸出加厚环（47），所述外套筒（46）与加厚环（47）转动连接。
10.根据权利要求1所述的一种新型高效的化妆品废水处理设备，其特征在于：所述散水盘（5）的上端面延伸出若干个环形阵列排布的散水叶（6），所述散水盘（5）的上端面避开散水叶（6）的位置处贯穿开设有若干个散水孔（7），所述转动轴（4）的外表面位于刮动旋叶（19）的内侧处固定套设有飞溅盘（9），所述飞溅盘（9）的上端面环形阵列排布有若干个弧形凸块（10）。
说明书
一种新型高效的化妆品废水处理设备
技术领域
本发明涉及化妆品废水处理技术领域，尤其涉及一种新型高效的化妆品废水处理设备。
背景技术
在化妆品废水处理的过程中，在采用格栅来过滤掉废水中较大废渣后，采用在废水中投人混凝剂，此化合物水解后在废水中形成胶团，与废水中LAS等乳化油产生电中和而凝聚成絮状绒粒，在沉降过程中废水中一些细小的分散固体颗粒亦同时被吸附下沉，从而达到废水净化的目的。常用的混凝剂有硫酸铝、硫酸亚铁、三氯化铁、碱式氯化铝、聚丙烯酰胺等。现有技术中，在絮凝后常通过静置的方式使得杂质沉降，之后再排出表层的废水即可，但此过程中沉淀需要耗费时长，影响效率，其次，排出过程中仍有部分絮状物飘走，也有通过滤膜进行过滤的操作，但滤膜易被絮状物阻塞，影响了排污效率。
发明内容
本发明的目的是为了解决背景技术中存在的问题，而提出的一种新型高效的化妆品废水处理设备。
为达到以上目的，本发明采用的技术方案为：一种新型高效的化妆品废水处理设备，包括外筒体，所述外筒体的下端固定安装有支撑框架，所述外筒体的上端固定安装有顶盖，所述顶盖的上端沿中轴贯穿设置有进水管，所述外筒体的内侧通过驱动机构转动安装有同轴的转动轴，所述转动轴的外表面靠近上端处固定安装有散水盘，所述外筒体的内壁靠近上端处固定安装有外形呈倒立的圆台形状的第一过滤膜，所述第一过滤膜的下方固定连通有外形呈圆柱状的第二过滤膜，所述第二过滤膜的下端固定连接有连接筒，所述外筒体的下端面插入安装有可以拆卸的接水斗，且所述接水斗的上端端口对接连接筒的下端端口，所述转动轴的外表面固定安装有顺应着第一过滤膜内壁螺旋向下方延伸的刮动旋叶，所述转动轴的外表面靠近刮动旋叶的下方处延伸出推挤旋叶，所述转动轴的外表面延伸出穿过推挤旋叶内侧的拨打叶片，所述推挤旋叶与第二过滤膜的内壁相贴合，所述转动轴的下端固定连接有连接柱，且所述连接柱位于连接筒的内侧，所述连接柱的上端边沿上开设有倾斜顶边，所述连接柱的外表面延伸出外套旋叶，所述外套旋叶、推挤旋叶与刮动旋叶的螺旋方向相同，所述接水斗的内侧固定安装有托网，所述托网的上端面沿竖向通过弹性机构活动安装有按压块，所述按压块的上端与连接柱的下端之间设置有随着连接柱转动而间断下压按压块的推挤机构，所述按压块的下半部分外形与托网的内侧形状相同，所述按压块的上端边沿上延伸出滑动插入连接柱下端面的导板，所述外筒体与接水斗的下端面之间设置有排水机构。
优选的，所述驱动机构包括固定安装在顶盖上端面靠近进水管一侧的电机、连接在电机输出轴端的传动齿轮、转动安装在进水管内侧的传动齿圈，所述传动齿圈与传动齿轮间相啮合，所述转动轴的上端延伸出顶接杆，所述顶接杆的外表面与传动齿圈的内壁间连接有同步杆。
优选的，所述第一过滤膜的上端端口处固定安装有顶框，所述顶框的外表面与外筒体的内壁固定连接，所述第一过滤膜的下端端口固定连接有斗状框，所述斗状框与顶框之间连接有若干个倾斜架，所述倾斜架的数量设置为若干个且沿着第一过滤膜的外表面呈环形阵列排布，若干个所述倾斜架的外表面共同套设有朝向下方延伸的导水板。
优选的，所述第二过滤膜的外表面环形阵列连接有若干个竖向架，且所述竖向架的下端与连接筒的上端端口固定连接。
优选的，所述刮动旋叶的内侧边沿与转动轴的外表面之间固定连接有若干个固定杆，所述固定杆与转动轴一体成型设置。
优选的，所述接水斗的外表面延伸出安装盘，所述安装盘的上端面与外筒体的下端面相贴合，所述安装盘的下端面靠近边沿处插入有若干个安装螺栓，所述安装盘与外筒体之间通过安装螺栓固定安装。
优选的，所述推挤机构包括开设在连接柱下端面的内空腔，所述按压块的上端面延伸出配合壳，所述配合壳的外形呈圆筒形状且上端端口开设有弧形凹槽，所述弧形凹槽的数量设置为若干个且呈等距的环形阵列排布，所述转动轴的下端延伸至内空腔的内侧且延伸出连接座，所述连接座的两侧外表面分别转动安装有转动辊，所述弧形凹槽的形状与转动辊的外表面下半部分形状相配合。
优选的，所述弹性机构包括从按压块下端面垂直延伸出的连接方杆，所述连接方杆活动穿过托网的下端面，所述接水斗的内壁上固定连接有支撑杆，且所述支撑杆穿过连接方杆的内侧，所述连接方杆的内侧沿竖向延伸出导杆，且所述导杆活动穿过连接方杆的内侧，所述导杆的外侧套设有压缩弹簧，所述压缩弹簧的上下端分别接触连接方杆的内侧顶面与连接方杆的上端面。
优选的，所述排水机构包括固定连接在外筒体下端面靠近边沿处的排水总管、固定连接在接水斗下端面的排水支管，所述排水支管的下端朝向排水总管的一侧弯折并伸入其内侧，所述排水总管的靠近排水支管的一侧外表面开设有通口，所述排水总管的内壁上滑动安装有封住通口的封板，所述排水总管的外表面靠近通口的上方处贯穿开设有沿纵向延伸的滑口，所述封板的外表面延伸出与滑口滑动配合的T型柱，所述排水支管的端部活动穿过封板的一侧外表面，所述封板的外表面延伸出转动套在排水支管外表面的外套筒，所述排水支管的外表面延伸出加厚环，所述外套筒与加厚环转动连接。
优选的，所述散水盘的上端面延伸出若干个环形阵列排布的散水叶，所述散水盘的上端面避开散水叶的位置处贯穿开设有若干个散水孔，所述转动轴的外表面位于刮动旋叶的内侧处固定套设有飞溅盘，所述飞溅盘的上端面环形阵列排布有若干个弧形凸块。
与现有技术相比，本发明具有以下有益效果：
1、本发明通过将污水散落在第一过滤膜的表面进行过滤，在散落污水的同时对第一过滤膜内壁进行向下方的螺旋清刮，继续送入第二过滤膜内向周围散开过滤，同时也继续向下清刮絮状物，并送至托网内，由同时上下往复运动的按压块对托网内的絮状物推挤，充分榨干水分，利于污水与絮状物的充分分离，分离彻底便利，免去了传统中絮状物沉淀去除的步骤，也提高了处理效率，也避免了传统滤布过滤时易阻塞的问题发生。
2、加入絮凝剂的污水由进水管处送入时，散水盘与散水叶转动时，将污水向周围撒去，较为均匀的散至第一过滤膜的内侧，絮状物会被留在第一过滤膜的内壁上，水将会漏出，在导水板的作用下，导水板下移落至外筒体的内侧底面，随着刮动旋叶的转动，刮动旋叶将絮状物与部分污水顺应着第一过滤膜的内壁刮向下方，在落至连接筒的内侧时，在转动的拨打叶片的作用下，部分污水飞向周围接触第二过滤膜的表面，再次过滤掉污水部分，剩余的含有较少污水的絮状物继续下移，在外套旋叶的作用下向下刮动，直至落至托网内，由于转动过程中驱使按压块往复的下压，将托网内的絮状物挤压，充分榨干其含有的水分，因此对污水的絮状物过滤分离较为彻底，有效除去絮状物中含有的水分。
3、在驱动机构驱使转动轴转动时，即电机通过传动齿轮带动传动齿圈转动，转动的传动齿圈带动同步杆、顶接杆与转动轴共同转动，转动的刮动旋叶将第一过滤膜表面的絮状物刮下，确保不影响漏水，转动时也使得推挤旋叶、外套旋叶持续的将絮状物向下方推挤，并带动转动辊转动，转动辊与弧形凹槽的配合，使得配合壳被间断的向下方推挤，在压缩弹簧的作用下，使得按压块上顶，因此絮状物落入托网的内侧时，会被按压块间断的挤压，充分排出其中含有的水。
4、从托网落出的水通过排水支管送入排水总管内，以集中将过滤掉絮状物的污水排出，后期清理时，旋下安装螺栓后，将排水支管下移，使得接水斗、托网共同下移，此过程中排水支管的下端处延伸通口的内侧下滑，T型柱沿着滑口的内侧下滑，之后即可将托网取出，以便于对内侧的絮状团集中清洁。
（发明人：赖凤清;林楚玲）
