申请日2021.02.23
公开（公告）日2021.06.18
IPC分类号C02F9/04; C02F1/52; C02F103/34
摘要
本发明公开了一种燃煤发电厂原水预处理闭式循环系统，针对现有的循环系统在二次水处理过程中，水中污泥很容易将过滤孔堵塞，从而导致循环系统不能稳定进行的问题，现提出以下方案，包括安装架，所述安装架的顶部外壁上设有等距离分布的安装槽，所述安装槽的内壁上分别固定连接有加药混合器、澄清桶和滤池，所述加药混合器的顶部外壁上固定连接有导药管，所述导药管的底端与加药混合器的内部相连通。本发明由于处理箱内设有斜板，这样排入的污泥就会被开有波纹台阶的斜板阻挡，慢慢的水可以进入到隔板下方，如此可以更加有效的对煤泥水中的污泥进行预阻隔，有效的减轻了二级滤网的压力，使得循环系统更加耐用。
权利要求书

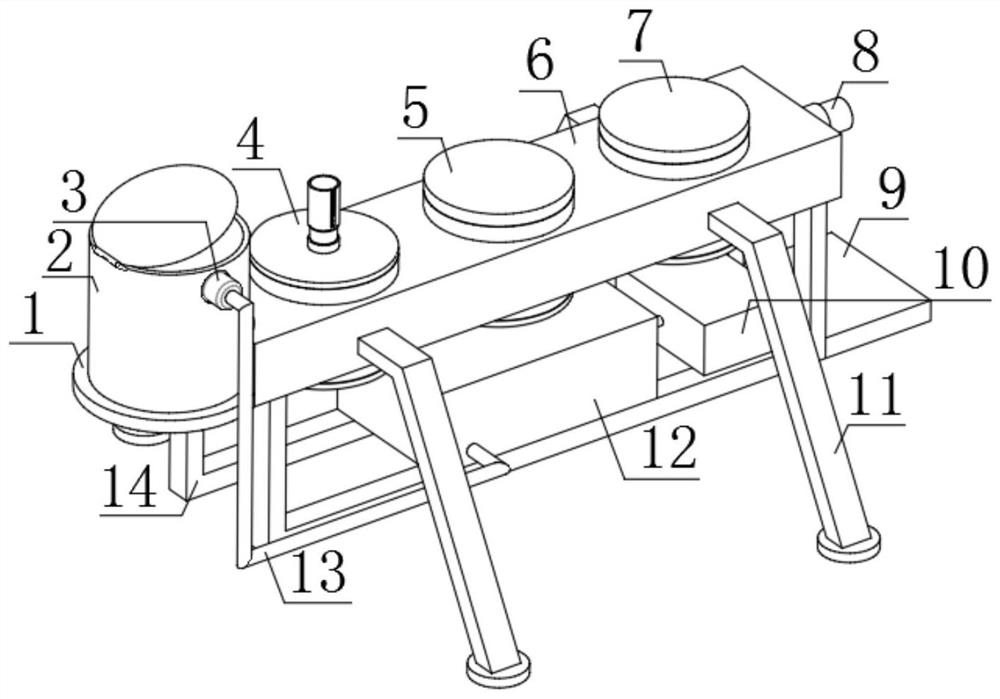

1.一种燃煤发电厂原水预处理闭式循环系统，包括安装架(6)，其特征在于，所述安装架(6)的顶部外壁上设有等距离分布的安装槽，所述安装槽的内壁上分别固定连接有加药混合器(4)、澄清桶(5)和滤池(7)，所述加药混合器(4)的顶部外壁上固定连接有导药管(15)，所述导药管(15)的底端与加药混合器(4)的内部相连通，所述加药混合器(4)、澄清桶(5)和滤池(7)的底部外壁上固定连接有同一个集合管(17)，所述集合管(17)的一侧外壁上固定连接有阀门(23)，所述安装架(6)底部外壁的两侧均固定连接有安装杆(14)，两个所述安装杆(14)的顶部外壁上固定连接有同一个处理箱(12)，且集合管(17)的底端固定连接在处理箱(12)的顶部外壁上，所述处理箱(12)的内壁上设有隔板(22)，所述隔板(22)顶部外壁的一侧设有斜板(20)，所述隔板(22)底部外壁的一侧设有二级滤网(21)，二级滤网(21)的一侧设有清水仓(18),所述处理箱(12)的一侧外壁上固定连接有连接管(16)，连接管(16)的一端固定连接有电厂煤泥水处理系统(10)，所述安装架(6)的两侧外壁上均固定连接有两个支撑腿(11)。
2.根据权利要求1所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述安装架(6)的一侧外壁上设有安装台(1)，且安装台(1)的顶部外壁上固定连接有供应桶(2)，供应桶(2)靠近底部的一侧外壁上固定连接有主体管(19)。
3.根据权利要求2所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述主体管(19)穿过安装架(6)的内壁位于安装架(6)的一侧外壁上，且主体管(19)的一端固定连接有出水管(8)，主体管(19)与加药混合器(4)、澄清桶(5)和滤池(7)内部均连通。
4.根据权利要求1所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述加药混合器(4)的顶部外壁上设有导药管(15)，且导药管(15)的外壁上设有刻度条，导药管(15)的底部与加药混合器(4)的内部相连通。
5.根据权利要求1所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述处理箱(12)的一侧外壁上固定连接有导管(13)，供应桶(2)的一侧外壁上固定连接有水泵(3)，导管(13)远离处理箱(12)的一端固定连接在水泵(3)的出水口处。
6.根据权利要求1所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，两个所述安装杆(14)的一侧外壁上固定连接有放置台(9)，且放置台(9)的顶部外壁上固定连接有等距离分布的伸缩杆(25)，伸缩杆(25)延长杆的一端固定连接有圆台(24)。
7.根据权利要求6所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述圆台(24)底部外壁的中央位置固定连接有螺纹套管(28)，放置台(9)的顶部外壁的中央位置通过轴承连接有螺纹杆(27)，螺纹杆(27)螺纹连接在螺纹套管(28)的内壁上。
8.根据权利要求6所述的一种燃煤发电厂原水预处理闭式循环系统，其特征在于，所述放置台(9)的一侧外壁上通过轴承连接有旋钮(26)，旋钮(26)的一端固定连接有第一锥齿轮，螺纹杆(27)的底端固定连接有第二锥齿轮，第一锥齿轮和第二骓驰轮相啮合。
9.一种燃煤发电厂原水预处理闭式循环系统的使用方法，其特征在于，包括以下步骤：
T1:水处理步骤：将待处理的水体倒入到供应桶(2)的内部，水体经过主体管(19)陆续经过加药混合器(4)，工作人员通过导药管(15)向加药混合器(4)内导入处理药物，投加混凝剂实现对原水的净化处理，处理后的原水再进入澄清桶(5)，使原水中的悬浮物在澄清桶(5)中被充分截留下来，再经过滤池(7)的过滤处理进一步起到净化作用，并将净化后的水从出水管(8)再送至用水设备或清水储罐；
T2:废水循环处理步骤：加药混合器(4)、澄清桶(5)中由于原水处理而沉积下来的污泥、污水，以及对滤池(7)的清洁过程中所产生的反洗水均通过集合管(17)混合进入处理箱(12)，由于处理箱(12)内设有斜板(20)，这样排入的污泥就会被开有波纹台阶的斜板(20)阻挡，慢慢的水可以进入到隔板(22)下方，在经过二级滤网(21)进入清水仓(18)后，启动水泵(3)，再次回收到供应桶(2)内处理，使其得到了进一步的净化；
T3:收集调节步骤：在放置台(9)的顶部设有等距离圆周分布的伸缩杆(25)，每个伸缩杆(25)延长杆的一端固定连接同一个圆台(24)，圆台(24)的底部又安装有螺纹套管(28)，而放置台(9)的顶部外壁上通过轴承连接有螺纹管，这样转动旋钮(26)，在第一锥齿轮和第二锥齿轮的配合下，即可调节圆台(24)的高度，有效的针对不同收纳容器进行调节。
说明书
一种燃煤发电厂原水预处理闭式循环系统及其使用方法
技术领域
本发明涉及发电厂化学水处理技术领域，尤其涉及一种燃煤发电厂原水预处理闭式循环系统及其使用方法。
背景技术
目前，电厂化学水处理系统热力发电厂水汽循环系统中对作为热力系统工作介质及冷却介质的水有严格的水质要求，如高压锅炉给水不仅要求硬度低，溶氧量极微、固体含量和有机物含量也极微，没有达到给水标准的水将会使发电厂设备无法安全经济的运行，需要严格的控制用水水质。水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
现有的一种燃煤发电厂原水预处理闭式循环系统及其使用方法存在以下问题：火力发电厂历来是工业用水大户，有着巨大的用水量和排水量，从可持续发展和节能降耗的角度考虑，对废水进行综合治理，现有的循环系统在二次水处理过程中，水中污泥很容易将过滤孔堵塞，从而导致循环系统不能稳定进行，而现有技术不易解决此类问题，因此，亟需一种燃煤发电厂原水预处理闭式循环系统及其使用方法来解决上述问题。
发明内容
基于现有四线机用线盘限位装置，现有的循环系统在二次水处理过程中，水中污泥很容易将过滤孔堵塞，从而导致循环系统不能稳定进行的技术问题，本发明提出了一种燃煤发电厂原水预处理闭式循环系统及其使用方法。
为了实现上述目的，本发明采用了如下技术方案：
一种燃煤发电厂原水预处理闭式循环系统，包括安装架，所述安装架的顶部外壁上设有等距离分布的安装槽，所述安装槽的内壁上分别固定连接有加药混合器、澄清桶和滤池，所述加药混合器的顶部外壁上固定连接有导药管，所述导药管的底端与加药混合器的内部相连通，所述加药混合器、澄清桶和滤池的底部外壁上固定连接有同一个集合管，所述集合管的一侧外壁上固定连接有阀门，所述安装架底部外壁的两侧均固定连接有安装杆，两个所述安装杆的顶部外壁上固定连接有同一个处理箱，且集合管的底端固定连接在处理箱的顶部外壁上，所述处理箱的内壁上设有隔板，所述隔板顶部外壁的一侧设有斜板，所述隔板底部外壁的一侧设有二级滤网，所述处理箱的一侧外壁上固定连接有连接管，连接管的一端固定连接有电厂煤泥水处理系统，所述安装架的两侧外壁上均固定连接有两个支撑腿。
本发明再进一步的方案：所述安装架的一侧外壁上设有安装台，且安装台的顶部外壁上固定连接有供应桶，供应桶靠近底部的一侧外壁上固定连接有主体管。
本发明再进一步的方案：所述主体管穿过安装架的内壁位于安装架的一侧外壁上，且主体管的一端固定连接有出水管，主体管与加药混合器、澄清桶和滤池内部均连通。
本发明再进一步的方案：所述加药混合器的顶部外壁上设有导药管，且导药管的外壁上设有刻度条，导药管的底部与加药混合器的内部相连通。
本发明再进一步的方案：所述处理箱的一侧外壁上固定连接有导管，供应桶的一侧外壁上固定连接有水泵，导管远离处理箱的一端固定连接在水泵的出水口处。
本发明再进一步的方案：两个所述安装杆的一侧外壁上固定连接有放置台，且放置台的顶部外壁上固定连接有等距离分布的伸缩杆，伸缩杆延长杆的一端固定连接有圆台。
本发明再进一步的方案：所述圆台底部外壁的中央位置固定连接有螺纹套管，放置台的顶部外壁的中央位置通过轴承连接有螺纹杆，螺纹杆螺纹连接在螺纹套管的内壁上。
本发明再进一步的方案：所述放置台的一侧外壁上通过轴承连接有旋钮，旋钮的一端固定连接有第一锥齿轮，螺纹杆的底端固定连接有第二锥齿轮，第一锥齿轮和第二骓驰轮相啮合。
本发明提供一种燃煤发电厂原水预处理闭式循环系统的使用方法，该方法包括：
T1：水处理步骤：将待处理的水体倒入到供应桶的内部，水体经过主体管陆续经过加药混合器，工作人员通过导药管向加药混合器内导入处理药物，投加混凝剂实现对原水的净化处理，处理后的原水再进入澄清桶，使原水中的悬浮物在澄清桶中被充分截留下来，再经过滤池的过滤处理进一步起到净化作用，并将净化后的水从出水管再送至用水设备或清水储罐。
T2：废水循环处理步骤：加药混合器、澄清桶中由于原水处理而沉积下来的污泥、污水，以及对滤池的清洁过程中所产生的反洗水均通过集合管混合进入处理箱，由于处理箱内设有斜板，这样排入的污泥就会被开有波纹台阶的斜板阻挡，慢慢的水可以进入到隔板下方，在经过二级滤网进入清水仓后，启动水泵，再次回收到供应桶内处理，使其得到了进一步的净化。
T3：收集调节步骤：在放置台的顶部设有等距离圆周分布的伸缩杆，每个伸缩杆延长杆的一端固定连接同一个圆台，圆台的底部又安装有螺纹套管，而放置台的顶部外壁上通过轴承连接有螺纹管，这样转动旋钮，在第一锥齿轮和第二锥齿轮的配合下，即可调节圆台的高度，有效的针对不同收纳容器进行调节。
本发明的有益效果为：
1.通过设置处理箱、波纹斜板和二级滤网，由于原水处理而沉积下来的污泥、污水，以及对滤池的清洁过程中所产生的反洗水均通过集合管混合进入处理箱，由于处理箱内设有斜板，这样排入的污泥就会被开有波纹台阶的斜板阻挡，慢慢的水可以进入到隔板下方，如此可以更加有效的对煤泥水中的污泥进行预阻隔，有效的减轻了二级滤网的压力，循环系统更加耐用；加药混合器、澄清桶和过滤池中不会沉积过滤后的沉淀，始终保持洁净，只需清理处理箱即可，清理方便；
2.通过设置加药混合器、澄清桶和滤池，工作人员通过导药管向加药混合器内导入处理药物，投加混凝剂实现对原水的净化处理，处理后的原水再进入澄清桶，使原水中的悬浮物在澄清桶中被充分截留下来，再经过滤池的过滤处理进一步起到净化作用，并将净化后的水从出水管再送至用水设备或清水储罐，有效的实现了水体的预处理；
3.通过设置螺纹杆、螺纹套管和台，圆台的底部又安装有螺纹套管，而放置台的顶部外壁上通过轴承连接有螺纹管，这样转动旋钮，在第一锥齿轮和第二锥齿轮的配合下，即可调节圆台的高度，有效的针对不同收纳容器进行调节，保证了收集过程中的安全稳定性。
（发明人：成志宇）
