建筑垃圾综合回收用污水处理系统

发布时间:2022-4-7 17:05:07  中国污水处理工程网

申请日2020.10.29

公开(公告)日2021.07.09

IPC分类号C02F9/12

摘要

本实用新型公开了一种建筑垃圾综合回收用污水处理系统,包括原液渗滤部和原液处理部,原液渗滤部包括储坑、滤液收集坑、滤液层、锤部以及原液收集池。滤液收集坑设于储坑下方,其设置有两层框形架,两层框形架之间形成间隙,其中的一侧间隙处安装有一列弹簧,与弹簧相对的间隙内设有滤液层滑入口;滤液层具有格栅结构,其从滤液层滑入口进入间隙,其四边置设于间隙处且一边抵接于弹簧;锤部可拆卸的装设于滤液层滑入口,其用于锤击滤液层防止该滤液层堵塞;原液收集池设于滤液收集坑的旁侧,其与滤液收集坑之间设置有粗砂隔滤墙,粗砂隔滤墙的两面具有防止粗砂漏出的网层。本实用新型污水处理系统将污水回收利用至烧砖系统,防止污水污染环境。


权利要求书

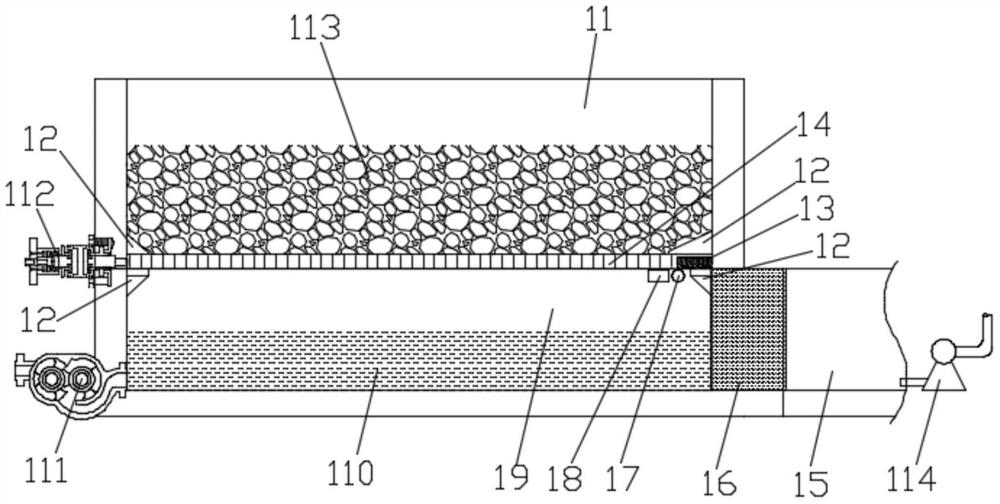

1.一种建筑垃圾综合回收用污水处理系统,包括原液渗滤部和原液处理部,其特征在于,所述原液渗滤部包括:

储坑(11),用于存储建筑垃圾;

滤液收集坑(19),设于所述储坑(11)下方,其与所述储坑(11)之间的接合处内侧,设置有两层框形架(12),所述两层框形架(12)之间形成间隙,其中的一侧间隙处安装有一列弹簧(13),与所述弹簧(13)相对的间隙内设有滤液层滑入口;

滤液层(14),具有格栅结构,其从滤液层滑入口进入间隙,其四边置设于所述间隙处且一边抵接于所述弹簧(13);

锤部(112),可拆卸的装设于滤液层滑入口,其用于锤击所述滤液层(14)防止该滤液层(14)堵塞;

原液收集池(15),设于所述滤液收集坑(19)的旁侧,其与所述滤液收集坑(19)之间设置有粗砂隔滤墙(16),所述粗砂隔滤墙(16)的两面具有防止粗砂漏出的网层。

2.根据权利要求1所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,两层框形架(12)中,上层的框形架(12)一面设置成坡面,下层的框形架(12)为支撑架,其整体结构形成斜撑结构。

3.根据权利要求1所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述原液渗滤部还包括清污系统,该清污系统装设于所述滤液收集坑(19)处,包括:

抽污泵(111),装于所述滤液收集坑(19)的墙体一侧外底部,用于抽取所述滤液收集坑(19)的污泥与污水;

高压水枪(17),安装于所述滤液收集坑(19)的其中一壁面上部,其用于对所述滤液收集坑(19)一侧的网层喷射,防止污泥堵住网层。

4.根据权利要求1所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述滤液收集坑(19)其中的一个壁面上部设置有液面测位计(18)。

5.根据权利要求1所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述原液处理部通过第一带泵管路连接所述原液收集池(15)。

6.根据权利要求1所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述原液处理部包括:

至少一个缓存罐,接收来自于所述原液收集池(15)的滤后原液,该缓存罐进液端设有第一隔沙粗滤层;

通过第二带泵管路连接缓存罐且相邻设置的三级沉淀池(22),其中的一个沉淀池为接收缓存罐排出渗滤液的接收池,各相邻的两个沉淀池之间设置有第二隔沙粗滤层(23),各沉淀池中均设置有生物巢滤层(25)且三个生物巢滤层(25)沿粗滤方向高度递减;

承重盖板(210),盖设于三级沉淀池的上口;

安装于所述承重盖板(210)上板面的滤后原液处理系统。

7.根据权利要求6所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述滤后原液处理系统包括电化学氧化装置(27)、盐水罐(26)、氧化罐(28)以及多组次氯酸钠罐(29),所述电化学氧化装置(27)的电极设置在氧化罐(28)中,所述氧化罐(28)通过第三带泵管路连接至末级沉淀池且进水端接入末级沉淀池的滤后原液液面以下,所述盐水罐(26)通过第四带泵管路连接所述氧化罐(28),通过第四带泵管路,所述盐水罐(26)的盐水送入所述氧化罐(28)并与氧化罐(28)内的滤后原液混合,所述电化学氧化装置(27)上电后处理所述氧化罐(28)内的混合液形成次氯酸钠溶液,所述氧化罐(28)还通过第五带泵管路连接所述多组次氯酸钠罐(29),所述氧化罐(28)内所形成的次氯酸钠溶液通过所述第五带泵管路输送至所述多组次氯酸钠罐(29)存储。

8.根据权利要求6所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述三级沉淀池(22)上均设置有用于测定渗滤液深度的水位测定感应装置。

9.根据权利要求6所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述三级沉淀池(22)上均设置有使各沉淀池渗滤液均衡的水量均衡泵。

10.根据权利要求6所述的一种建筑垃圾综合回收用污水处理系统,其特征在于,所述三级沉淀池(22)上均设置有用于吸走沉淀池污泥和污水的吸污泵。

说明书

一种建筑垃圾综合回收用污水处理系统

技术领域

本实用新型涉及建筑垃圾回收处理技术,具体的说是涉及一种建筑垃圾综合回收用污水处理系统。

背景技术

城市垃圾是城市中固体废物的混合体,包括工业垃圾,建筑垃圾和生活垃圾。

国内外广泛采用的城市生活垃圾处理方式主要有卫生填埋、高温堆肥和焚烧等,这三种主要垃圾处理方式的比例,因地理环境、垃圾成分、经济发展水平等因素不同而有所区别。由于城市垃圾成分复杂,并受经济发展水平、能够结构、自然条件及传统习惯等因素的影响,所以国外对城市垃圾的处理一般是随国情而不同,往往一个国家中各地区也采用不同的处理方式,很难有统一的模式。

其中,卫生填埋浪费了大量的土地资源,而且容易对地下水源等造成污染;焚烧发电可使垃圾体积缩小50%~95%,但投资大、费用高,还会释放二恶英、汞等有害物质,残留的炉渣和灰尘也有毒、有害,而且焚烧了大量可回收的资源;堆肥的周期长,有机物和无机物需要分装才可以回收。

因此,需要一种建筑垃圾综合回收系统来解决上述问题,而在建筑垃圾处理过程中会产生大量的污水,就需要一种建筑垃圾综合回收用污水处理系统来对污水进行处理。

实用新型内容

针对现有技术中的不足,本实用新型要解决的技术问题在于提供了一种建筑垃圾综合回收用污水处理系统,设计该污水处理系统的目的是为了保护环境。

为解决上述技术问题,本实用新型通过以下方案来实现:本实用新型的一种建筑垃圾综合回收用污水处理系统,包括原液渗滤部和原液处理部,所述原液渗滤部包括:

储坑,用于存储建筑垃圾;

滤液收集坑,设于所述储坑下方,其与所述储坑之间的接合处内侧,设置有两层框形架,所述两层框形架之间形成间隙,其中的一侧间隙处安装有一列弹簧,与所述弹簧相对的间隙内设有滤液层滑入口;

滤液层,具有格栅结构,其从滤液层滑入口进入间隙,其四边置设于所述间隙处且一边抵接于所述弹簧;

锤部,可拆卸的装设于滤液层滑入口,其用于锤击所述滤液层防止该滤液层堵塞;

原液收集池,设于所述滤液收集坑的旁侧,其与所述滤液收集坑之间设置有粗砂隔滤墙,所述粗砂隔滤墙的两面具有防止粗砂漏出的网层。

进一步的,两层框形架中,上层的框形架一面设置成坡面,下层的框形架为支撑架,其整体结构形成斜撑结构。

进一步的,所述原液渗滤部还包括清污系统,该清污系统装设于所述滤液收集坑处,包括:

抽污泵,装于所述滤液收集坑的墙体一侧外底部,用于抽取所述滤液收集坑的污泥与污水;

高压水枪,安装于所述滤液收集坑的其中一壁面上部,其用于对所述滤液收集坑一侧的网层喷射,防止污泥堵住网层。

进一步的,所述滤液收集坑其中的一个壁面上部设置有液面测位计。

进一步的,所述原液处理部通过第一带泵管路连接所述原液收集池。

进一步的,所述原液处理部包括:

至少一个缓存罐,接收来自于所述原液收集池的滤后原液,该缓存罐进液端设有第一隔沙粗滤层;

通过第二带泵管路连接缓存罐且相邻设置的三级沉淀池,其中的一个沉淀池为接收缓存罐排出渗滤液的接收池,各相邻的两个沉淀池之间设置有第二隔沙粗滤层,各沉淀池中均设置有生物巢滤层且三个生物巢滤层沿粗滤方向高度递减;

承重盖板,盖设于三级沉淀池的上口;

安装于所述承重盖板上板面的滤后原液处理系统。

更进一步的,所述滤后原液处理系统包括电化学氧化装置、盐水罐、氧化罐以及多组次氯酸钠罐,所述电化学氧化装置的电极设置在氧化罐中,所述氧化罐通过第三带泵管路连接至末级沉淀池且进水端接入末级沉淀池的滤后原液液面以下,所述盐水罐通过第四带泵管路连接所述氧化罐,通过第四带泵管路,所述盐水罐的盐水送入所述氧化罐并与氧化罐内的滤后原液混合,所述电化学氧化装置上电后处理所述氧化罐内的混合液形成次氯酸钠溶液,所述氧化罐还通过第五带泵管路连接所述多组次氯酸钠罐,所述氧化罐内所形成的次氯酸钠溶液通过所述第五带泵管路输送至所述多组次氯酸钠罐存储。

更进一步的,所述三级沉淀池上均设置有用于测定渗滤液深度的水位测定感应装置。

更进一步的,所述三级沉淀池上均设置有使各沉淀池渗滤液均衡的水量均衡泵。

更进一步的,所述三级沉淀池上均设置有用于吸走沉淀池污泥和污水的吸污泵。

相对于现有技术,本实用新型的有益效果是:本实用新型的建筑垃圾综合回收用污水处理系统分成两个部分,分别是原液渗滤部和原液处理部,原液渗滤部用于收集建筑垃圾渗滤后的原液,原液处理部是用于将渗滤后的原液进行处理,使处理后的液体能够应用于烧砖系统。通过本实用新型的污水处理系统可以提高污水利用率,防止污水污染环境。

(发明人:詹楚亮)
