申请日2020.07.22
公开（公告）日2021.07.09
IPC分类号B01D36/02
摘要
本实用新型公开了一种利用硅藻精土处理污水装置，包括：固液过滤箱、W型过滤箱以及支撑架，所述固液过滤箱以及W型过滤箱安装于支撑架上，所述固液过滤箱内安装有固液分离结构，所述W型过滤箱内设置有油液固分离结构；本实用新型涉及污水过滤技术领域，通过固液分离结构将混合液中的部分体积过大的固态物质过滤出来，通过油液固分离结构将初期过滤后的液体进行多次超声波震动加过滤，同时通过虹吸运输液体，减少了液体中固态物质的流动，利用硅藻土颗粒的细微性和多孔性去除游泳池水中悬浮颗粒、胶体等杂质的过滤。
权利要求书

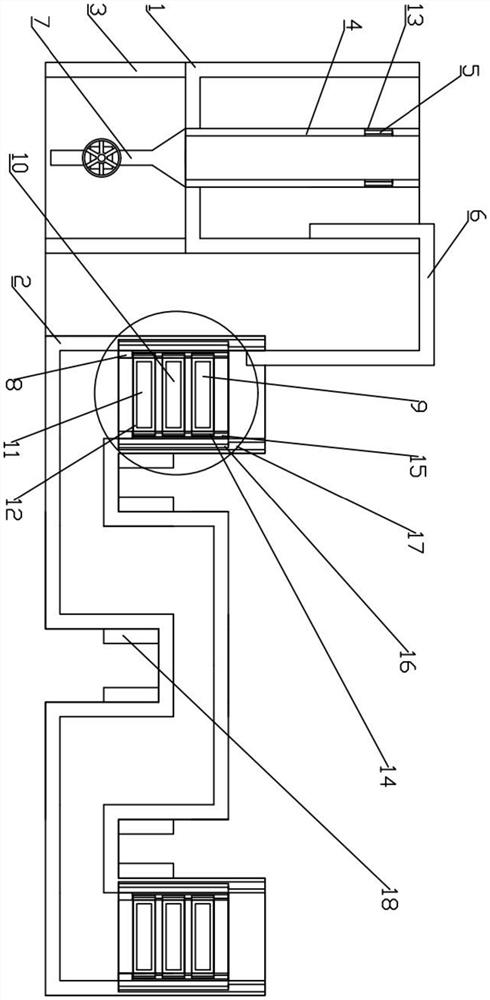

1.一种利用硅藻精土处理污水装置，包括：固液过滤箱(1)、W型过滤箱(2)以及支撑架(3)，其特征在于，所述固液过滤箱(1)以及W型过滤箱(2)安装于支撑架(3)上，所述固液过滤箱(1)内安装有固液分离结构，所述W型过滤箱(2)内设置有油液固分离结构；
所述固液分离结构包含有：固液分离管(4)、若干个结构相同的过滤网(5)、U型引导管(6)以及卸料阀门(7)；
所述固液分离管(4)插装于固液过滤箱(1)上，所述卸料阀门(7)安装于固液分离管(4)上，所述固液分离管(4)上开设有若干个结构相同的过滤口(13)，若干个所述过滤网(5)分别安装于若干个所述过滤口(13)上，所述U型引导管(6)插装于固液过滤箱(1)上，且所述U型引导管(6)另一端插装于W型过滤箱(2)上。
2.根据权利要求1所述的一种利用硅藻精土处理污水装置，其特征在于，所述油液固分离结构包含有：一对结构相同的过滤套筒(8)、一对结构相同的硅藻过滤层(9)、一对结构相同的石英层(10)、一对结构相同的煤炭过滤层(11)以及三对结构相同的回形支撑块(12)；
三对所述回形支撑块(12)外侧分别设置有若干个结构相同的插装块(14)，一对所述过滤套筒(8)内分别设置有若干个结构相同的插装滑道(15)，三对所述回形支撑块(12)分别通过若干个所述插装块(14)分别活动插装于一对所述过滤套筒(8)上若干个所述插装滑道(15)内，一对所述过滤套筒(8)外侧设置有若干个结构相同的锁定滑块(16)，所述W型过滤箱(2)上分别开设有若干个结构相同的L型锁定凹槽(17)，一对所述过滤套筒(8)分别通过若干个所述锁定滑块(16)分别活动插装于W型过滤箱(2)上的若干个所述L型锁定凹槽(17)内，一对所述硅藻过滤层(9)、一对所述石英层(10)以及一对所述煤炭过滤层(11)分别安置于三对所述回形支撑块(12)内。
3.根据权利要求1所述的一种利用硅藻精土处理污水装置，其特征在于，所述W型过滤箱(2)外侧设置有若干个结构相同的超声波震动器(18)。
4.根据权利要求1所述的一种利用硅藻精土处理污水装置，其特征在于，所述W型过滤箱(2)外侧设置有冷却管以及电热管，所述支撑架(3)外侧设置有散热器。
5.根据权利要求1所述的一种利用硅藻精土处理污水装置，其特征在于，所述W型过滤箱(2)上设置有一对结构相同的引导阀门。
6.根据权利要求2所述的一种利用硅藻精土处理污水装置，其特征在于，一对所述过滤套筒(8)内外侧设置有密封垫。
说明书
一种利用硅藻精土处理污水装置
技术领域
本实用新型涉及污水过滤技术领域，具体为一种利用硅藻精土处理污水装置。
背景技术
近年来，随着我国农村人口的逐年增多，生活污水排放量也逐年增大，由于受经济条件、环保意识及当前污水处理技术的限制，农村生活污水多不经理便直接排放，造成河流、水塘污染，恶化周边水环境，还对居民自身的健康造成一定的威胁。另外，农村生活污水具有较为分散、局部污水量偏小的特点，若建一个小型的污水处理厂进行处理，不但不经济，而且管理较为困难，同时占地面积较大，不符合农村生活污水处理的要求，鉴于此，针对上述问题深入研究，遂有本案产生。
实用新型内容
针对现有技术的不足，本实用新型提供了一种利用硅藻精土处理污水装置，解决了现有的部分背景技术问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种利用硅藻精土处理污水装置，包括:固液过滤箱、W型过滤箱以及支撑架，所述固液过滤箱以及W型过滤箱安装于支撑架上，所述固液过滤箱内安装有固液分离结构，所述W型过滤箱内设置有油液固分离结构；
所述固液分离结构包含有：固液分离管、若干个结构相同的过滤网、U型引导管以及卸料阀门；
所述固液分离管插装于固液过滤箱上，所述卸料阀门安装于固液分离管上，所述固液分离管上开设有若干个结构相同的过滤口，若干个所述过滤网分别安装于若干个所述过滤口上，所述U型引导管插装于固液过滤箱上，且所述U型引导管另一端插装于W型过滤箱上。
优选的，所述油液固分离结构包含有：一对结构相同的过滤套筒、一对结构相同的硅藻过滤层、一对结构相同的石英层、一对结构相同的煤炭过滤层以及三对结构相同的回形支撑块；
三对所述回形支撑块外侧分别设置有若干个结构相同的插装块，一对所述过滤套筒内分别设置有若干个结构相同的插装滑道，三对所述回形支撑块分别通过若干个所述插装块分别活动插装于一对所述过滤套筒上若干个所述插装滑道内，一对所述过滤套筒外侧设置有若干个结构相同的锁定滑块，所述W型过滤箱上分别开设有若干个结构相同的L型锁定凹槽，一对所述过滤套筒分别通过若干个所述锁定滑块分别活动插装于W型过滤箱上的若干个所述L型锁定凹槽内，一对所述硅藻过滤层、一对所述石英层以及一对所述煤炭过滤层分别安置于三对所述回形支撑块内。
优选的，所述W型过滤箱外侧设置有若干个结构相同的超声波震动器。
优选的，所述W型过滤箱外侧设置有冷却管以及电热管，所述支撑架外侧设置有散热器。
优选的，所述W型过滤箱上设置有一对结构相同的引导阀门。
优选的，一对所述过滤套筒内外侧设置有密封垫。
有益效果
本实用新型提供了一种利用硅藻精土处理污水装置。具备以下有益效果：该利用硅藻精土处理污水装置，通过固液分离结构将混合液中的部分体积过大的固态物质过滤出来，通过油液固分离结构将初期过滤后的液体进行多次超声波震动加过滤，同时通过虹吸运输液体，减少了液体中固态物质的流动，利用硅藻土颗粒的细微性和多孔性去除游泳池水中悬浮颗粒、胶体等杂质的过滤。
（发明人：宋章鑫）
