申请日2021.04.23
公开（公告）日2021.08.17
IPC分类号C02F1/30; C02F1/78; C02F101/16
摘要
本发明公开了一种冷等离子一体化污水处理装置，包括框架主体和风机，所述风机固定安装在框架主体的后侧，所述框架主体的内部分为上层框架和下层框架，所述上层框架和下层框架的左半侧均固定安装有冷等离子体发生装置，所述上层框架和下层框架上安装的冷等离子体发生装置通过风管相连通，所述风管的一端与风机固定连接，所述上层框架的右侧固定安装有升压装置；通过介质阻挡放电，将大气压下的空气电离出冷等离子体和臭氧，再通过风机将冷等离子体和臭氧注入废水中，降解废水中的污染物，有效降低生化后的废水中的COD和氨氮，并且该技术简单高效成本低，该技术适合于工业废水处理中的末端处理，降低废水污染物中的COD和氨氮。
权利要求书

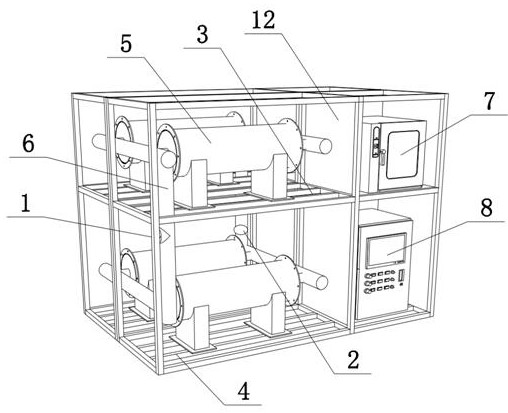

1.一种冷等离子一体化污水处理装置，包括框架主体（1）和风机（2），其特征在于：所述风机（2）固定安装在框架主体（1）的后侧，所述框架主体（1）的内部分为上层框架（3）和下层框架（4），所述上层框架（3）和下层框架（4）的左半侧均固定安装有冷等离子体发生装置（5），所述上层框架（3）和下层框架（4）上安装的冷等离子体发生装置（5）通过风管（6）相连通，所述风管（6）的一端与风机（2）固定连接，所述上层框架（3）的右侧固定安装有升压装置（7），所述下层框架（4）的右侧固定安装有控制电柜（8）；
所述冷等离子体发生装置（5）的内部固定安装有法兰盘（9），所述法兰盘（9）的内部固定安装有多个管件（10），所述管件（10）的两端设有孔洞（11），所述孔洞（11）等距离设有多组。
2.根据权利要求1所述的一种冷等离子一体化污水处理装置，其特征在于：所述管件（10）贯穿法兰盘（9），所述管件（10）的两端均设有法兰盘（9），所述管件（10）两端的孔洞（11）开设在管件（10）穿过法兰盘（9）的位置。
3.根据权利要求1所述的一种冷等离子一体化污水处理装置，其特征在于：所述管件（10）以法兰盘（9）的中心向两边呈扇形设置。
4.根据权利要求1所述的一种冷等离子一体化污水处理装置，其特征在于：所述管件（10）的内径为30mm，所述管件（10）的外径为32mm。
5.根据权利要求1所述的一种冷等离子一体化污水处理装置，其特征在于：所述上层框架（3）和下层框架（4）均为多根不锈钢方管等距离排列组成，所述框架主体（1）与不锈钢方管的连接方式为焊接。
6.根据权利要求1所述的一种冷等离子一体化污水处理装置，其特征在于：所述上层框架（3）与下层框架（4）上设置的冷等离子体发生装置（5）右侧方均固定安装有隔板（12）。
说明书
一种冷等离子一体化污水处理装置
技术领域
本发明涉及工业废水处理领域，更具体地说，涉及一种冷等离子一体化污水处理装置。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物；工业废水种类繁多，成分复杂；例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等；由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
在日趋严格的废水排放要求下，针对高盐度和可生化性差的废水，在经过生化处理后，污染物中的COD和氨氮仍然难以达到排放标准，现有的技术要提标改造来达到排放标准需要投入更大资金，而且复杂和不稳定。
发明内容
1．要解决的技术问题
针对现有技术中存在的问题，本发明的目的在于提供一种冷等离子一体化污水处理装置，通过介质阻挡放电，将大气压下的空气电离出冷等离子体和臭氧，再通过风机将冷等离子体和臭氧注入废水中，降解废水中的污染物，有效降低生化后的废水中的COD和氨氮，并且该技术简单高效成本低，该技术适合于工业废水处理中的末端处理，降低废水污染物中的COD和氨氮。
2．技术方案
为解决上述问题，本发明采用如下的技术方案。
一种冷等离子一体化污水处理装置，包括框架主体和风机，所述风机固定安装在框架主体的后侧，所述框架主体的内部分为上层框架和下层框架，所述上层框架和下层框架的左半侧均固定安装有冷等离子体发生装置，所述上层框架和下层框架上安装的冷等离子体发生装置通过风管相连通，所述风管的一端与风机固定连接，所述上层框架的右侧固定安装有升压装置，所述下层框架的右侧固定安装有控制电柜；
所述冷等离子体发生装置的内部固定安装有法兰盘，所述法兰盘的内部固定安装有多个管件，所述管件的两端设有孔洞，所述孔洞等距离设有多组。
进一步的，所述管件贯穿法兰盘，所述管件的两端均设有法兰盘，所述管件两端的孔洞开设在管件穿过法兰盘的位置。
进一步的，所述管件以法兰盘的中心向两边呈扇形设置。
进一步的，所述管件的内径为30mm，所述管件的外径为32mm。
进一步的，所述上层框架和下层框架均为多根不锈钢方管等距离排列组成，所述框架主体与不锈钢方管的连接方式为焊接。
进一步的，所述上层框架与下层框架上设置的冷等离子体发生装置右侧方均固定安装有隔板。
3．有益效果
相比于现有技术，本发明的优点在于：
本方案通过介质阻挡放电，将大气压下的空气电离出冷等离子体和臭氧，再通过风机将冷等离子体和臭氧注入废水中，降解废水中的污染物，有效降低生化后的废水中的COD和氨氮，并且该技术简单高效成本低，该技术适合于工业废水处理中的末端处理，降低废水污染物中的COD和氨氮。
（发明人：梁嘉宏;翁熙华;许美榆;梁建航）
