申请日2020.12.30
公开（公告）日2021.09.03
IPC分类号C02F1/04; F28B1/06; F28B9/00; A01M29/34
摘要
本实用新型涉及化工污水处理技术领领域，尤其涉及一种适用于化工污水的高效蒸馏装置。本实用新型要解决的技术问题是现有的化工污水的蒸馏装置一般是用水循环来冷却被蒸馏出的气体，该方法冷却效果不是很好。为了解决上述技术中的问题，本实用新型提供一种适用于化工污水的高效蒸馏装置，本实用新型由冷却机构和防虫机构组成，通过风扇将冰包散发的冷气吹至集气罩内部，再通过冷却管保证冷气包裹住玻璃管，从而将玻璃管内部的气体冷凝成液体，而化成液体的冰包也可以继续冻成冰块，相较于现有技术，因为冷气的温度低于液体的温度，所以本实用新型冷却效果更好，更加节约资源；通过转动螺纹筒能够推出挡板，从而将第二空腔挡住，防止蚊虫的侵害。
权利要求书

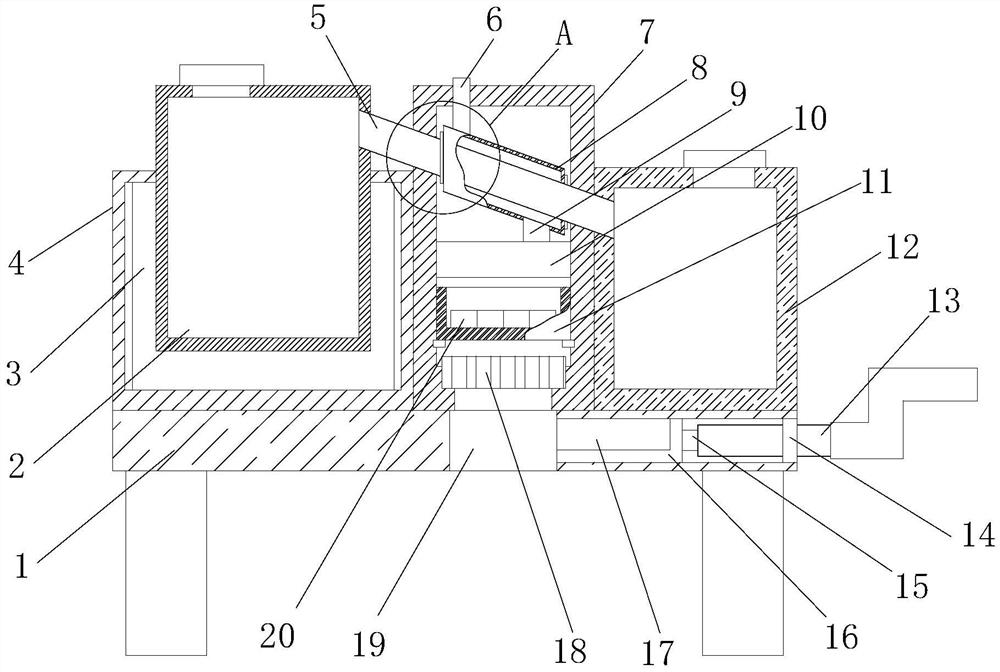

1.一种适用于化工污水的高效蒸馏装置，其特征在于：包括支撑桌(1)、玻璃管(5)、冷却机构和防虫机构；
所述支撑桌(1)的顶部固定安装有加热箱(4)、冷却箱(7)和集水箱(12)，所述加热箱(4)的内部底板上固定安装有加热板(3)，所述加热板(3)的内部固定安装有蒸馏箱(2)，所述玻璃管(5)的一端贯穿蒸馏箱(2)靠近冷却箱(7)的一侧板，所述玻璃管(5)的另一端贯穿冷却箱(7)，并贯穿集水箱(12)靠近冷却箱(7)的一侧板，所述冷却箱(7)的内部设置有冷却机构，所述支撑桌(1)底部设置有第二空腔(19)，所述第二空腔(19)的一侧设置有第一空腔(17)，所述第一空腔(17)的内部固定安装有防虫机构；
所述冷却机构包括抽屉(11)、冰包(20)、风扇(18)、集气罩(10)和冷却管(8)，所述冷却箱(7)的底部嵌入安装有风扇(18)，所述冷却箱(7)的正侧面滑动设置有抽屉(11)，所述抽屉(11)的内部放置有冰包(20)，所述冰包(20)的底部为网状结构，所述冷却箱(7)的四周内壁之间固定安装有集气罩(10)，所述集气罩(10)顶部竖直贯穿设置有进气管(9)，所述进气管(9)的顶部贯穿冷却管(8)的底部，所述冷却管(8)固定套接在玻璃管(5)位于冷却箱(7)内部的外壁，所述冷却管(8)的顶部竖直贯穿设置有出气管(6)，所述出气管(6)的顶端贯穿冷却箱(7)的顶板；
所述防虫机构包括挡板(16)、轴承(14)、螺纹筒(13)和螺纹柱(15)，所述第一空腔(17)的内部远离第二空腔(19)的一侧壁贯穿设置有轴承(14)，所述轴承(14)的内部水平固定套接有螺纹筒(13)，所述螺纹筒(13)远离第二空腔(19)的一端延伸至第一空腔(17)的外部，所述螺纹筒(13)靠近第二空腔(19)的一端螺纹套接有螺纹柱(15)，所述螺纹柱(15)远离螺纹筒(13)的一端与挡板(16)一侧面固定连接，所述挡板(16)的顶部滑动安装在第一空腔(17)的顶部内壁上。
2.根据权利要求1所述的一种适用于化工污水的高效蒸馏装置，其特征在于：所述挡板(16)为“L”字形，所述加热板(3)的竖切面为“U”字形。
3.根据权利要求1所述的一种适用于化工污水的高效蒸馏装置，其特征在于：所述支撑桌(1)四条桌腿的底部均固定安装有防滑橡胶垫。
4.根据权利要求1所述的一种适用于化工污水的高效蒸馏装置，其特征在于：所述螺纹筒(13)位于第一空腔(17)外部的一端固定安装有转动手柄，所述转动手柄的外壁固定套接有防滑手套。
5.根据权利要求1所述的一种适用于化工污水的高效蒸馏装置，其特征在于：所述玻璃管(5)与蒸馏箱(2)靠近冷却箱(7)的一侧板的夹角为60度。
6.根据权利要求1所述的一种适用于化工污水的高效蒸馏装置，其特征在于：所述第二空腔(19)位于风扇(18)的正下方，所述玻璃管(5)和冷却管(8)的连接处设置有密封圈(21)。
说明书
一种适用于化工污水的高效蒸馏装置
技术领域
本实用新型涉及化工污水处理技术领域，具体为一种适用于化工污水的高效蒸馏装置。
背景技术
化工污水是指化工厂生产产品过程中所生产的污水，如生产乙烯、聚乙烯、橡胶、聚酯、甲醇、乙二醇、油品罐区、空分空压站等装置的含油污水，经过生化处理后，一般可达到国家二级排放标准，现由于水资源的短缺，需将达到排放标准的水再经过进一步深度处理后，达到工业补水要求的回收利用，化工污水处理方式有多种，例如：过滤、蒸馏、化学沉淀等，其中，用于化工污水的蒸馏装置存在很多问题或缺陷：
现有的化工污水的蒸馏装置一般是用水循环来冷却被蒸馏出的气体，该方法冷却效果不是很好，而且为了保证气体的热度都被吸收，往往需要准备大量的水进行冷却，十分浪费。
实用新型内容
本实用新型的目的在于提供一种适用于化工污水的高效蒸馏装置，通过设置冷却机构和防虫机构，以解决上述背景技术中提出的现有的化工污水的蒸馏装置一般是用水循环来冷却被蒸馏出的气体，该方法冷却效果不是很好且浪费资源的问题。
为实现上述目的，本实用新型提供如下技术方案：一种适用于化工污水的高效蒸馏装置，包括支撑桌、玻璃管、冷却机构和防虫机构。
所述支撑桌的顶部固定安装有加热箱、冷却箱和集水箱，所述加热箱的内部底板上固定安装有加热板，所述加热板的内部固定安装有蒸馏箱，所述玻璃管的一端贯穿蒸馏箱靠近冷却箱的一侧板，所述玻璃管的另一端贯穿冷却箱，并贯穿集水箱靠近冷却箱的一侧板，所述冷却箱的内部设置有冷却机构，所述支撑桌底部设置有第二空腔，所述第二空腔的一侧设置有第一空腔，所述第一空腔的内部固定安装有防虫机构。
所述冷却机构包括抽屉、冰包、风扇、集气罩和冷却管，所述冷却箱的底部嵌入安装有风扇，所述冷却箱的正侧面滑动设置有抽屉，所述抽屉的内部放置有冰包，所述冰包的底部为网状结构，所述冷却箱的四周内壁之间固定安装有集气罩，所述集气罩顶部竖直贯穿设置有进气管，所述进气管的顶部贯穿冷却管的底部，所述冷却管固定套接在玻璃管位于冷却箱内部的外壁，所述冷却管的顶部竖直贯穿设置有出气管，所述出气管的顶端贯穿冷却箱的顶板。
所述防虫机构包括挡板、轴承、螺纹筒和螺纹柱，所述第一空腔的内部远离第二空腔的一侧壁贯穿设置有轴承，所述轴承的内部水平固定套接有螺纹筒，所述螺纹筒远离第二空腔的一端延伸至第一空腔的外部，所述螺纹筒靠近第二空腔的一端螺纹套接有螺纹柱，所述螺纹柱远离螺纹筒的一端与挡板一侧面固定连接，所述挡板的顶部滑动安装在第一空腔的顶部内壁上。
优选的，所述挡板为“L”字形，所述加热板的竖切面为“U”字形。
优选的，所述支撑桌四条桌腿的底部均固定安装有防滑橡胶垫。
优选的，所述螺纹筒位于第一空腔外部的一端固定安装有转动手柄，所述转动手柄的外壁固定套接有防滑手套。
优选的，所述玻璃管与蒸馏箱靠近冷却箱的一侧板的夹角为60度。
优选的，所述第二空腔位于风扇的正下方，所述玻璃管和冷却管的连接处设置有密封圈。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型安装有冷却机构，通过风扇将冰包散发的冷气吹至集气罩内部，再通过冷却管保证冷气包裹住玻璃管，从而将玻璃管内部的气体冷凝成液体，而化成液体的冰包也可以继续冻成冰块，相较于现有技术，因为冷气的温度低于液体的温度，所以本实用新型冷却效果更好，更加节约资源；
(2)本实用新型安装有防虫机构，为了风扇更好地吹风，它的底部需要设置空腔，但是当本装置不使用时，会有蚊虫通过第二空腔进入风扇内部，容易造成风扇性能的下降，而通过转动螺纹筒能够推出挡板，从而将第二空腔挡住，防止蚊虫的侵害。
（发明人：崔学军;吴宝忠;张春杰）
