申请日2020.11.25
公开（公告）日2021.09.07
IPC分类号C02F9/04; C02F103/18
摘要
本实用新型公开了一种脱硫除尘用污水处理装置，包括混合箱，混合箱顶部的中端固定安装有进料管，进料管内表面的上端固定连接有第一固定块，进料管内表面的下端固定连接有第二固定块，第一固定块的底部与第二固定块的中端之间通过轴承活动连接有第二粉碎杆。本实用新型通过第一电机、转轴、第一粉碎杆、第二锥形齿轮、第一锥形齿轮、第三锥形齿轮、第二粉碎杆、破碎齿、进料管、弧形金属筛网、金属筛板、转杆、旋转板、研磨块、混合箱与第二电机以及搅拌杆之间相互配合的作用下，实现了能够对固体药剂进行充分粉碎的目的，有效的避免固体药剂出现结块及颗粒较大而降低了与水体混合的效率，极大的满足了污水处理的使用需求。
权利要求书

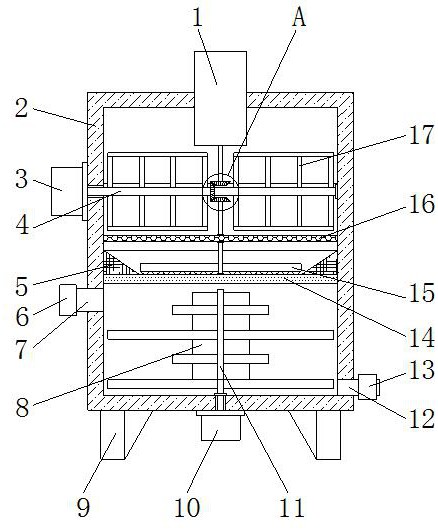

1.一种脱硫除尘用污水处理装置，包括混合箱（2），其特征在于：所述混合箱（2）顶部的中端固定安装有进料管（1），所述进料管（1）内表面的上端固定连接有第一固定块（18），所述进料管（1）内表面的下端固定连接有第二固定块（21），所述第一固定块（18）的底部与第二固定块（21）的中端之间通过轴承活动连接有第二粉碎杆（19），所述第二粉碎杆（19）的底部固定安装有第一锥形齿轮（22），所述进料管（1）内表面的中端固定连接有破碎齿（20），所述混合箱（2）外表面左侧的上端固定安装有第一电机（3），所述第一电机（3）的输出端固定连接有转轴（4），且转轴（4）的右端通过轴承活动连接于混合箱（2）内腔右侧的上端，所述转轴（4）表面的两侧均固定连接有第一粉碎杆（17），所述转轴（4）的中端固定安装有第二锥形齿轮（23），且第二锥形齿轮（23）与第一锥形齿轮（22）啮合，所述混合箱（2）内腔的上端且位于转轴（4）的下方固定安装有弧形金属筛网（16），所述混合箱（2）内腔的中端固定安装有金属筛板（14），所述金属筛板（14）的顶部固定连接有导料板（5），所述弧形金属筛网（16）的中端与金属筛板（14）顶部的中端之间通过轴承活动连接有转杆（24），所述转杆（24）的顶部固定安装有第三锥形齿轮（25），且第三锥形齿轮（25）与第二锥形齿轮（23）啮合，所述转杆（24）表面下端的两侧均固定连接有旋转板（15），所述旋转板（15）的底部固定连接有研磨块（26），所述混合箱（2）外表面底部的中端固定安装有第二电机（10），所述第二电机（10）的输出端固定连接有搅拌杆（11），且搅拌杆（11）的下端通过轴承活动连接于混合箱（2）内腔底部的中端。
2.根据权利要求1所述的一种脱硫除尘用污水处理装置，其特征在于：所述混合箱（2）外表面底部的四周均固定连接有支撑腿（9），且相邻两个支撑腿（9）之间的距离相等。
3.根据权利要求1所述的一种脱硫除尘用污水处理装置，其特征在于：所述混合箱（2）右侧的下端固定连接有排水管（12），所述排水管（12）的右端固定安装有手动阀门（13）。
4.根据权利要求1所述的一种脱硫除尘用污水处理装置，其特征在于：所述混合箱（2）背面的下端开设有观察窗（8），且观察窗（8）的内侧包括透明钢化玻璃。
5.根据权利要求1所述的一种脱硫除尘用污水处理装置，其特征在于：所述混合箱（2）左侧的下端固定连接有注水管（7），所述注水管（7）的左侧螺纹连接有密封盖（6）。
说明书
一种脱硫除尘用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种脱硫除尘用污水处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水中含有大量难降解物质通过单一的水处理设备是无法有效去除的，所以很多时候要依据污水水质的特殊性合理添加污水处理药剂，使其处理后的污水符合国家排放标准，污水处理常用药剂有：絮凝剂、助凝剂调理剂、破乳剂、PH调整剂、消毒剂、氧化还原剂、消泡剂，这些药剂一般为固体粉状，污水进行处理时一般是将多种药剂加水混合一起使用，然而现有混合装置无法对药剂中的结块进行粉碎处理，致使药剂与水体混合的效果较差，满足不了污水处理的使用需求。
实用新型内容
本实用新型的目的在于提供一种脱硫除尘用污水处理装置，具备粉碎效果好的优点，解决了现有混合装置无法对药剂中的结块进行粉碎处理，致使药剂与水体混合的效果较差，满足不了污水处理使用需求的问题。
为实现上述目的，本实用新型提供如下技术方案：一种脱硫除尘用污水处理装置，包括混合箱，所述混合箱顶部的中端固定安装有进料管，所述进料管内表面的上端固定连接有第一固定块，所述进料管内表面的下端固定连接有第二固定块，所述第一固定块的底部与第二固定块的中端之间通过轴承活动连接有第二粉碎杆，所述第二粉碎杆的底部固定安装有第一锥形齿轮，所述进料管内表面的中端固定连接有破碎齿，所述混合箱外表面左侧的上端固定安装有第一电机，所述第一电机的输出端固定连接有转轴，且转轴的右端通过轴承活动连接于混合箱内腔右侧的上端，所述转轴表面的两侧均固定连接有第一粉碎杆，所述转轴的中端固定安装有第二锥形齿轮，且第二锥形齿轮与第一锥形齿轮啮合，所述混合箱内腔的上端且位于转轴的下方固定安装有弧形金属筛网，所述混合箱内腔的中端固定安装有金属筛板，所述金属筛板的顶部固定连接有导料板，所述弧形金属筛网的中端与金属筛板顶部的中端之间通过轴承活动连接有转杆，所述转杆的顶部固定安装有第三锥形齿轮，且第三锥形齿轮与第二锥形齿轮啮合，所述转杆表面下端的两侧均固定连接有旋转板，所述旋转板的底部固定连接有研磨块，所述混合箱外表面底部的中端固定安装有第二电机，所述第二电机的输出端固定连接有搅拌杆，且搅拌杆的下端通过轴承活动连接于混合箱内腔底部的中端。
优选的，所述混合箱外表面底部的四周均固定连接有支撑腿，且相邻两个支撑腿之间的距离相等。
优选的，所述混合箱右侧的下端固定连接有排水管，所述排水管的右端固定安装有手动阀门。
优选的，所述混合箱背面的下端开设有观察窗，且观察窗的内侧包括透明钢化玻璃。
优选的，所述混合箱左侧的下端固定连接有注水管，所述注水管的左侧螺纹连接有密封盖。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过启动第一电机进行工作能够带动转轴、第一粉碎杆与第二锥形齿轮进行旋转，第二锥形齿轮旋转的同时能够带动第一锥形齿轮与第三锥形齿轮旋转，通过第一锥形齿轮旋转能够带动第二粉碎杆进行快速旋转，在破碎齿的配合作用下，能够对进料管处投放的物料进行快速的粉碎，经过粉碎后的物料会下落到弧形金属筛网上方，同时通过第一粉碎杆快速的旋转，能够进一步对弧形金属筛网上方的物料进行粉碎处理，经过充分粉碎后的物料会经过弧形金属筛网筛选后下落到金属筛板上方，通过第三锥形齿轮旋转能够带动转杆与旋转板进行旋转，旋转板旋转的同时能够带动研磨块对金属筛板上的物料进行充分的研磨，使物料研磨成均匀细小的粉状，再经过金属筛板筛选后下落到混合箱底部的水体中，同时通过启动第二电机工作能够带动搅拌杆进行快速旋转，使得搅拌杆能够对水体及物料进行充分搅拌，加快了物料与水体混合的速度，在整体配合的作用下，实现了能够对固体药剂进行充分粉碎的目的，有效的避免固体药剂出现结块及颗粒较大而降低了与水体混合的效率，极大的满足了污水处理的使用需求，解决了现有混合装置无法对药剂中的结块进行粉碎处理，致使药剂与水体混合的效果较差，满足不了污水处理使用需求的问题。
2、本实用新型通过观察窗的设置，便于使用者对混合箱内部的混合状态进行观察。
（发明人：张强）
