申请日2020.12.15
公开（公告）日2021.09.17
IPC分类号B01D29/03; B01D29/94; B01D29/96; B01D29/66
摘要
本实用新型公开了一种污水净化反冲洗过滤装置，包括上存水箱和下存水箱，上存水箱和下存水箱的侧壁分别一一对应连通有进水管和出水管，所述上存水箱和下存水箱均呈漏斗状。本实用新型结构简单，污水从上存水箱通过连接管进入下存水箱，污水在连接管中，在过滤板的作用下进行过滤，滤渣聚集在过滤板顶部，然后转动转轮，转轮与连接板分离，转轴可自由带动过滤板转动，翻转180°，在反转转轮，将转轴固定，滤渣进入滑动盒，污水又可对过滤板进行反冲洗，避免过滤板堵塞，提高其过滤效率，当滑动盒滤渣较多时，可将滑动盒抽出，将滤渣倾倒，如此，装置实现反复使用，提高其使用寿命。
权利要求书

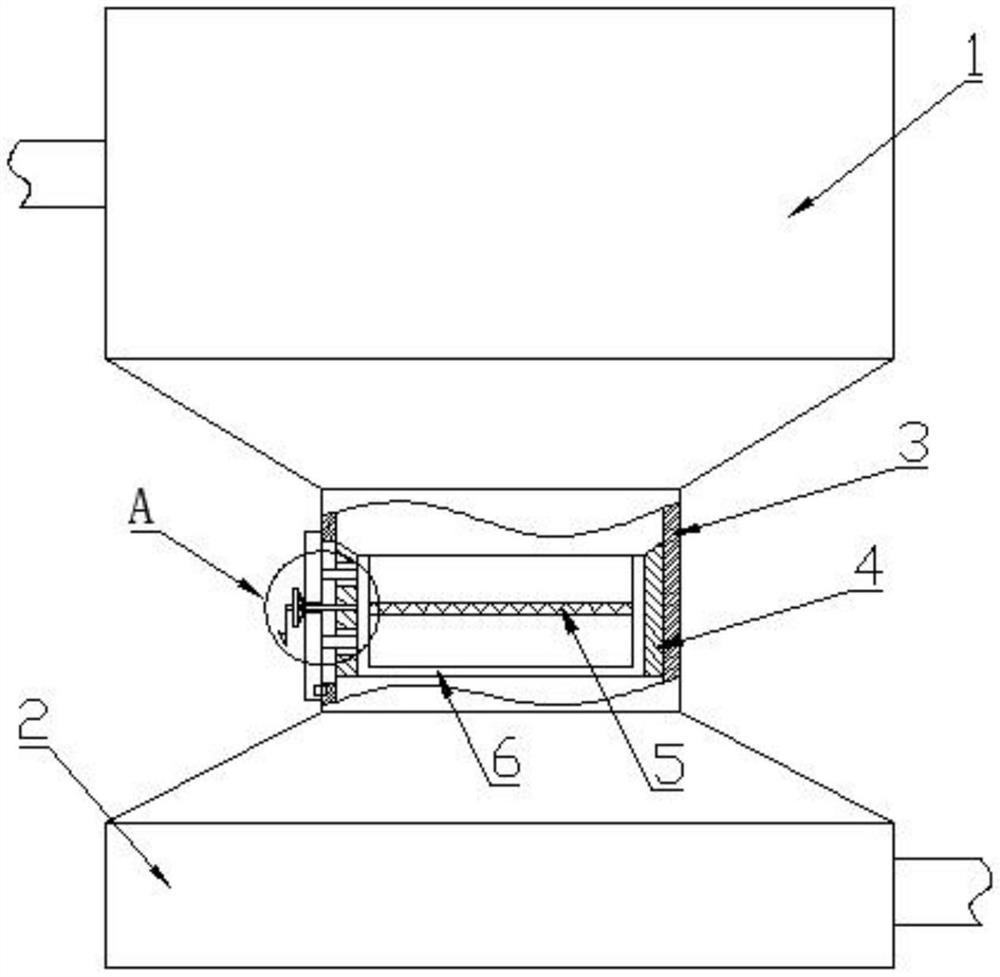

1.一种污水净化反冲洗过滤装置，包括上存水箱(1)和下存水箱(2)，上存水箱(1)和下存水箱(2)的侧壁分别一一对应连通有进水管和出水管，其特征在于，所述上存水箱(1)和下存水箱(2)均呈漏斗状，上存水箱(1)和下存水箱(2)通过连接管(3)连接，连接管(3)的侧壁开设有滑口，滑口内插接有滑动盒(6)，滑动盒(6)的低壁设有过滤孔，滑动盒(6)的内壁转动连接有转轴(8)，转轴(8)上套接有过滤板(5)，滑动盒(6)靠近滑口的侧壁通过连接杆(7)连接有连接板(9)，连接板(9)与连接管(3)可拆卸连接，转轴(8)的端部依次贯穿滑动盒(6)和连接板(9)并螺纹连接有转轮(10)。
2.根据权利要求1所述的一种污水净化反冲洗过滤装置，其特征在于，所述滑动盒(6)的外圈套接有与其轮廓形状一致的弹性橡胶圈(4)，且弹性橡胶圈(4)的上端截面呈向内倾斜的斜面。
3.根据权利要求2所述的一种污水净化反冲洗过滤装置，其特征在于，所述连接板(9)与连接管(3)相对的一侧均嵌有相互吸引的强力磁铁。
4.根据权利要求3所述的一种污水净化反冲洗过滤装置，其特征在于，所述转轴(8)靠近转轮(10)的一端连接有与其垂直设置的指示箭头(11)，指示箭头(11)与过滤板(5)所在的面垂直。
5.根据权利要求4所述的一种污水净化反冲洗过滤装置，其特征在于，所述转轮(10)与连接板(9)之间设有弹簧垫圈，弹簧垫圈套接在转轴(8)上。
说明书
一种污水净化反冲洗过滤装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水净化反冲洗过滤装置。
背景技术
关于水污染的话题不断被提起，特别是地下水污染问题，浙江杭州、温州等地有农民或者企业家出资请环保局长下河游泳，以此来引起大家对水污染严重程度的关注，虽然各个环保局长都选择了沉默或者拒绝，但是民众环保意识的觉醒，对水污染的关切程度达到了空前；在污水处理过程中，污水中的滤渣会聚集在过滤部件表面，影响过滤效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水净化反冲洗过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水净化反冲洗过滤装置，包括上存水箱和下存水箱，上存水箱和下存水箱的侧壁分别一一对应连通有进水管和出水管，所述上存水箱和下存水箱均呈漏斗状，上存水箱和下存水箱通过连接管连接，连接管的侧壁开设有滑口，滑口内插接有滑动盒，滑动盒的低壁设有过滤孔，滑动盒的内壁转动连接有转轴，转轴上套接有过滤板，滑动盒靠近滑口的侧壁通过连接杆连接有连接板，连接板与连接管可拆卸连接，转轴的端部依次贯穿滑动盒和连接板并螺纹连接有转轮。
优选地，所述滑动盒的外圈套接有与其轮廓形状一致的弹性橡胶圈，且弹性橡胶圈的上端截面呈向内倾斜的斜面。
优选地，所述连接板与连接管相对的一侧均嵌有相互吸引的强力磁铁。
优选地，所述转轴靠近转轮的一端连接有与其垂直设置的指示箭头，指示箭头与过滤板所在的面垂直。
优选地，所述转轮与连接板之间设有弹簧垫圈，弹簧垫圈套接在转轴上。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，污水从上存水箱通过连接管进入下存水箱，污水在连接管中，在过滤板的作用下进行过滤，滤渣聚集在过滤板顶部，然后转动转轮，转轮与连接板分离，转轴可自由带动过滤板转动，翻转180°，在反转转轮，将转轴固定，滤渣进入滑动盒，污水又可对过滤板进行反冲洗，避免过滤板堵塞，提高其过滤效率，当滑动盒滤渣较多时，可将滑动盒抽出，将滤渣倾倒，如此，装置实现反复使用，提高其使用寿命。
（发明人：姬立慧;杨静）
