申请日2020.10.24
公开（公告）日2021.08.24
IPC分类号C02F9/08
摘要
本实用新型公开了一种集成化生活污水处理系统，主要包括反应器、气体流量计、气泵、水泵、臭氧发生器和硅胶干燥管，反应器为生活污水与臭氧反应的容器，反应器顶部设有进水口，中下部设有取样口，底部设有污水‑臭氧混合管道，底部另一端设有放空口，放空口管道上设有水泵并通过管道连回污水‑臭氧混合管道；硅胶干燥管一端连接进气口，另一端连接臭氧发生器，臭氧发生器通过单向阀与污水‑臭氧混合管道相连，中间设有气体流量计；反应器侧边设有臭氧回收管道，将残留的臭氧通过气泵重新导入污水‑臭氧混合管道。在现有水处理系统中接入本实用新型，无须加入任何药剂，防止了二次污染，达到了节能环保的效果，而且多重消毒，处理后的污水质量好。
权利要求书
1.一种集成化生活污水处理系统，其特征在于，主要包括反应器、气体流量计、气泵、水泵、臭氧发生器和硅胶干燥管，所述反应器为生活污水与臭氧反应的容器，反应器顶部设有进水口，中下部设有取样口，底部设有污水-臭氧混合管道，底部另一端设有放空口，放空口管道上设有水泵并通过管道连回污水-臭氧混合管道；所述硅胶干燥管一端连接进气口，另一端连接臭氧发生器，臭氧发生器通过单向阀与污水-臭氧混合管道相连，中间设有气体流量计；所述反应器侧边设有臭氧回收管道，将残留的臭氧通过气泵重新导入污水-臭氧混合管道。
2.根据权利要求1所述的一种集成化生活污水处理系统，其特征在于，所述反应器侧边设有尾气吸收罐，可以将反应器内残留的气体吸收干净。
3.根据权利要求1所述的一种集成化生活污水处理系统，其特征在于，所述气泵与污水-臭氧混合管道之间设有气体流量计和阀门。
4.根据权利要求1所述的一种集成化生活污水处理系统，其特征在于，所述污水-臭氧混合管道可以对污水与臭氧再一次结合反应，提高臭氧的利用率。
5.根据权利要求1所述的一种集成化生活污水处理系统，其特征在于，所述反应器前端设有电化学处理罐与超声波处理罐，生活污水先进入电化学处理罐，再进入超声波处理罐，最后进入反应器内，完成污水多重技术处理。
说明书
一种集成化生活污水处理系统
技术领域
本实用新型涉及污水处理技术领域，更具体的说是涉及一种集成化生活污水处理系统。
背景技术
现有污水处理一般通过AA0工艺，AA0工艺是厌氧-缺氧-好氧组合工艺的简称，是由三段生物处理装置所构成。它与单级A0工艺的不同之处在于前段设置一厌氧反应器，旨在通过厌氧过程使废水中的部分难降解有机物得以降解去除，进而改善废水的可生化性，并为后续的缺氧段提供适合于反硝化过程的碳源，最终达到高效去除COD、BOD、N、P的目的。
AAO系统的工艺流程是：废水经预处理后进入厌氧反应器，使高COD物质在该段得到部分分解，然后进入缺氧段，进行反硝化过程，而后是进行氧化降解有机物和进行硝化反应的好氧段。为确保反硝化的效率，好氧段出水一部分通过回流而进入缺氧阶段，并与厌氧段的出水混合，以便充分利用废水中的碳源，另一部分出水进入二沉池，分离活性污泥后作为出水，污泥直接回流到厌氧段。
整个工艺流程虽然处理掉各种无机物，却没有对污水进行消毒处理，污水还是存在细菌和有机物，这种处理后的污水还是无法让动物或人饮用，消毒不够完全彻底。因此，为解决上述问题，提供一种集成化生活污水处理系统是本领域技术人员亟需解决的问题。
实用新型内容
有鉴于此，本实用新型提供了一种集成化生活污水处理系统，很好的解决了上述问题，将现有的水处理技术与臭氧水处理技术相结合，在现有水处理系统中接入本使用新型，无须加入任何药剂，防止了二次污染，达到了节能环保的效果，而且多重消毒，处理后的污水质量好，设备运输安装方便，适应范围广。

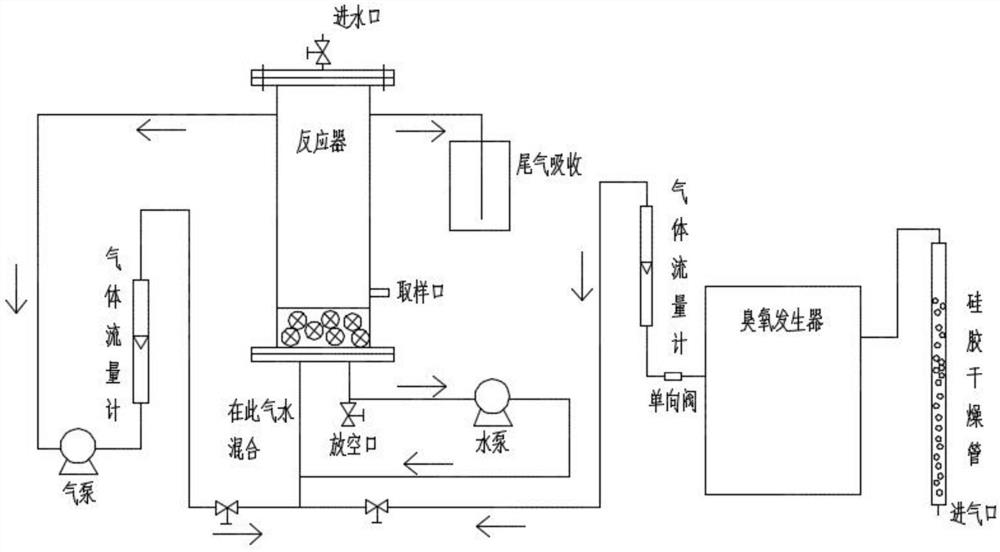

为实现上述目的，本实用新型提供如下技术方案：一种集成化生活污水处理系统，主要包括反应器、气体流量计、气泵、水泵、臭氧发生器和硅胶干燥管，所述反应器为生活污水与臭氧反应的容器，反应器顶部设有进水口，中下部设有取样口，底部设有污水-臭氧混合管道，底部另一端设有放空口，放空口管道上设有水泵并通过管道连回污水-臭氧混合管道；所述硅胶干燥管一端连接进气口，另一端连接臭氧发生器，臭氧发生器通过单向阀与污水-臭氧混合管道相连，中间设有气体流量计；所述反应器侧边设有臭氧回收管道，将残留的臭氧通过气泵重新导入污水-臭氧混合管道。
优选的，在上述一种集成化生活污水处理系统中，所述反应器侧边设有尾气吸收罐，可以将反应器内残留的气体吸收干净。
优选的，在上述一种集成化生活污水处理系统中，所述气泵与污水-臭氧混合管道之间设有气体流量计和阀门。
优选的，在上述一种集成化生活污水处理系统中，所述污水-臭氧混合管道可以对污水与臭氧再一次结合反应，提高臭氧的利用率。
优选的，在上述一种集成化生活污水处理系统中，所述反应器前端设有电化学处理罐与超声波处理罐，生活污水先进入电化学处理罐，再进入超声波处理罐，最后进入反应器内，完成污水多重技术处理。
经由上述的技术方案可知，本实用新型公开提供了一种集成化生活污水处理系统，与现有技术相比，本实用新型通过将现有的水处理技术与臭氧、超声波、电化学水处理技术相结合，在现有水处理系统中接入本装置，无需加入任何药剂，防止了二次污染，达到了节能环保的效果，形成了一个完整的新型污水处理系统，出水质量好，设备占地面积小，运输安装方便，适应范围广，可实现智能化远程控制，无需值守，高效节能。
（发明人：孙世勇）
