申请日2020.12.02
公开（公告）日2021.09.17
IPC分类号B01D29/03; B01D29/60
摘要
本实用新型涉及污水处理装置技术领域，且公开了一种分散型高氨氮污水的处理装置，包括支撑筒，所述支撑筒的相对内筒壁上对称开设有第一滑槽，所述第一滑槽靠近顶部的槽底上开设有螺孔，所述所述第一滑槽的顶部槽壁上开设有滑孔，位于两个所述滑孔之外支撑筒的顶部筒壁上对称安装有喇叭，且喇叭的上端安装有开关，所述第一滑槽内滑动连接有第一滑块，两块所述第一滑块相向的一端均穿过对应第一滑槽的槽口并向外延伸，且共同固定连接有支撑框，所述支撑框的中部安装有滤网，所述第一滑块底部侧壁上固定连接有第一弹簧。本实用新型相对现有技术的处理方式，便于对滤网上的杂质进行清理。
权利要求书

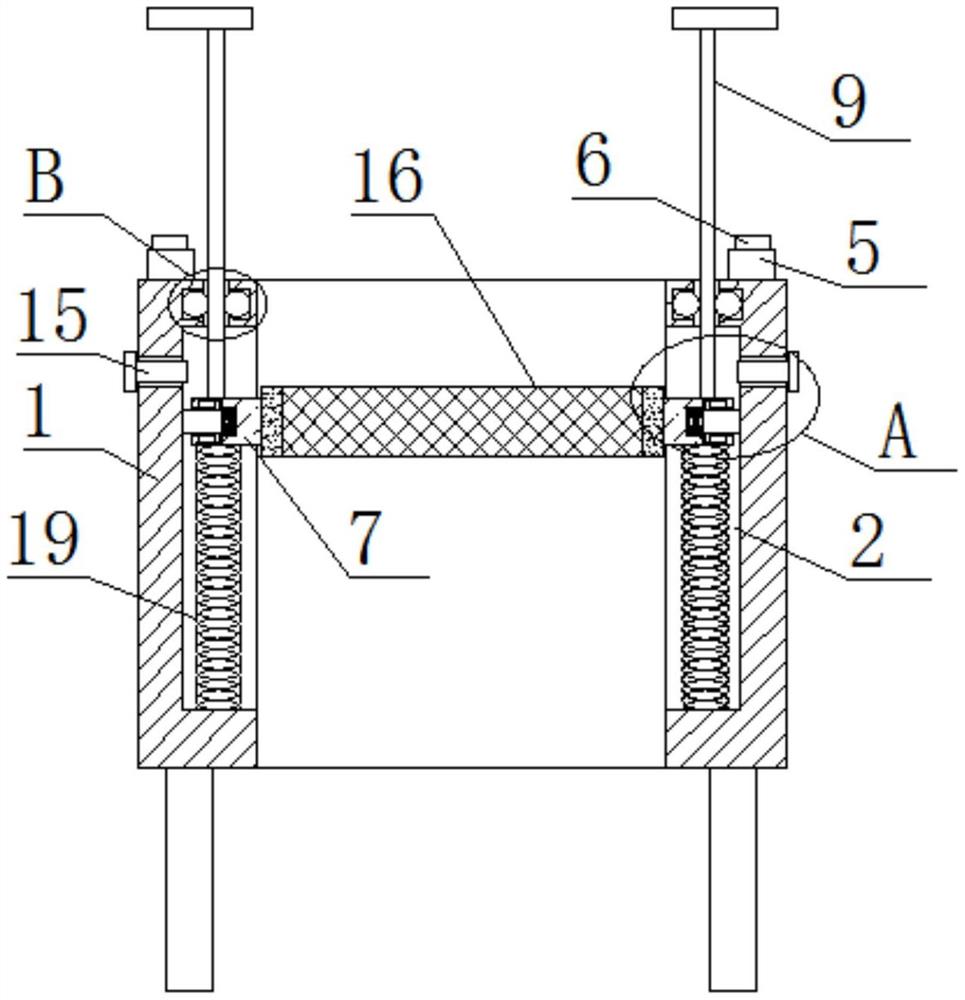

1.一种分散型高氨氮污水的处理装置，包括支撑筒(1)，其特征在于，所述支撑筒(1)的相对内筒壁上对称开设有第一滑槽(2)，所述第一滑槽(2)靠近顶部的槽底上开设有螺孔(3)，所述第一滑槽(2)的顶部槽壁上开设有滑孔(4)，位于两个所述滑孔(4)之外支撑筒(1)的顶部筒壁上对称安装有喇叭(5)，且喇叭(5)的上端安装有开关(6)，所述第一滑槽(2)内滑动连接有第一滑块(7)，两块所述第一滑块(7)相向的一端均穿过对应第一滑槽(2)的槽口并向外延伸，且共同固定连接有支撑框(8)，所述支撑框(8)的中部安装有滤网(16)，所述第一滑块(7)底部侧壁上固定连接有第一弹簧(19)，所述第一弹簧(19)的下端与第一滑槽(2)的槽壁固定连接，所述第一滑块(7)的顶部侧壁上固定连接有滑杆(9)，所述滑杆(9)的上端穿过滑孔(4)并向上延伸，且固定连接有压杆，且压杆和开关(6)位于同一竖直面上，所述第一滑块(7)远离滤网(16)的侧壁上开设有卡槽(10)，所述卡槽(10)的槽底固定连接有第二弹簧(11)，所述第二弹簧(11)的另一端固定连接有卡杆(12)，所述卡杆(12)远离卡槽(10)槽底的一端穿过卡槽(10)的槽口并向外延伸，且与第一滑槽(2)的槽底相抵，所述螺孔(3)内螺纹连接有螺杆(15)。
2.根据权利要求1所述的一种分散型高氨氮污水的处理装置，其特征在于，所述滑孔(4)的相对孔壁上对称开设有滚珠槽(13)，所述滚珠槽(13)内滚动连接有滚珠(14)，所述滚珠(14)远离滚珠槽(13)槽底的一端穿过滚珠槽(13)槽口并向外延伸，且与滑杆(9)的杆壁滚动连接。
3.根据权利要求1所述的一种分散型高氨氮污水的处理装置，其特征在于，两根所述螺杆(15)相背的一端均固定连接有转柄。
4.根据权利要求2所述的一种分散型高氨氮污水的处理装置，其特征在于，所述滚珠槽(13)呈收口设置，所述滚珠(14)的直径大于滚珠槽(13)槽口的直径。
5.根据权利要求1所述的一种分散型高氨氮污水的处理装置，其特征在于，所述支撑筒(1)的底部四角处均固定连接有支撑杆，且支撑筒(1)、支撑框(8)、滤网(16)和第一滑块(7)上均涂有防锈漆。
6.根据权利要求1所述的一种分散型高氨氮污水的处理装置，其特征在于，所述卡槽(10)的相对槽壁上对称开设有第二滑槽(17)，所述第二滑槽(17)内滑动连接有第二滑块(18)，两块所述第二滑块(18)相向的一端均穿过对应第二滑槽(17)的槽口并向外延伸，且均与卡杆(12)的杆壁固定连接。
说明书
一种分散型高氨氮污水的处理装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种分散型高氨氮污水的处理装置。
背景技术
分散型高氨氮污水排放之前需要进行处理，处理的的过程中就包括过滤处理，传统进行过滤处理时，将滤网安装在一个箱体的底部，然后将污水通入滤网的上方，过滤的杂质会堆积在滤网上，而箱体高度较高不便于杂质的清理，为此，我们提出一种分散型高氨氮污水的处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中传统对分散型高氨氮污水进行处理的过程中出现的问题，而提出的一种分散型高氨氮污水的处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种分散型高氨氮污水的处理装置，包括支撑筒，所述支撑筒的相对内筒壁上对称开设有第一滑槽，所述第一滑槽靠近顶部的槽底上开设有螺孔，所述所述第一滑槽的顶部槽壁上开设有滑孔，位于两个所述滑孔之外支撑筒的顶部筒壁上对称安装有喇叭，且喇叭的上端安装有开关，所述第一滑槽内滑动连接有第一滑块，两块所述第一滑块相向的一端均穿过对应第一滑槽的槽口并向外延伸，且共同固定连接有支撑框，所述支撑框的中部安装有滤网，所述第一滑块底部侧壁上固定连接有第一弹簧，所述第一弹簧的下端与第一滑槽的槽壁固定连接，所述第一滑块的顶部侧壁上固定连接有滑杆，所述滑杆的上端穿过滑孔并向上延伸，且固定连接有压杆，且压杆和开关位于同一竖直面上，所述第一滑块远离滤网的侧壁上开设有卡槽，所述卡槽的槽底固定连接有第二弹簧，所述第二弹簧的另一端固定连接有卡杆，所述卡杆远离卡槽槽底的一端穿过卡槽的槽口并向外延伸，且与第一滑槽的槽底相抵，所述螺孔内螺纹连接有螺杆。
优选的，所述滑孔的相对孔壁上对称开设有滚珠槽，所述滚珠槽内滚动连接有滚珠，所述滚珠远离滚珠槽槽底的一端穿过滚珠槽槽口并向外延伸，且与滑杆的杆壁滚动连接。
优选的，两根所述螺杆相背的一端均固定连接有转柄。
优选的，所述滚珠槽呈收口设置，所述滚珠的直径大于滚珠槽槽口的直径。
优选的，所述支撑筒的底部四角处均固定连接有支撑杆，且支撑筒、支撑框、滤网和第一滑块上均涂有防锈漆。
优选的，所述卡槽的相对槽壁上对称开设有第二滑槽，所述第二滑槽内滑动连接有第二滑块，两块所述第二滑块相向的一端均穿过对应第二滑槽的槽口并向外延伸，且均与卡杆的杆壁固定连接。
与现有技术相比，本实用新型提供了一种分散型高氨氮污水的处理装置，具备以下有益效果：
该分散型高氨氮污水的处理装置，通过设置支撑筒、第一滑槽、螺孔、滑孔、喇叭、开关、第一滑块、支撑框、滑杆、卡槽、第二弹簧、卡杆、螺杆和滤网，进行处理时，将污水通入支撑筒内，滤网对污水进行处理，杂质堆积在滤网上，随着时间的推移，当滤网上杂质量较多时，滤网下降，进而也使得滑杆向下运动，当压杆与喇叭的开关相抵时，喇叭发出声音，进而使用者知道需要清理，向远离滤网方向旋转螺杆，对滤网施加相向的推力，当卡杆的轴线与螺孔的轴线重叠时，卡杆卡入螺孔中，进而使得支撑网固定，进而可对滤网进行清理，便于对滤网进行清理；相对现有技术的处理方式，便于对滤网上的杂质进行清理。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本实用新型相对现有技术的处理方式，便于对滤网上的杂质进行清理。
（发明人：童华林;周婷婷;王军）
