申请日2020.07.13
公开（公告）日2021.08.24
IPC分类号C02F9/10; B01D29/03; B01D29/58; B01D29/96; C02F1/28; C02F103/30
摘要

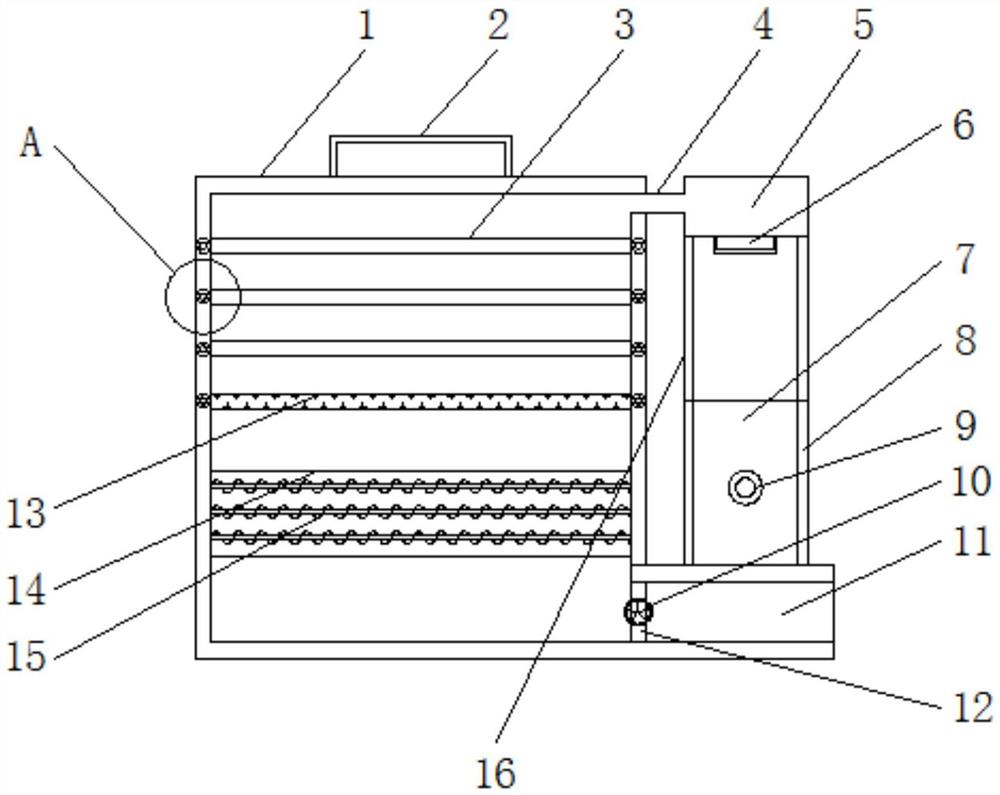

本实用新型公开了一种混纺染色污水处理设备，包括机体和螺栓，所述机体的顶端设置有污水传输口，且机体的内部上方设置有筛网，所述机体的右侧上方设置有冷凝管，且冷凝管的右侧设置有冷凝仓，所述冷凝仓的下方设置有出水口，且出水口的下方设置有存储盒，所述存储盒的两侧设置有滑槽，且存储盒的前端设置有握把，所述滑槽的外侧设置有支架，所述机体的右侧下方设置有清洗管，且清洗管的左端设置有阀口，所述阀口的中部设置有阀门。该筛网便于对混纺残留物过滤，避免混纺残留物经过处理后仍排放至土地或水中引起环境污染，设置三个的筛网便于对混纺残留物连续过滤，利于将混纺残留物在污水中的残留量降至最低。
权利要求书
1.一种混纺染色污水处理设备，包括机体(1)和螺栓(17)，其特征在于：所述机体(1)的顶端设置有污水传输口(2)，且机体(1)的内部上方设置有筛网(3)，所述机体(1)的右侧上方设置有冷凝管(4)，且冷凝管(4)的右侧设置有冷凝仓(5)，所述冷凝仓(5)的下方设置有出水口(6)，且出水口(6)的下方设置有存储盒(7)，所述存储盒(7)的两侧设置有滑槽(8)，且存储盒(7)的前端设置有握把(9)，所述滑槽(8)的外侧设置有支架(16)，所述机体(1)的右侧下方设置有清洗管(11)，且清洗管(11)的左端设置有阀口(12)，所述阀口(12)的中部设置有阀门(10)，所述筛网(3)的下方设置有活性炭层(13)，且活性炭层(13)的下方设置有加热管(14)，所述加热管(14)的内部设置有加热丝(15)，所述筛网(3)的左侧设置有螺栓(17)。
2.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述机体(1)与污水传输口(2)之间为固定连接，且机体(1)内部与污水传输口(2)之间相连通。
3.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述筛网(3)设置有三个，且机体(1)与筛网(3)之间为螺纹连接。
4.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述机体(1)通过冷凝管(4)与冷凝仓(5)构成中空结构，且冷凝仓(5)与出水口(6)之间为固定连接。
5.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述存储盒(7)通过滑槽(8)与支架(16)构成滑动结构，且存储盒(7)与支架(16)之间为活动连接。
6.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述机体(1)通过螺栓(17)与活性炭层(13)构成螺纹结构，且筛网(3)与活性炭层(13)的形状相匹配。
7.根据权利要求1所述的一种混纺染色污水处理设备，其特征在于：所述加热管(14)设置有两组，且加热管(14)之间的距离设置为20cm。
说明书
一种混纺染色污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种混纺染色污水处理设备。
背景技术
现今，污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，但是市场上大多数的混纺染色设备不具备污水处理装置。
市场上的混纺染色设备在使用中不具备直接将污水进行处理的装置导致染色设备污水直接排放引起环境污染，残留至污水中的混纺毛絮排放后不易分解，使得污染处理增加难度，为此，我们提出一种混纺染色污水处理设备。
实用新型内容
本实用新型的目的在于提供一种混纺染色污水处理设备，以解决上述背景技术中提出的混纺染色设备在使用中不具备直接将污水进行处理的装置导致染色设备污水直接排放引起环境污染，残留至污水中的混纺毛絮排放后不易分解，使得污染处理增加难度的问题。
为实现上述目的，本实用新型提供如下技术方案：一种混纺染色污水处理设备，包括机体和螺栓，所述机体的顶端设置有污水传输口，且机体的内部上方设置有筛网，所述机体的右侧上方设置有冷凝管，且冷凝管的右侧设置有冷凝仓，所述冷凝仓的下方设置有出水口，且出水口的下方设置有存储盒，所述存储盒的两侧设置有滑槽，且存储盒的前端设置有握把，所述滑槽的外侧设置有支架，所述机体的右侧下方设置有清洗管，且清洗管的左端设置有阀口，所述阀口的中部设置有阀门，所述筛网的下方设置有活性炭层，且活性炭层的下方设置有加热管，所述加热管的内部设置有加热丝，所述筛网的左侧设置有螺栓。
优选的，所述机体与污水传输口之间为固定连接，且机体内部与污水传输口之间相连通。
优选的，所述筛网设置有三个，且机体与筛网之间为螺纹连接。
优选的，所述机体通过冷凝管与冷凝仓构成中空结构，且冷凝仓与出水口之间为固定连接。
优选的，所述存储盒通过滑槽与支架构成滑动结构，且存储盒与支架之间为活动连接。
优选的，所述机体通过螺栓与活性炭层构成螺纹结构，且筛网与活性炭层的形状相匹配。
优选的，所述加热管设置有两组，且加热管之间的距离设置为20cm。
与现有技术相比，本实用新型的有益效果是：该混纺染色污水处理设备设置有污水传输口，机体与污水传输口之间的固定连接增强了污水传输口的稳定性，避免污水传输口松动导致污水泄露增加后续处理工作，独立的污水处理机体便于对不同染色设备进行污水处理，筛网便于对混纺残留物过滤，避免混纺残留物经过处理后仍排放至土地或水中引起环境污染，设置三个的筛网便于对混纺残留物连续过滤，利于将混纺残留物在污水中的残留量降至最低；
冷凝管与冷凝仓便于将机体内部的污水转移至机体外，利于处理后的污水进行排放，冷凝仓与出水口之间的固定连接便于液体的竖直排出，利于液体的收集，存储盒便于对收集后的污水进行整体处理，存储盒与支架之间的活动连接便于存储盒的维修及更换，滑槽的设置便于存储盒沿着直线进行滑动，避免存储盒倾斜导致污水洒漏；
活性炭层的设置便于对污水中的异味进行吸附除臭处理，螺栓便于活性炭层的更换，筛网与活性炭层的形状相匹配利于筛网与活性炭层之间进行顺序调换的安装，设置有两组的加热管提高了加热效率，减少了污水转变为水蒸气的时间，加热管之间设置的距离避免加热管之间触碰导致烧毁变形，减少加热管的损毁量。
（发明人：吴健凡）
