申请日2021.05.14
公开日期2021.11.16
IPC分类C02F3/30;C02F101/16
摘要
本实用新型属于环境工程污水治理技术领域，具体涉及一种CWSBR工艺回流污泥脱除总氮的系统。包括CWSBR进水区、CWSBR反应区及CWSBR清水区，所述CWSBR进水区与CWSBR反应区之间通过进水区水帆分隔，所述CWSBR反应区与CWSBR清水区之间通过清水区水帆分隔；所述CWSBR进水区内设进水口、潜水搅拌器及进水轴流泵；所述CWSBR反应区H内设剩余污泥泵、滗水器、潜水推进器、曝气主管道、进水喇叭口、多个发光灯管；所述CWSBR清水区内设出水口、潜水搅拌器及出水轴流泵。本实用新型投资费用低，无需投加碳源，运行成本大幅降低，对来水总氮没有上限要求，无任何二次污染，没有废弃物，也不需添加剂，脱总氮效率高，出水稳定达标。
权利要求

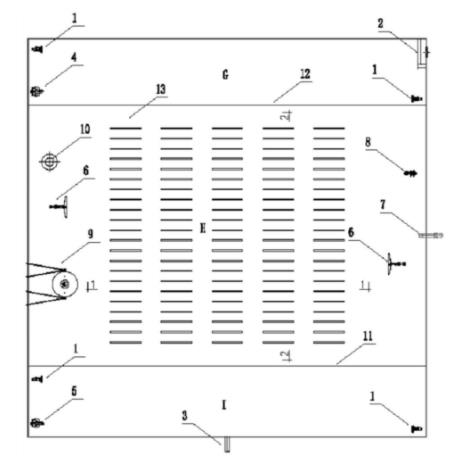

1.一种CWSBR工艺回流污泥脱除总氮的系统，其特征在于：包括CWSBR进水区（G）、CWSBR反应区（H）及CWSBR清水区（I），所述CWSBR进水区（G）与CWSBR反应区（H）之间通过进水区水帆（12）分隔，所述CWSBR反应区（H）与CWSBR清水区（I）之间通过清水区水帆（11）分隔；所述CWSBR进水区（G）内设进水口（2）、潜水搅拌器（1）及进水轴流泵（4）；所述CWSBR反应区（H）内设剩余污泥泵（8）、滗水器（9）、潜水推进器（6）、曝气主管道（7）、进水喇叭口（10）、多个发光灯管（13）；所述CWSBR清水区（I）内设出水口（3）、潜水搅拌器（1）及出水轴流泵（5）。
2.根据权利要求1所述的一种CWSBR工艺回流污泥脱除总氮的系统，其特征在于：所述发光灯管（13）单个功率5W，亮度150cd/m2，光照强度100LK，波长590-1000nm，共5排，每排88个。
3.根据权利要求1所述的一种CWSBR工艺回流污泥脱除总氮的系统，其特征在于：所述潜水搅拌器（1）为两个，分别设置于CWSBR进水区（G）内对角处。
4.根据权利要求1所述的一种CWSBR工艺回流污泥脱除总氮的系统，其特征在于：所述潜水推进器（6）为两个，分别设置于CWSBR反应区（H）内对侧。
说明书
一种CWSBR工艺回流污泥脱除总氮的系统
技术领域
本实用新型属于环境工程污水治理技术领域，具体涉及一种CWSBR工艺回流污泥脱除总氮的系统。
背景技术
随着国家对污水厂排放指标的日益提升，原有的处理工艺往往难以满足排放要求。很多污水厂面临提标改造。其中总氮作为重要的排放标准，以其难处理性和高成本性，令很多水厂头痛不已。
目前处理总氮的方法主要有活性污泥法的A2O工艺和SBR工艺，以及后置反硝化滤池工艺。
传统A2O为了达到厌氧区的污泥浓度和脱氮效果，通常要控制回流比100%至400%，能耗较大。A2O工艺的TN脱除率和回流比密切相关。工程实践中A2O回流比控制在100%至200%是出于经济成本考虑，但是要求来水TN低于70mg/L才可以达到一级A标准。如果来水超过70mg/L则较难达标。
SBR工艺虽然不存在回流和污泥浓度的问题，但是需要厌氧、好氧交替运行，效率较低，周期很长。曝气周期结束后溶解氧通常需要20分钟才能降低到厌氧状态，如果想达到理想的脱除总氮的效果可能需要搅拌反应较长时间，无法满足日益增长的城市污水处理量。
后置反硝化滤池主要问题是需要额外投加碳源（乙酸钠或者甲醇），水处理成本较高。
实用新型内容
本实用新型的目的在于针对上述现有技术存在问题，提出一种设备简单、操作安装方便、脱氮效率高、运行及装置费用极低的CWSBR工艺回流污泥脱除总氮的系统。
本实用新型为实现上述目的所采取的技术方案为：一种CWSBR工艺回流污泥脱除总氮的系统，其特征在于：包括CWSBR进水区、CWSBR反应区及CWSBR清水区，所述CWSBR进水区与CWSBR反应区之间通过进水区水帆分隔，所述CWSBR反应区与CWSBR清水区之间通过清水区水帆分隔；所述CWSBR进水区内设进水口、潜水搅拌器及进水轴流泵；所述CWSBR反应区H内设剩余污泥泵、滗水器、潜水推进器、曝气主管道、进水喇叭口、多个发光灯管；所述CWSBR清水区内设出水口、潜水搅拌器及出水轴流泵。
所述发光灯管单个功率5W，亮度150cd/m2，光照强度100LK，波长590-1000nm，共5排，每排88个。
所述潜水搅拌器为两个，分别设置于CWSBR进水区内对角处。
所述潜水推进器为两个，分别设置于CWSBR反应区内对侧。
本实用新型特点如下：
1.初投资费用低，大体只相当于目前同样容量脱总氮设备投资的千分之一 。
2.运行费用低。和传统的A2O回流比控制在100-400%相比，只需要控制光照强度和时间，大幅节能。无需投加碳源，运行成本大幅降低。
3.对来水总氮没有上限要求，只要调整光照强度和时间，产生足够多的有机物，调整合适的碳氮比，即使来水总氮浓度较高仍然可以达标。
4.无任何二次污染，没有废弃物，也不需添加剂。
5.脱总氮效率高，出水稳定达标。
