申请日2021.09.23
公开日期2021.12.10
IPC分类B01D53/96;B01D53/78
摘要
本发明公开了湿法脱酸系统，包括湿法洗涤塔，湿法洗涤塔输入端与自除尘器出口相连；其特征在于，湿法洗涤塔输出端与湿法吸附塔输入端相连，湿法吸附塔输出端与烟气加热器相连；在湿法洗涤塔上端设有洗涤筛板，洗涤筛板下方竖向呈间隔的设有若干第一碱液喷淋装置，洗涤筛板上方设有洗涤水喷淋装置；湿法吸附塔上端竖向呈间隔的设有两个第一吸附筛板，在两个第一吸附筛板竖向两外侧各自设有吸附水喷淋装置；湿法吸附塔下端竖向呈间隔的设有两个第二吸附筛板，第二吸附筛板上方各自对应的设有第二碱液喷淋装置；本发明具有布局更加合理，能够更好的有针对性的逐次完成脱酸，能够更好的对碱液进行回收以降低成本的优点。
权利要求
1.湿法脱酸系统，包括湿法洗涤塔，湿法洗涤塔输入端与自除尘器出口相连；其特征在于，湿法洗涤塔输出端与湿法吸附塔输入端相连，湿法吸附塔输出端与烟气加热器相连；在湿法洗涤塔上端设有洗涤筛板，洗涤筛板下方竖向呈间隔的设有若干第一碱液喷淋装置，洗涤筛板上方设有洗涤水喷淋装置；湿法吸附塔上端竖向呈间隔的设有两个第一吸附筛板，在两个第一吸附筛板竖向两外侧各自设有吸附水喷淋装置；湿法吸附塔下端竖向呈间隔的设有两个第二吸附筛板，第二吸附筛板上方各自对应的设有第二碱液喷淋装置；第一碱液喷淋装置和第二碱液喷淋装置各自与碱液循环供应系统相连，湿法洗涤塔和湿法吸附塔下端各自设有碱液排出口并与碱液循环供应系统相连；洗涤水喷淋装置和吸附水喷淋装置各自与供水部分结构相连。
2.如权利要求1所述的湿法脱酸系统 ，其特征在于：在湿法洗涤塔下端开设有输入口，输入口上连接有水平向外的且外端竖直向上弯折延伸的输入管，输入管上端形成湿法洗涤塔输出端；在输入管上端内部设置有降温喷枪；且降温喷枪的输入端与碱液循环供应系统和供水部分结构相连。
3.如权利要求2所述的湿法脱酸系统 ，其特征在于：还包括自工艺用气罐，自工艺用气罐的气体输出端与降温喷枪的气体输入端之间连接有供气管道，在供气管道上依次设置有法兰球阀、减压阀和法兰球阀。
4.如权利要求3所述的湿法脱酸系统 ，其特征在于：在供气管道上还设置有就地压力表；还包括旁路供气管道，旁路供气管道两端各自连接在供气管道上的两个法兰球阀外侧，在旁路供气管道上设置有法兰截止阀。
5.如权利要求2所述的湿法脱酸系统 ，其特征在于：所述供水部分结构包括自综合水主管，自综合水主管输出端连接干路供水管道，在干路供水管道上连接有第一支路供水管道、第二支路供水管道和第三支路供水管道，第一支路供水管道、第二支路供水管道和第三支路供水管道远端各自与降温喷枪、
洗涤水喷淋装置和吸附水喷淋装置相连。
6.如权利要求1所述的湿法脱酸系统 ，其特征在于：两吸附水喷淋装置的喷射端各自面向两第一吸附筛板竖向两外侧表面设置。
7.如权利要求1所述的湿法脱酸系统 ，其特征在于：所述碱液循环供应系统包括洗涤循环池、吸附循环池和废水池；洗涤循环池和吸附循环池各自与湿法洗涤塔和湿法吸附塔具有的碱液排出口相连；还包括PH计电导率仪缓冲箱，PH计电导率仪缓冲箱输出端各自与洗涤循环池和吸附循环池敞口端连通；在洗涤循环池和吸附循环池输出端各自连接设置有第一液体输出结构和第二液体输出结构，第一液体输出结构的输出端与污水池、第一碱液喷淋装置和PH计电导率仪缓冲箱输入端相连，第二液体输出结构的输出端与污水池、第二碱液喷淋装置和PH计电导率仪缓冲箱输入端相连；并且污水池与污水排除部分结构相连并能够将污水排出至界区外。
8.如权利要求7所述的湿法脱酸系统 ，其特征在于：所述第一液体输出结构包括成对连接在洗涤循环池输出端的第一碱液输出管道，成对的两个第一碱液输出管道远端汇集连接在一起形成输出端，在两个第一碱液输出管道上且沿其内部液体流动方向依次设置有篮式过滤器、洗涤循环泵、法兰止回阀和内螺纹止回阀。
9.如权利要求8所述的湿法脱酸系统 ，其特征在于：所述第二液体输出结构包括成对连接在吸附循环池输出端的第二碱液输出管道，成对的两个第二碱液输出管道远端汇集连接在一起形成输出端，在两个第二碱液输出管道上且沿其内部液体流动方向依次设置有篮式过滤器、洗涤循环泵、法兰止回阀和内螺纹止回阀。
10.如权利要求9所述的湿法脱酸系统 ，其特征在于：还包括各自对应洗涤循环池和吸附循环池设置的自碱液输送泵，两个自碱液输送泵输出端各自连接有碱液供应管道，两个碱液供应管道各自与成对的第一碱液输出管道和成对的第二碱液输出管道相连。
说明书
湿法脱酸系统
技术领域
本发明涉及脱酸技术领域，特别是涉及湿法脱酸系统。
背景技术
工业生产中会产生大量的烟气，将烟气排放至外界大气之前通常需要经过湿法脱酸处理以降低烟气对环境的污染。
近年来，湿法脱酸技术在烟气除害方面的应用越来越多，但是多处于初始应用阶段，脱酸的质量以及碱液的回收处理均需要提高。中国专利（CN210699574U）公开了一种湿法脱酸塔碱液循环利用系统。该系统中碱液回收部分结构布局设计不够合理，不能够对碱液充分的利用，造成资源的浪费。中国专利（CN211098293U）公开了一种湿法脱酸的设备，上述系统设备中，两个洗涤塔不能够很好的有针对性的逐次完成脱酸以达到更高的脱酸质量，造成碱液的浪费，设计不合理。
因此，本领域技术人员致力于开发一种布局更加合理，能够更好的有针对性的逐次完成脱酸，能够更好的对碱液进行回收以降低成本的湿法脱酸系统。
发明内容
有鉴于现有技术的上述缺陷，本发明所要解决的技术问题是，怎样提供一种布局更加合理，能够更好的有针对性的逐次完成脱酸，能够更好的对碱液进行回收以降低成本的湿法脱酸系统。

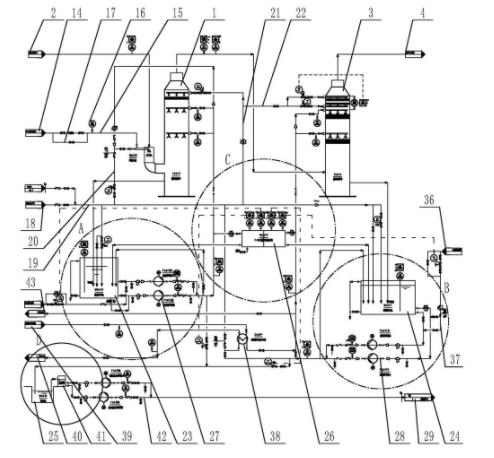

为实现上述目的，本发明提供了湿法脱酸系统，包括湿法洗涤塔，湿法洗涤塔输入端与自除尘器出口相连；其特点在于，湿法洗涤塔输出端与湿法吸附塔输入端相连，湿法吸附塔输出端与烟气加热器相连；在湿法洗涤塔上端设有洗涤筛板，洗涤筛板下方竖向呈间隔的设有若干第一碱液喷淋装置，洗涤筛板上方设有洗涤水喷淋装置；湿法吸附塔上端竖向呈间隔的设有两个第一吸附筛板，在两个第一吸附筛板竖向两外侧各自设有吸附水喷淋装置；湿法吸附塔下端竖向呈间隔的设有两个第二吸附筛板，第二吸附筛板上方各自对应的设有第二碱液喷淋装置；第一碱液喷淋装置和第二碱液喷淋装置各自与碱液循环供应系统相连，湿法洗涤塔和湿法吸附塔下端各自设有碱液排出口并与碱液循环供应系统相连；洗涤水喷淋装置和吸附水喷淋装置各自与供水部分结构相连。
这样，上述的系统装置中，自除尘器出口输出的烟气从湿法洗涤塔输入端进入，经过一次处理后，从湿法洗涤塔输出端输出并从湿法吸附塔输入端进入，在经过湿法吸附塔第二次处理后，再从湿法吸附塔输出端输出到烟气加热器加热处理。在上述处理过程中，烟气在第一次处理时，烟气从下至上流动，并各自与两个第一碱液喷淋装置喷出的碱液形成对流并经过碱液处理，之后烟气在继续向上并通过洗涤筛板，洗涤筛板通常是孔板结构并能够使得烟气均匀的向上并使得喷水处理时，能够更好的对烟气进行洗涤以更好的带走烟气上的酸性和碱性物质。烟气在第二次处理时，烟气从湿法吸附塔下端进入，并向上运动，烟气各自经过两个第二吸附筛板并被均匀的分散开来，使得第二吸附筛板上方的第二碱液喷淋装置喷出的碱液能够更好的对烟气进行覆盖，并能够与烟气中残留的酸性物质反应，更加彻底的脱酸。烟气继续向上，第二吸附筛板能够将烟气分散并经过喷水处理更加彻底的且有针对性的将酸性和碱性物质带走。并且湿法洗涤塔和湿法吸附塔下端的碱液排出口与碱液循环供应系统相连，能够实现碱液的循环供应。
进一步的，第一碱液喷淋装置、第二碱液喷淋装置和吸附水喷淋装置均是喷淋管上安置喷淋喷头。这样结构更加简单。
作为优化，在湿法洗涤塔下端开设有输入口，输入口上连接有水平向外的且外端竖直向上弯折延伸的输入管，输入管上端形成湿法洗涤塔输出端；在输入管上端内部设置有降温喷枪；且降温喷枪的输入端与碱液循环供应系统和供水部分结构相连。
这样，通过在湿法洗涤塔下端设置输入口，并在输入口上连接水平向外的且外端竖直向上弯折延伸的输入管，再在输入管内设置降温喷枪，降温喷枪的输入端与碱液循环供应系统和供水部分结构相连，使得降温喷枪喷出的液体为水和碱液组成的混合物，能够对烟气进行初步的处理以及达到降温的效果。并且设置输入管，使得烟气最先进入输入管，此时烟气温度很高，先完成降温再进入到湿法洗涤塔内，也是对其进行保护。
作为优化，还包括自工艺用气罐，自工艺用气罐的气体输出端与降温喷枪的气体输入端之间连接有供气管道，在供气管道上依次设置有法兰球阀、减压阀和法兰球阀。
这样，使得降温枪的气体输入端与自工艺用气罐相连并供气，能够更好的更加稳定的供气并使得降温枪喷出的液体更加的发散，更好的与烟气混合并处理，并且还方便控制供气。
作为优化，在供气管道上还设置有就地压力表；还包括旁路供气管道，旁路供气管道两端各自连接在供气管道上的两个法兰球阀外侧，在旁路供气管道上设置有法兰截止阀。
这样，能够通过设置的就地压力表监测供气管道上的气压，根据压力进行调整，旁路供气管道起到备用的目的。
作为优化，所述供水部分结构包括自综合水主管，自综合水主管输出端连接干路供水管道，在干路供水管道上连接有第一支路供水管道、第二支路供水管道和第三支路供水管道，第一支路供水管道、第二支路供水管道和第三支路供水管道远端各自与降温喷枪、洗涤水喷淋装置和吸附水喷淋装置相连。
这样，供水部分结构设计简单，能够更加方便各自对降温喷枪、洗涤水喷淋装置和吸附水喷淋装置供水。
进一步的，在第一支路供水管道上设置有法兰截止阀和电磁阀；在第二支路供水管道上设置有法兰闸阀、电磁阀和法兰截止阀；第三支路供水管道远端连接有两个分路管道，两个分路管道各自与两个吸附水喷淋装置相连，且在两个分路管道上各自设置有电磁阀和法兰截止阀。
这样，能够各自通过设置的阀体分别控制第一支路供水管道、第二支路供水管道和第三支路供水管道的通断，更加方便各自完成供水。
作为优化，两吸附水喷淋装置的喷射端各自面向两第一吸附筛板竖向两外侧表面设置。
这样，通过将两吸附水喷淋装置的喷射端各自面向两第一吸附筛板竖向两外侧表面设置，使得第一吸附筛板之间形成相对封闭的空间以更好的对烟气进行洗涤和吸附。
作为优化，所述碱液循环供应系统包括洗涤循环池、吸附循环池和废水池；洗涤循环池和吸附循环池各自与湿法洗涤塔和湿法吸附塔具有的碱液排出口相连；还包括PH计电导率仪缓冲箱，PH计电导率仪缓冲箱输出端各自与洗涤循环池和吸附循环池敞口端连通；在洗涤循环池和吸附循环池输出端各自连接设置有第一液体输出结构和第二液体输出结构，第一液体输出结构的输出端与污水池、第一碱液喷淋装置和PH计电导率仪缓冲箱输入端相连，第二液体输出结构的输出端与污水池、第二碱液喷淋装置和PH计电导率仪缓冲箱输入端相连；并且污水池与污水排除部分结构相连并能够将污水排出至界区外。
这样，上述的碱液循环供应系统中，在湿法洗涤塔和湿法吸附塔中使用过后的碱液各自对应的流入到洗涤循环池和吸附循环池内进行回收处理。PH计电导率仪缓冲箱的输出端和输入端各自与洗涤循环池和吸附循环池连通设置，使得PH计电导率仪缓冲箱能够对洗涤循环池和吸附循环池内的液体进行缓冲配比，使得洗涤循环池和吸附循环池内的液体能够更好的被回收使用。并且洗涤循环池和吸附循环池还与污水池相连，能够对多次使用后的液体进行排污至污水池，经过污水池处理后，将污水排出至界区外。上述的系统能够更好的对使用后碱液回收处理以更好的进行循环利用。还能够对需要排放的污水进行处理以更好的进行排放。
作为优化，所述第一液体输出结构包括成对连接在洗涤循环池输出端的第一碱液输出管道，成对的两个第一碱液输出管道远端汇集连接在一起形成输出端，在两个第一碱液输出管道上且沿其内部液体流动方向依次设置有篮式过滤器、洗涤循环泵、法兰止回阀和内螺纹止回阀。
这样，第一液体输出结构设计布局更加合理，能够更好的对碱液的输出进行控制，结构简单，设计更加合理；两条路径各自形成备用，能够更加可靠。
作为优化，所述第二液体输出结构包括成对连接在吸附循环池输出端的第二碱液输出管道，成对的两个第二碱液输出管道远端汇集连接在一起形成输出端，在两个第二碱液输出管道上且沿其内部液体流动方向依次设置有篮式过滤器、洗涤循环泵、法兰止回阀和内螺纹止回阀。
这样，第二液体输出结构更加简单，能够更好的控制吸附循环池内液体的输出，布局更加合理；两条路径各自形成备用，能够更加可靠。
作为优化，还包括各自对应洗涤循环池和吸附循环池设置的自碱液输送泵，两个自碱液输送泵输出端各自连接有碱液供应管道，两个碱液供应管道各自与成对的第一碱液输出管道和成对的第二碱液输出管道相连。
这样，两个自碱液输送泵能够各自的向洗涤循环池和吸附循环池补充碱液，使得碱液更好的循环起来，碱液的质量更好。
作为优化，在碱液供应管道上各自设置有法兰截止阀、气动阀和法兰截止阀。
这样，通过在碱液供应管道上设置法兰截止阀、气动阀和法兰截止阀，能够更加方便控制碱液的供给。
作为优化，各自对应碱液供应管道设有辅助管道，辅助管道两端各自连接在碱液供应管道上的成对的两法兰截止阀外侧位置，且在辅助管道上设置有法兰截止阀。
这样，在碱液供应管道上形成辅助用支路，能够形成第二条供应路线，设计更加合理，且更加方便控制和维修。
进一步的，还包括吸附循环水冷却器，吸附循环水冷却器的冷却水输入端与自湿法冷却水泵输出端相连，吸附循环水冷却器的冷却水输出端与冷却塔相连；吸附循环水冷却器上还具进水口和循环出水口，进水口和循环出水口各自与供水部分结构输出端和第二碱液喷淋装置相连。
这样，通过设置吸附循环水冷却器，能够更好的提供冷却介质，更好的提高碱液循环质量。
作为优化，在污水池的一侧设置有虹吸桶，虹吸桶输入端与污水池连通，虹吸桶输出端成对的连接有排液管，成对的两个排液管远端汇集连接在一起形成输出端并能够将污水排出至界区外；在排液管上且沿其内部液体流动方向依次设置有法兰截止阀、篮式过滤器、湿法废水排污泵、法兰止回阀和法兰截止阀。
这样，通过设置虹吸桶，能够更好的将污水池的的污水排除，更加方便控制。
作为优化，法废水排污泵输入端和输出端各自连接设置有软接管。
这样，结构简单，且更加方便安装设置。
进一步的，在PH计电导率仪缓冲箱的左、右箱体上各自成对的设置有电导率检测仪，电导率检测仪的信号输出端各自与系统管路上的电磁阀相连。
这样，能够更好的平衡洗涤循环池和吸附循环池内液体的PH值，设计更加合理，使得两侧的碱液更好的满足使用要求。
（发明人：陈凯）
