申请日2021.09.29
公开日期2021.12.10
IPC分类C02F1/44;B01D65/02;C02F9/14
摘要
本发明公开了一种旁置多级外压错流膜生物反应器暨超微滤装置，涉及生活或工业污水的膜生物水处理或微孔过滤技术领域。该旁置多级外压错流膜生物反应器暨超微滤装置，包括：进水口，用于输入经过生化处理后的来水或需要微孔过滤的来水；进水分配室，用于将进水分配到每根导流管；导流管，用于错流过滤；微孔滤膜，用于含活性污泥及悬浮物截留及滤水；导流管端部出水口，输出滤清后的水；集水室，汇集所有导流管输出的滤清后的水；产水电磁阀，用于产水排出；反清洗电磁阀，用于微孔滤膜反清洗；浓水室，汇集所有导流管滤后剩余水；浓水排出口，用于浓水排出。与现有技术相比，本发明的有益效果是：采用旁路配置方式，实现膜生物反应器的安装方式多样化，并通过导流管错流过滤，阻止水中的悬浮物及细菌在微孔滤膜表面聚集附着，极大简化了膜生物反应器的操作与维护方式，提高了产水率，大幅度降低了膜生物反应器的建设与运营成本。
权利要求
1.一种旁置多级外压错流膜生物反应器暨超微滤装置，其特征在于：
该旁置多级外压错流膜生物反应器暨超微滤装置，包括：
总进水口，用于输入经过生化处理后的来水或需要微孔过滤的来水；
进水分配室，用于将进水分配到每根导流管；
导流管，用于错流过滤；
微孔滤膜，用于含活性污泥及悬浮物截留及滤水；
导流管端部出水口，输出滤清后的水；
集水室，汇集所有导流管输出的滤清后的水；
产水电磁阀，用于产水排出；
反清洗电磁阀，用于微孔滤膜反清洗；
浓水室，汇集所有导流管滤后剩余水；
浓水排出口，用于浓水排出。
2.根据权利要求1所述旁置多级外压错流膜生物反应器暨超微滤装置，其特征在于，在反应器中并排设置有一个或多个导流管，导流管端部出水口与进水分配室在同一侧，导流管的进水口位于进水分配室中，导流管端部出水口位于集水室中。
3.根据权利要求1所述旁置多级外压错流膜生物反应器暨超微滤装置，其特征在于，微孔滤膜安装在导流管中，进入导流管的一部分进水透过微孔滤膜过滤后从导流管端部出水口排出进入集水室，再通过产水控制阀排出，另外一部分进水在导流管中顺着微孔滤膜流入浓水室，经由浓水排出口排出。
4.根据权利要求1所述旁置多级外压错流膜生物反应器暨超微滤装置，其特征在于，反清洗时，产水控制阀关闭，反清洗控制阀打开，反清洗水进入集水室中，由导流管端部出水口进入微孔滤膜，反清洗水反向透过滤膜进入导流管中，再顺着微孔滤膜流入浓水室，经由浓水排出口排出。
5.根据权利要求1所述旁置多级外压错流膜生物反应器暨超微滤装置，其特征在于，多个单体外压错流膜生物反应器暨超微滤装置可组成多级，上一级产生的浓水可以作为原水进入下一级，每一级都可以独立控制并实现在线反冲洗。
说明书
一种旁置多级外压错流膜生物反应器暨超微滤装置
技术领域
本发明涉及生活或工业污水的膜生物水处理技术领域，具体是一种采用旁路配置，集中错流，无需曝气，多级产水的膜生物反应器(英文缩写为MBR)。
背景技术
传统膜生物反应器布置在膜池中，可取代生物处理技术中末端二沉池。传统膜生物反应器利用顶部抽吸产生的负压产水，跨膜压力一般为0.016～0.02MPa，一般采用连续曝气间歇产水的运行模式，典型的运行时间设置为：过滤8分钟，停歇2分钟，每隔12小时，反清洗2分钟，在线维护性清洗每7天一次，每次25分钟。传统膜生物反应器需要建造膜池及底部曝气，建设成本很高，一般跨膜压力不足0.02MPa，因此产水率比较低，且在运行过程中需要频繁停歇及反洗，降低了运行时率，即使频繁反冲洗，膜生物反应器的膜丝也难免出现经常性污堵，因此需要经常性将模组提出膜池进行清理或更换，模组的清洗维护或更换工作量很大，费用成本也很高。
发明内容
本发明的目的在于提供一种旁置多级外压错流膜生物反应器暨超微滤装置，以解决上述背景技术中提到的问题。
为实现上述目的，本发明提供的如下技术方案：

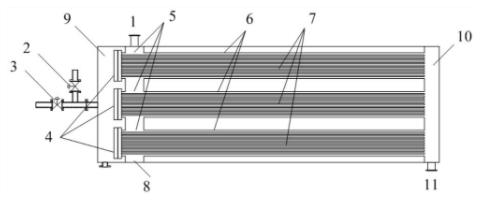

一种旁置多级外压错流膜生物反应器暨超微滤装置，包括：
总进水口，用于输入经过生化处理后的来水或需要微孔过滤的来水；
进水分配室，用于将进水分配到每根导流管；
导流管，用于错流过滤；
微孔滤膜，用于含活性污泥及悬浮物截留及滤水；
导流管端部出水口，输出滤清后的水；
集水室，汇集所有导流管输出的滤清后的水；
产水电磁阀，用于产水排出；
反清洗电磁阀，用于微孔滤膜反清洗；
浓水室，汇集所有导流管滤后剩余水；
浓水排出口，用于浓水排出。
作为本发明再进一步的方案，在反应器中并排设置有一个或多个导流管，导流管端部出水口与进水分配室在同一侧，导流管的进水口位于进水分配室中，导流管端部出水口位于集水室中。
作为本发明再进一步的方案，微孔滤膜安装在导流管中，进入导流管的一部分进水透过微孔滤膜过滤后从导流管端部出水口排出进入集水室，再通过产水控制阀排出，另外一部分进水在导流管中顺着微孔滤膜流入浓水室，经由浓水排出口排出。
作为本发明再进一步的方案，反清洗时，产水控制阀关闭，反清洗控制阀打开，反清洗水进入集水室中，由导流管端部出水口进入微孔滤膜，反清洗水反向透过滤膜进入导流管中，再顺着微孔滤膜流入浓水室，经由浓水排出口排出。
作为本发明再进一步的方案，多个单体外压错流膜生物反应器暨超微滤装置可组成多级，上一级产生的浓水可以作为原水进入下一级，每一级都可以独立控制并实现在线反冲洗。
与现有技术相比，本发明的有益效果是：本发明提出的膜生物反应器采用旁路配置，不再需要膜池，这样的膜生物反应器的安装方式更加多样化，建设维护及运行成本也大幅度降低。采用集中错流，无需曝气也能阻止活性污泥及悬浮物黏附在膜丝表面，并对黏附在膜丝表面的活性污泥及悬浮物有一定清除效果。采用外压式，可以将跨膜压力由不足0.02MPa提升至0.2MPa以上，相当于跨膜压力提升了十倍以上，可以大幅度增加膜生物反应器的产水率。采用多级错流，增加了装置的使用效率，提高生产时率，实现在反清洗时不停产，因此可连续性产水。
（发明人：张旭辉; 张春媛; 蔡彬彬; 郭荣清; 黄建忠）
