申请日2021.05.12
公开日期2021.11.23
IPC分类B01F15/06;B01F7/04;B01F15/02;C02F9/04
摘要
本实用新型公开了一种混凝土搅拌站用污水循环利用装置，涉及水处理技术领域，包括底板和用于安装沉淀箱的支撑柱，所述底板远离沉淀箱的一侧上表面固定安装有净化箱，所述沉淀箱的上表面插接有进料斗，所述沉淀箱的内部上表面固定连接有筛网，所述沉淀箱的下表面中部固定安装有承接盘。本实用新型，通过在底板的上表面设置沉淀箱和净化箱，搅拌站排出的污水通过进料斗进入沉淀箱内部，一定时间后，污水内的杂质凝固在沉淀箱底部，通过启动第一泵机，并通过连接管的配合，将除杂后的水输送进净化箱进行二次处理，通过启动泥浆泵，并通过导管和排污管的配合，将杂质排出，能够有效提升装置对污水的净化干净程度。
权利要求

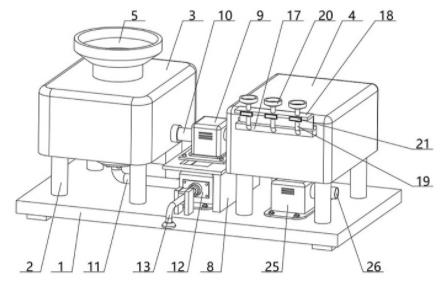

1.一种混凝土搅拌站用污水循环利用装置，包括底板（1）和用于安装沉淀箱（3）的支撑柱（2），其特征在于：所述底板（1）远离沉淀箱（3）的一侧上表面固定安装有净化箱（4），所述沉淀箱（3）的上表面插接有进料斗（5），所述沉淀箱（3）的内部上表面固定连接有筛网（6），所述沉淀箱（3）的下表面中部固定安装有承接盘（7），所述底板（1）的上表面中部设置有用于安装第一泵机（9）的安装板（8），所述第一泵机（9）的外表面对称固定安装有连接管（10）并分别贯穿沉淀箱（3）和净化箱（4），所述承接盘（7）的下表面设置有用于连接泥浆泵（12）的导管（11），所述泥浆泵（12）的一侧外表面固定安装有排污管（13）。
2.根据权利要求1所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述净化箱（4）的一侧外壁插接有安装轴（14），所述安装轴（14）的外表面对称固定安装有搅拌杆（15）。
3.根据权利要求1所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述底板（1）靠近安装轴（14）的一侧外壁固定安装有电机（16），所述净化箱（4）的一侧外壁顶部插接有承接板（17）。
4.根据权利要求3所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述承接板（17）的一侧上表面固定安装有竖板（18），所述竖板（18）的上表面对称插接有安装管（19）。
5.根据权利要求4所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：多个所述安装管（19）的上表面固定安装有进料板（20），所述竖板（18）靠近安装管（19）的一侧外表面对称固定安装有标签板（21）。
6.根据权利要求3所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述承接板（17）靠近安装管（19）的一侧内部对称开设有通槽（22），所述承接板（17）的上表面固定安装有加热板（23）。
7.根据权利要求1所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述净化箱（4）靠近承接板（17）的一侧内壁对称固定安装有限位板（24），两个所述限位板（24）与承接板（17）呈滑动连接设置。
8.根据权利要求1所述的一种混凝土搅拌站用污水循环利用装置，其特征在于：所述底板（1）靠近净化箱（4）的一侧上表面固定安装有第二泵机（25），所述第二泵机（25）的外表面对称固定安装有输水管（26）。
说明书
一种混凝土搅拌站用污水循环利用装置
技术领域
本实用新型涉及水处理技术领域，更具体的是涉及一种混凝土搅拌站用污水循环利用装置。
背景技术
混凝土指以水泥为主要胶凝材料，与水、砂、石子，必要时掺入化学外加剂和矿物掺合料，按适当比例配合，经过均匀搅拌、密实成型及养护硬化而成的人造石材，混凝土主要划分为两个阶段与状态，凝结硬化前的塑性状态，即新拌混凝土或混凝土拌合物，硬化之后的坚硬状态，即硬化混凝土或混凝土，混凝土搅拌站会产生大量的污水，严重污染周边环境，需要进行循环再利用处理。
在中国实用新型专利申请号：CN202020378884.5中公开有一种混凝土污水回收利用装置，结构包括污水罐、污水秤、循环管路和固定机构，污水罐用于储存混凝土污水，污水秤与污水罐连接，对进入的污水进行称量后送入混凝土搅拌站，循环管路倾斜设置在污水罐与污水秤之间，包括设置在污水罐中的水泵、与水泵连接的输送管、与输送管另一端连接的三通阀门、连接在三通阀与污水秤之间的称量管和连接在三通阀门与污水罐之间的回流管。该混凝土污水回收利用装置，结构复杂，体积较大，采用的是单次净化处理，在实际使用过程中，不便于移动和安装，对污水的净化效果较差，实用性较低，不便于对污水添加净化用药剂。
因此，提出一种混凝土搅拌站用污水循环利用装置来解决上述问题很有必要。
实用新型内容
（一）解决的技术问题
本实用新型的目的在于：为了解决混凝土污水回收利用装置，结构复杂，体积较大，采用的是单次净化处理，在实际使用过程中，不便于移动和安装，对污水的净化效果较差，实用性较低，不便于对污水添加净化用药剂的问题，本实用新型提供一种混凝土搅拌站用污水循环利用装置。
（二）技术方案
本实用新型为了实现上述目的具体采用以下技术方案：
一种混凝土搅拌站用污水循环利用装置，包括底板和用于安装沉淀箱的支撑柱，所述底板远离沉淀箱的一侧上表面固定安装有净化箱，所述沉淀箱的上表面插接有进料斗，所述沉淀箱的内部上表面固定连接有筛网，所述沉淀箱的下表面中部固定安装有承接盘，所述底板的上表面中部设置有用于安装第一泵机的安装板，所述第一泵机的外表面对称固定安装有连接管并分别贯穿沉淀箱和净化箱，所述承接盘的下表面设置有用于连接泥浆泵的导管，所述泥浆泵的一侧外表面固定安装有排污管。
进一步地，所述净化箱的一侧外壁插接有安装轴，所述安装轴的外表面对称固定安装有搅拌杆。
进一步地，所述底板靠近安装轴的一侧外壁固定安装有电机，所述净化箱的一侧外壁顶部插接有承接板。
进一步地，所述承接板的一侧上表面固定安装有竖板，所述竖板的上表面对称插接有安装管。
进一步地，多个所述安装管的上表面固定安装有进料板，所述竖板靠近安装管的一侧外表面对称固定安装有标签板。
进一步地，所述承接板靠近安装管的一侧内部对称开设有通槽，所述承接板的上表面固定安装有加热板。
进一步地，所述净化箱靠近承接板的一侧内壁对称固定安装有限位板，两个所述限位板与承接板呈滑动连接设置。
进一步地，所述底板靠近净化箱的一侧上表面固定安装有第二泵机，所述第二泵机的外表面对称固定安装有输水管。
（三）有益效果
本实用新型的有益效果如下：
1、本实用新型，通过在底板的上表面设置沉淀箱和净化箱，搅拌站排出的污水通过进料斗进入沉淀箱内部，一定时间后，污水内的杂质凝固在沉淀箱底部，通过启动第一泵机，并通过连接管的配合，将除杂后的水输送进净化箱进行二次处理，通过启动泥浆泵，并通过导管和排污管的配合，将杂质排出，能够有效提升装置对污水的净化干净程度。
2、本实用新型，通过在净化箱内部设置安装轴，启动电机后，实现带动安装轴旋转，并通过搅拌杆的配合，实现对进入净化箱内部的水进行搅拌，在此过程中，通过在进料板内添加污水净化药剂，并依次通过安装管和通槽流入净化箱内，实现在对水搅拌的同时添加净化药剂，实用性较高，能够有效提升在添加污水净化药剂时的便捷程度。
3、本实用新型，通过在承接板的上表面设置加热板，在实际使用过程中，通过启动加热板，实现对承接板表面进行加热处理，当污水净化药剂通过进料板和安装管进入通槽时，实现对药剂的加热，能够有效提升药剂与水的反应效果。
