申请日2021.05.10
公开日期2021.11.23
IPC分类C02F9/04
摘要
本实用新型公开了一种新型的工业污水处理装置，包括分离筒，所述分离筒内部设有过滤筒，所述过滤筒内固定有第一转轴，所述第一转轴的顶部伸出分离筒的外部并设有第一电机，所述过滤筒的侧壁为滤网，所述分离筒的内部一侧固定有供水管，所述供水管上均匀分布有多组高压喷头，所述供水管伸出分离筒的外部并外接水箱，本实用新型能通过分离筒内设置的多组高压喷头对过滤筒上的滤网进行清理，使堵塞在滤网上的杂质被冲进过滤筒内。
权利要求

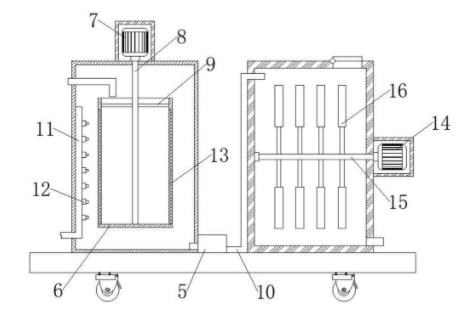

1.一种新型的工业污水处理装置，包括分离筒(2)，其特征在于：所述分离筒(2)内部设有过滤筒(6)，所述过滤筒(6)内固定有第一转轴(8)，所述第一转轴(8)的顶部伸出分离筒(2)的外部并设有第一电机(7)，所述过滤筒(6)的侧壁为滤网(13)，所述分离筒(2)的内部一侧固定有供水管(11)，所述供水管(11)上均匀分布有多组高压喷头(12)，所述供水管(11)伸出分离筒(2)的外部并外接水箱。
2.根据权利要求1所述的一种新型的工业污水处理装置，其特征在于：所述分离筒(2)的底部设有底座(1)，所述底座(1)上方位于分离筒(2)的一侧设有净化筒(3)，所述分离筒(2)的一侧底部连接水泵(5)，所述水泵(5)与净化筒(3)之间连接输水管(10)，所述净化筒(3)的上端设有投料口，所述投料口上铰接有盖板。
3.根据权利要求2所述的一种新型的工业污水处理装置，其特征在于：所述净化筒(3)的一侧设有第二电机(14)，所述第二电机(14)的输出端设有第二转轴(15)，所述第二转轴(15)伸入净化筒(3)内部并与净化筒(3)的内壁之间轴承连接，所述第二转轴(15)上均匀分布有多组搅拌叶(16)。
4.根据权利要求2所述的一种新型的工业污水处理装置，其特征在于：所述底座(1)的底部设有万向轮(4)，所述第一电机(7)和第二电机(14)的外部均设有固定座。
5.根据权利要求2所述的一种新型的工业污水处理装置，其特征在于：所述分离筒(2)的一侧设有进料管，所述进料管伸入分离筒(2) 内部并位于过滤筒(6)的上方，所述净化筒(3)的一侧底部设有出料管。
6.根据权利要求1所述的一种新型的工业污水处理装置，其特征在于：所述第一转轴(8)与过滤筒(6)之间设有固定杆(9)，所述固定杆(9)设有四组均匀分布在第一转轴(8)与过滤筒(6)之间。
说明书
一种新型的工业污水处理装置
技术领域
本实用新型涉及工业污水处理领域，特别是涉及一种新型的工业污水处理装置。
背景技术
工业污水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置后，才可排放。
现有专利公开号为CN212741029U的实用新型所公开的一种工业污水处理装置，包括外筒和内筒，所述内筒位于外筒内部，所述外筒的顶部开设进料口，通过过滤网筒进行初级过滤后，再通过内筒进行二次过滤，将污水利用离心力从过滤孔排出，但是在使用过程中过滤网筒容易受大颗粒杂质堵塞，导致装置的过滤动作无法继续。
实用新型内容
为了克服现有技术的不足，本实用新型提供一种新型的工业污水处理装置，能通过分离筒内设置的多组高压喷头对过滤筒上的滤网进行清理，使堵塞在滤网上的杂质被冲进过滤筒内。
为解决上述技术问题，本实用新型提供如下技术方案：包括分离筒，所述分离筒内部设有过滤筒，所述过滤筒内固定有第一转轴，所述第一转轴的顶部伸出分离筒的外部并设有第一电机，所述过滤筒的侧壁为滤网，所述分离筒的内部一侧固定有供水管，所述供水管上均匀分布有多组高压喷头，所述供水管伸出分离筒的外部并外接水箱。
作为本实用新型的一种优选技术方案，所述分离筒的底部设有底座，所述底座上方位于分离筒的一侧设有净化筒，所述分离筒的一侧底部连接水泵，所述水泵与净化筒之间连接输水管，所述净化筒的上端设有投料口，所述投料口上铰接有盖板。
作为本实用新型的一种优选技术方案，所述净化筒的一侧设有第二电机，所述第二电机的输出端设有第二转轴，所述第二转轴伸入净化筒内部并与净化筒的内壁之间轴承连接，所述第二转轴上均匀分布有多组搅拌叶。
作为本实用新型的一种优选技术方案，所述底座的底部设有万向轮，所述第一电机和第二电机的外部均设有固定座。
作为本实用新型的一种优选技术方案，所述分离筒的一侧设有进料管，所述进料管伸入分离筒内部并位于过滤筒的上方，所述净化筒的一侧底部设有出料管。
作为本实用新型的一种优选技术方案，所述第一转轴与过滤筒之间设有固定杆，所述固定杆设有四组均匀分布在第一转轴与过滤筒之间。
与现有技术相比，本实用新型能达到的有益效果是：
1、本实用新型中，在使用一段时间后，能通过分离筒内设置的多组高压喷头对过滤筒上的滤网进行清理，使堵塞在滤网上的杂质被冲进过滤筒内；
2、本实用新型设有净化筒，通过在净化筒内投入处理剂对过滤后的污水进行净化，进一步提高了装置对工业污水的处理效果。
