申请日2021.03.12
公开日期2021.11.26
IPC分类C02F9/04;C02F1/24;C02F103/10
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种采油废水处理设备，其曝气头的气泡从下至上在采油废水中漂浮，从而使气泡将水中的油污加速上浮，提高采油废水的油水分离效率，提高装置对采油废水的处理效果，通过打开第一药箱将腔室内加入辅助药剂，提高气泡对油污的吸附效果，提高油污的上浮效果，提高装置的实用性；包括水箱、隔板、曝气泵、曝气管、第一单向阀、输气管、曝气头、第二单向阀、第一输送带、多组刮板、导流管、收集箱、第一药箱和絮凝装置，水箱内设置有腔室，腔室上部设置有进水口、出油口，腔室下部设置有排污口，进水口、出油口与排污口均与腔室内相通，隔板的外延与水箱的内侧壁连接并设置在腔室内。
权利要求

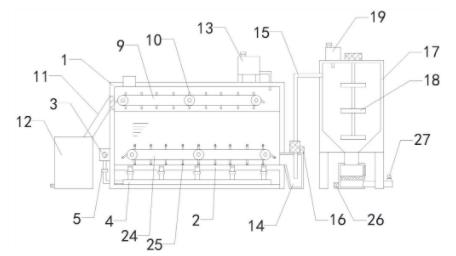

1.一种采油废水处理设备，其特征在于，包括水箱(1)、隔板(2)、曝气泵(3)、曝气管(4)、第一单向阀(5)、输气管(6)、曝气头(7)、第二单向阀(8)、第一输送带(9)、多组刮板(10)、导流管(11)、收集箱(12)、第一药箱(13)和絮凝装置，水箱(1)内设置有腔室，腔室上部设置有进水口、出油口，腔室下部设置有排污口，进水口、出油口与排污口均与腔室内相通，隔板(2)的外延与水箱(1)的内侧壁连接并设置在腔室内，隔板(2)上设置有多组通孔，曝气泵(3)安装在水箱(1)的外侧壁上，曝气管(4)输入端与曝气泵(3)的输出端连通，第一单向阀(5)连通设置在曝气管(4)的输入端上，多组输气管(6)分别安装在曝气管(4)的外侧壁上并与曝气管(4)的输出端连通，多组输气管(6)的顶端分别伸入隔板(2)的多组通孔内部，多组曝气头(7)分别安装在多组隔板(2)的通孔内部并与多组输气管(6)的输出端连通，多组第二单向阀(8)分别连通设置在多组输气管(6)上，第一输送带(9)通过驱动装置可旋转安装在水箱(1)的内侧壁上，多组刮板(10)分别安装在第一输送带(9)的外侧壁上并设置在腔室内污水液面的最高点处，导流管(11)安装在水箱(1)的外侧壁上并与腔室出油口连通，收集箱(12)设置在水箱(1)的侧方并与导流管(11)的输出端连通，第一药箱(13)安装在水箱(1)的顶端，并且第一药箱(13)的输出端与腔室内相通。
2.如权利要求1所述的一种采油废水处理设备，其特征在于，絮凝装置包括污泥箱(14)、输水管(15)、泥水泵(16)、筒体(17)、第二药箱(19)和分离机构，污泥箱(14)安装在水箱(1)的外侧壁上，并且污泥箱(14)的输入端与腔室的排污口连通，输水管(15)输入端与污泥箱(14)内部连通，泥水泵(16)安装在污泥箱(14)的外侧壁上并连通设置在输水管(15)内部，筒体(17)内设置有空腔，空腔内设置有进水口与排水口，进水口与排水口均与空腔内相通，并且筒体(17)的排水口与分离机构连通，输水管(15)的输出端与空腔进水口连通，搅拌装置(18)安装在筒体(17)的内侧壁上并设置在空腔内，第二药箱(19)安装在筒体(17)的顶端，并且第二药箱(19)的输出端与空腔内相通。
3.如权利要求1所述的一种采油废水处理设备，其特征在于，分离机构包括分离箱(20)、排水管(21)、过滤网(22)和封闭门(23)，分离箱(20)内设置有腔体，腔体内设置有进水口、排水口与排污口，进水口、排水口与排污口均与腔体内相通，并且腔体进水口与空腔的排水口连通，排水管(21)连通设置在腔体的排水口处，过滤网(22)的外延与分离箱(20)的内侧壁连接并设置在腔体内，封闭门(23)安装在分离箱(20)的外侧壁上并设置在腔体的排污口处。
4.如权利要求3所述的一种采油废水处理设备，其特征在于，还包括第二输送带(24)和刷子(25)，第二输送带(24)通过驱动装置可旋转设置在腔室内部，多组刷子(25)分别安装在第二输送带(24)的外侧壁上并与隔板(2)的顶端贴紧。
5.如权利要求4所述的一种采油废水处理设备，其特征在于，还包括水质监测仪(26)，水质监测仪(26)安装在分离箱(20)的外侧壁上并与腔体内相通。
6.如权利要求5所述的一种采油废水处理设备，其特征在于，还包括流量计(27)，流量计(27)安装在排水管(21)的外侧壁上并与排水管(21)内连通。
说明书
一种采油废水处理设备
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种采油废水处理设备。
背景技术
采油废水处理设备是一种用于采油废水处理的辅助装置，其在污水处理的领域中得到了广泛的使用；现有的一种采油废水处理设备使用中发现，我国油田分布广阔，遍及东北、华北、中南、西南、华中及东南沿海各地，目前，大部分油田已进入石油开采的中期和后期，油水分离后产生大量的含油污水，含油污水如果不经处理而直接排放，不仅会造成土壤、水源的污染，有时甚至会引起污油着火事故，威胁人民的生命安全，造成国家的经济损失，同时也会危害油田自身的利益，目前在对采油废水处理时的一种装置在使用时，装置对采油废水的曝气处理效果较差，并且装置对采油废水的处理效率较低，导致装置实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种曝气头的气泡从下至上在采油废水中漂浮，从而使气泡将水中的油污加速上浮，提高采油废水的油水分离效率，提高装置对采油废水的处理效果，通过打开第一药箱将腔室内加入辅助药剂，提高气泡对油污的吸附效果，提高油污的上浮效果，提高装置的实用性的一种采油废水处理设备。
本实用新型的一种采油废水处理设备，包括水箱、隔板、曝气泵、曝气管、第一单向阀、输气管、曝气头、第二单向阀、第一输送带、多组刮板、导流管、收集箱、第一药箱和絮凝装置，水箱内设置有腔室，腔室上部设置有进水口、出油口，腔室下部设置有排污口，进水口、出油口与排污口均与腔室内相通，隔板的外延与水箱的内侧壁连接并设置在腔室内，隔板上设置有多组通孔，曝气泵安装在水箱的外侧壁上，曝气管输入端与曝气泵的输出端连通，第一单向阀连通设置在曝气管的输入端上，多组输气管分别安装在曝气管的外侧壁上并与曝气管的输出端连通，多组输气管的顶端分别伸入隔板的多组通孔内部，多组曝气头分别安装在多组隔板的通孔内部并与多组输气管的输出端连通，多组第二单向阀分别连通设置在多组输气管上，第一输送带通过驱动装置可旋转安装在水箱的内侧壁上，多组刮板分别安装在第一输送带的外侧壁上并设置在腔室内污水液面的最高点处，导流管安装在水箱的外侧壁上并与腔室出油口连通，收集箱设置在水箱的侧方并与导流管的输出端连通，第一药箱安装在水箱的顶端，并且第一药箱的输出端与腔室内相通。
本实用新型的一种采油废水处理设备，絮凝装置包括污泥箱、输水管、泥水泵、筒体、第二药箱和分离机构，污泥箱安装在水箱的外侧壁上，并且污泥箱的输入端与腔室的排污口连通，输水管输入端与污泥箱内部连通，泥水泵安装在污泥箱的外侧壁上并连通设置在输水管内部，筒体内设置有空腔，空腔内设置有进水口与排水口，进水口与排水口均与空腔内相通，并且筒体的排水口与分离机构连通，输水管的输出端与空腔进水口连通，搅拌装置安装在筒体的内侧壁上并设置在空腔内，第二药箱安装在筒体的顶端，并且第二药箱的输出端与空腔内相通。
本实用新型的一种采油废水处理设备，分离机构包括分离箱、排水管、过滤网和封闭门，分离箱内设置有腔体，腔体内设置有进水口、排水口与排污口，进水口、排水口与排污口均与腔体内相通，并且腔体进水口与空腔的排水口连通，排水管连通设置在腔体的排水口处，过滤网的外延与分离箱的内侧壁连接并设置在腔体内，封闭门安装在分离箱的外侧壁上并设置在腔体的排污口处。
本实用新型的一种采油废水处理设备，还包括第二输送带和刷子，第二输送带通过驱动装置可旋转设置在腔室内部，多组刷子分别安装在第二输送带的外侧壁上并与隔板的顶端贴紧。
本实用新型的一种采油废水处理设备，还包括水质监测仪，水质监测仪安装在分离箱的外侧壁上并与腔体内相通。
本实用新型的一种采油废水处理设备，还包括流量计，流量计安装在排水管的外侧壁上并与排水管内连通。
与现有技术相比本实用新型的有益效果为：首先将需要处理的采油废水放置腔室内部，通过打开曝气泵对曝气管内部吹气，使曝气管通过多组输气管将气体排放至腔室内部并通过多组曝气头产生气泡，曝气头的气泡从下至上在采油废水中漂浮，从而使气泡将水中的油污加速上浮，提高采油废水的油水分离效率，提高装置对采油废水的处理效果，通过打开驱动装置带动第一输送带旋转，使多组刮板将液面顶端漂浮的油污通过腔室出油口排放至导流管内，通过导流管输送由收集箱将油污收集，提高采油废水中油污回收存储的便利性，通过打开第一药箱将腔室内加入辅助药剂，提高气泡对油污的吸附效果，提高油污的上浮效果，提高装置的实用性。
（发明人：郭光）
