申请日2021.04.06
公开日期2021.11.26
IPC分类：B01D36/04
摘要
本实用新型涉及养殖废水处理技术领域，具体为一种养殖污水调节池。包括水池，水池内腔下部位置横向安装有丝杆和位与丝杆下部位置的滑杆，滑杆外壁位置啮合传动有螺纹套，螺纹套底部位置固定安装有刮板，螺纹套与滑杆滑动连接，水池左侧下部位置安装有电机，电机通过皮带和皮带轮于丝杆传动连接，水池底部左侧和右侧位置均分别安装有污泥提升机，污泥提升机进口一端与水池连通。能够做到双向清污，刮板的位置不会受到污泥沉淀的影响。
权利要求

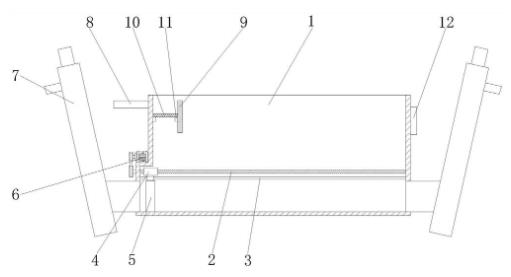

1.一种养殖污水调节池，其特征在于：包括水池(1)，所述水池(1)内腔下部位置横向安装有丝杆(2)和位与丝杆(2)下部位置的滑杆(3)，所述滑杆(3)外壁位置啮合传动有螺纹套(4)，所述螺纹套(4)底部位置固定安装有刮板(5)，所述螺纹套(4)与滑杆(3)滑动连接，所述水池(1)左侧下部位置安装有电机(6)，所述电机(6)通过皮带和皮带轮于丝杆(2)传动连接，所述水池(1)底部左侧和右侧位置均分别安装有污泥提升机(7)，所述污泥提升机(7)进口一端与水池(1)连通。
2.根据权利要求1所述的一种养殖污水调节池，其特征在于：所述水池(1)上部左侧位置安装有进水管(8)，所述水池(1)内腔靠近左侧上部位置固定安装有挡板(9)，所述挡板(9)左侧与水池(1)内壁之间位置设置有过滤板(10)。
3.根据权利要求2所述的一种养殖污水调节池，其特征在于：所述水池(1)内壁左侧和挡板(9)右侧均分别设置有限位块(11)，所述过滤板(10)设置在限位块(11)上部。
4.根据权利要求1所述的一种养殖污水调节池，其特征在于：所述水池(1)右侧外壁位置安装有控制器(12)。
说明书
一种养殖污水调节池
技术领域
本实用新型涉及养殖废水处理技术领域，具体为一种养殖污水调节池。
背景技术
养殖业是指人工饲养鸡、鸭和鱼等动物，为人们提供食物来源，随着养殖业的发展，市场需求量的增大，养殖的规模越来越大，在养殖动物过程中，会产生大量的废水，为了避免养殖废水的污染，通常进行处理。
现有技术中存在申请号为：2020210318204的一种养殖废水处理装置，包括水池，所述水池内横向穿插有螺纹杆和滑竿，螺纹杆和滑竿上设置有移动块，移动块下端固定连接有刮板，水池一侧设置有一号电机；所述水池另一侧设置有连接壳，连接壳一端设置有固定管，固定管内部竖向穿插有螺旋杆，固定管顶端处设置有二号电机。
上述设备在使用过程中刮板在向右推动污泥的过程中，刮板左侧位置也会沉淀大量的污泥，多次下来，刮板距离水池右侧内壁的距离变得越来越小，其清污效率越来越低。
实用新型内容
(一)解决的技术问题
为了解决现有技术的上述问题，本实用新型提供一种养殖污水调节池，能够做到双向清污，刮板的位置不会受到污泥沉淀的影响。
(二)技术方案
为了达到上述目的，本实用新型采用的主要技术方案：包括水池，所述水池内腔下部位置横向安装有丝杆和位与丝杆下部位置的滑杆，所述滑杆外壁位置啮合传动有螺纹套，所述螺纹套底部位置固定安装有刮板，所述螺纹套与滑杆滑动连接，所述水池左侧下部位置安装有电机，所述电机通过皮带和皮带轮于丝杆传动连接，所述水池底部左侧和右侧位置均分别安装有污泥提升机，所述污泥提升机进口一端与水池连通。
优选的，所述水池上部左侧位置安装有进水管，所述水池内腔靠近左侧上部位置固定安装有挡板，所述挡板左侧与水池内壁之间位置设置有过滤板。
优选的，所述水池内壁左侧和挡板右侧均分别设置有限位块，所述过滤板设置在限位块上部。
优选的，所述水池右侧外壁位置安装有控制器。
(三)有益效果
本实用新型提供了一种养殖污水调节池。具备以下有益效果：
(1)、水池内的污水富含的污泥沉淀到水池底部，电机带动刮板左右运动，当刮板的位置在最左侧时，启动电机和右侧位置的污泥提升机，电机带动丝杆转动，丝杆带动螺纹套向右移动，刮板把水池底部污泥不断的推向右侧位置的污泥提升机进行提升排污，刮板运动到最右侧时，关闭设备，下次使用时，刮板位于水池底部最右侧，启动电机反转，电机经过丝杆和螺纹套带动挡板向左运动，挡板向左运动的过程中，把污泥推向左侧位置的污泥提升机进行提升排污。
(2)、经过进水管注入的污水，首先会被挡板阻挡，然后穿过过滤板，过滤板会对较大的杂物进行过滤。
（发明人：祁世芳; 刘鹏; 杨积发; 于志勇; 关少敏）
