申请日2021.04.14
公开日期2021.11.26
IPC分类C02F9/14
摘要
本实用新型公开一种新型预埋式高温氧化苯胺类物质废水处理设备，包括废水处理箱和进水口，所述废水处理箱的左侧外部安装有进水口，所述废水处理箱的右侧外部设置有出水口，所述废水处理箱左侧内部设置有厌氧池，所述厌氧池的右侧设置有好氧池，所述好氧池的右侧设置有沉淀池，所述沉淀池的右侧设置有消毒池，所述废水处理箱的上端设置有观察口，所述观察口的上端设置有观察盖，所述观察口的内部设置有辅助照明装置，只需先将观察盖打开，之后掀开保护盖，按下开关按钮后照明灯带发出灯光，通过倾斜的镜子将灯光反射到废水处理箱内部，使得废水处理箱内部较为明亮，从而便于工人观察内部污水处理情况。
权利要求

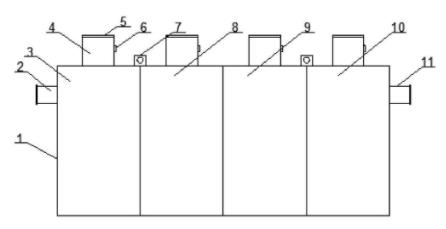

1.一种新型预埋式高温氧化苯胺类物质废水处理设备，包括废水处理箱(1)和进水口(2)，其特征在于：所述废水处理箱(1)的左侧外部安装有进水口(2)，所述废水处理箱(1)的右侧外部设置有出水口(11)，所述废水处理箱(1)左侧内部设置有厌氧池(3)，所述厌氧池(3)的右侧设置有好氧池(8)，所述好氧池(8)的右侧设置有沉淀池(9)，所述沉淀池(9)的右侧设置有消毒池(10)，所述废水处理箱(1)的上端设置有观察口(4)，所述观察口(4)的上端设置有观察盖(5)，所述观察口(4)的内部设置有辅助照明装置(6)，所述辅助照明装置(6)包括保护套(12)、照明灯带(13)、镜子(14)、保护盖(15)和按钮开关(16)，所述保护套(12)的内部底端设置有照明灯带(13)，所述照明灯带(13)的上侧设置有镜子(14)，所述观察口(4)的右侧外部设置按钮开关(16)，所述按钮开关(16)的外部设置有保护盖(15)，所述废水处理箱(1)的前后两侧外部均设置有两个固定挂耳(7)。
2.根据权利要求1所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述废水处理箱(1)、进水口(2)、观察口(4)、观察盖(5)、出水口(11)和保护盖(15)均由铁材质制成，所述废水处理箱(1)、进水口(2)、观察口(4)、观察盖(5)、出水口(11)和保护盖(15)的外部均涂覆有防腐、防锈的油漆，所述废水处理箱(1)、进水口(2)、观察口(4)、观察盖(5)和出水口(11)内部涂覆有防腐层。
3.根据权利要求1所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述观察口(4)和废水处理箱(1)通过焊接进行固定连接，所述进水口(2)和废水处理箱(1)通过焊接进行固定连接，所述出水口(11)和废水处理箱(1)通过焊接进行固定连接。
4.根据权利要求1所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述观察口(4)和观察盖(5)通过门合页进行连接，所述观察口(4)和保护盖(15)通过门合页进行连接。
5.根据权利要求1所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述保护套(12)是由聚碳酸酯制成，所述保护套(12)整体为透明无色。
6.根据权利要求1所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述保护套(12)的外壁和观察口(4)的内壁完全贴合，所述保护套(12)可以在观察口(4)的内部上下方向进行移动，所述镜子(14)的外壁和保护套(12)的内壁完全贴合，所述镜子(14)可以在保护套(12)的内部上下方向进行移动。
7.根据权利要求6所述的一种新型预埋式高温氧化苯胺类物质废水处理设备，其特征在于：所述镜子(14)在保护套(12)的内部呈倾斜状放置，所述镜子(14)的镜面面向废水处理箱(1)内部。
说明书
一种新型预埋式高温氧化苯胺类物质废水处理设备
技术领域
本实用新型属于污水处理装置相关技术领域，具体涉及一种新型预埋式高温氧化苯胺类物质废水处理设备。
背景技术
人们在生活当中会产生很多废水，固就需要使用废水处理装置对污水进行金光华处理，其中地埋式污水处理设备是一种模块化的高效污水生物处理设备，是一种以生物膜为净化主体的污水生物处理系统，充分发挥了厌氧生物滤池、接触氧化床等生物膜反应器具有的生物密度大、耐污能力强、动力消耗低、操作运行稳定、维护方便的特点，使得该系统具有很广的应用前景和推广价值。
现有的预埋式高温氧化苯胺类物质废水处理设备技术存在以下问题：现有的预埋式废水处理设备具有耐污能力强、动力消耗低、操作运行稳定、维护方便的优点，废水处理工人经常需要打开观察盖观察内部的污水处理情况，但废水处理箱内部较为黑暗，从而不利于工人观察内部污水处理情况。
实用新型内容
本实用新型的目的在于提供一种新型预埋式高温氧化苯胺类物质废水处理设备，以解决上述背景技术中提出的废水处理工人经常需要打开观察盖观察内部的污水处理情况，但废水处理箱内部较为黑暗，从而不利于工人观察内部污水处理情况的问题。
为实现上述目的，本实用新型提供如下技术方案：一种新型预埋式高温氧化苯胺类物质废水处理设备，包括废水处理箱和进水口，所述废水处理箱的左侧外部安装有进水口，所述废水处理箱的右侧外部设置有出水口，所述废水处理箱左侧内部设置有厌氧池，所述厌氧池的右侧设置有好氧池，所述好氧池的右侧设置有沉淀池，所述沉淀池的右侧设置有消毒池，所述废水处理箱的上端设置有观察口，所述观察口的上端设置有观察盖，所述观察口的内部设置有辅助照明装置，所述辅助照明装置包括保护套、照明灯带、镜子、保护盖和按钮开关，所述保护套的内部底端设置有照明灯带，所述照明灯带的上侧设置有镜子，所述观察口的右侧外部设置按钮开关，所述按钮开关的外部设置有保护盖，所述废水处理箱的前后两侧外部均设置有两个固定挂耳。
优选的，所述废水处理箱、进水口、观察口、观察盖、出水口和保护盖均由铁材质制成，所述废水处理箱、进水口、观察口、观察盖、出水口和保护盖的外部均涂覆有防腐、防锈的油漆，所述废水处理箱、进水口、观察口、观察盖和出水口内部涂覆有防腐层。
优选的，所述观察口和废水处理箱通过焊接进行固定连接，所述进水口和废水处理箱通过焊接进行固定连接，所述出水口和废水处理箱通过焊接进行固定连接。
优选的，所述观察口和观察盖通过门合页进行连接，所述观察口和保护盖通过门合页进行连接。
优选的，所述保护套是由聚碳酸酯制成，所述保护套整体为透明无色
优选的，所述保护套的外壁和观察口的内壁完全贴合，所述保护套可以在观察口的内部上下方向进行移动，所述镜子的外壁和保护套的内壁完全贴合，所述镜子可以在保护套的内部上下方向进行移动。
优选的，所述镜子在保护套的内部呈倾斜状放置，所述镜子的镜面面向废水处理箱内部。
与现有技术相比，本实用新型提供了一种新型预埋式高温氧化苯胺类物质废水处理设备，具备以下有益效果：
本实用新型在原有的预埋式高温氧化苯胺类物质废水处理设备的内部增加了辅助照明装置，先将照明灯带放入保护套内部底端，然后将镜子放在照明灯带的上侧，调整镜子的角度，使其能叫照明灯带的灯光反射向下方，然后将保护套放入观察口内部，在使用电线连接照明灯带、按钮开关和电源，废水处理厂的工人需要观察废水处理箱内部的污水处理情况时，只需先将观察盖打开，之后掀开保护盖，按下开关按钮后照明灯带发出灯光，通过倾斜的镜子将灯光反射到废水处理箱内部，使得废水处理箱内部较为明亮，从而便于工人观察内部污水处理情况。
