申请日2021.05.10
公开日期2021.11.23
IPC分类C02F9/14
摘要
本实用新型公开了一种一体化厢式污水处理装置，包括厢体、充氧单元、生物流化床、脱膜单元、过滤单元，充氧单元位于厢体内，进气口接有鼓风机，充氧单元连接生物流化床，生物流化床内有好氧生物载体，生物流化床连接过滤单元；生物流化床中部引出再生管，再生管连接脱膜单元，脱膜单元出口连接生物流化床回流口；通过在厢体内设置充氧单元、生物流化床和脱膜单元，可通过安装在运输底盘上根据需要快速移动至污水处理点，将产生的污水快速高效处理，过滤装置能够将生物处理后的废水快速固液分离；本实用新型使用于小乡镇排量小、分布广的污水产生特点，处理效果好，速度快，可便捷移动。
权利要求

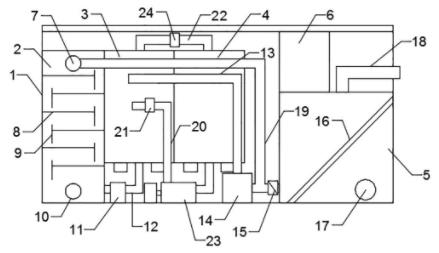

1.一种一体化厢式污水处理装置，其特征在于：包括厢体（1）、充氧单元（2）、生物流化床（3）、脱膜单元（4）、过滤单元（5）和控制单元（6），所述充氧单元（2）位于所述厢体（1）内，所述充氧单元（2）上有进水口（7）和进气口（10），所述进气口（10）接有鼓风机，所述充氧单元（2）出口通过输送管（12）连接所述生物流化床（3），所述输送管（12）上装有输送泵（11），所述生物流化床（3）内有好氧生物载体，所述生物流化床（3）出口通过出液管（13）连接过滤单元（5），所述出液管（13）上有转子泵（14），所述过滤单元（5）上有出水口（17）和污泥排放口（18）；所述转子泵（14）出口管道通过三通管件连接有回流管（19），所述回流管（19）出口连接所述进水口（7）；所述生物流化床（3）中部引出再生管（20），所述再生管（20）上装有再生阀（21），所述再生管（20）连接绞龙输送机（23）后与脱膜单元（4）相连，所述脱膜单元（4）出口通过再生回流管（22）连接生物流化床（3）回流口，所述再生回流管（22）上有回流阀（24）；所述再生阀（21）、所述回流阀（24）为电磁阀，所述充氧单元（2）、所述生物流化床（3）内有液位传感器，所述厢体（1）外顶部装有太阳能电池板，所述厢体（1）内有控制单元（6），所述控制单元（6）内还包括微处理器和蓄电池，所述微处理器与所述蓄电池、所述太阳能电池板、所述脱膜单元（4 ）、所述再生阀（21）、所述回流阀（24）、所述液位传感器、所述输送泵（11）、所述转子泵（14）、所述绞龙输送机（23）电性相连。
2.根据权利要求1所述的一种一体化厢式污水处理装置，其特征在于：所述充氧单元（2）内有气液接触板（8），所述气液接触板（8）上有筛孔，一侧装有导流板（9），所述导流板（9）在所述气液接触板（8）上有溢流堰，所述气液接触板（8）有多组在所述充氧单元（2）内交替设置，所述进水口（7）位于所述充氧单元（2）上部，所述进气口（10）位于所述充氧单元（2）下部。
3.根据权利要求1所述的一种一体化厢式污水处理装置，其特征在于：所述转子泵（14）与所述过滤单元（5）进口之间设有止回阀（15）。
4.根据权利要求1所述的一种一体化厢式污水处理装置，其特征在于：所述过滤单元（5）内设有滤网（16），所述滤网（16）倾斜设置。
5.根据权利要求1所述的一种一体化厢式污水处理装置，其特征在于：所述绞龙输送机（23）外侧有密闭壳体；所述脱膜单元（4）采用叶轮式脱膜装置。
6.根据权利要求1所述的一种一体化厢式污水处理装置，其特征在于：所述生物流化床（3）和所述脱膜单元（4）通过安装架安装在所述厢体（1）内。
说明书
一种一体化厢式污水处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种一体化厢式污水处理装置。
背景技术
我国每天在城镇农村等地区会产生大量的生活污水，现有的污水处理装置能够有效满足城市的集中式大排量污水处理工作，但对于小乡镇内小排量、分布广的污水却并不兼容，且现有技术中缺少针对小乡镇特点的便于移动的污水处理装置。
发明内容
鉴于现有技术中所存在的问题，本实用新型公开了一种一体化厢式污水处理装置，采用的技术方案是，包括厢体、充氧单元、生物流化床、脱膜单元、过滤单元和控制单元，所述充氧单元位于所述厢体内，所述充氧单元上有进水口和进气口，所述进气口接有鼓风机，所述充氧单元出口通过输送管连接所述生物流化床，所述输送管上装有输送泵，所述生物流化床内有好氧生物载体，所述生物流化床出口通过出液管连接过滤单元，所述出液管上有转子泵，所述过滤单元上有出水口和污泥排放口；所述转子泵出口管道通过三通管件连接有回流管，所述回流管出口连接所述进水口；所述生物流化床中部引出再生管，所述再生管上装有再生阀，所述再生管连接绞龙输送机后与脱膜单元相连，所述脱膜单元出口通过再生回流管连接生物流化床回流口，所述再生回流管上有回流阀；所述再生阀、所述回流阀为电磁阀，所述充氧单元、所述生物流化床内有液位传感器，所述厢体外顶部装有太阳能电池板，所述厢体内有控制单元，所述控制单元内还包括微处理器和蓄电池，所述微处理器与所述蓄电池、所述太阳能电池板、所述脱膜单元 、所述再生阀、所述回流阀、所述液位传感器、所述输送泵、所述转子泵、所述绞龙输送机电性相连。
作为本实用新型的一种优选技术方案，所述充氧单元内有气液接触板，所述气液接触板上有筛孔，一侧装有导流板，所述导流板在所述气液接触板上有溢流堰，所述气液接触板有多组在所述充氧单元内交替设置，所述进水口位于所述充氧单元上部，所述进气口位于所述充氧单元下部。
作为本实用新型的一种优选技术方案，所述转子泵与所述过滤单元进口之间设有止回阀。
作为本实用新型的一种优选技术方案，所述过滤单元内设有滤网，所述滤网倾斜设置。
作为本实用新型的一种优选技术方案，所述绞龙输送机外侧有密闭壳体；所述脱膜单元采用叶轮式脱膜装置。
作为本实用新型的一种优选技术方案，所述生物流化床和所述脱膜单元通过安装架安装在所述厢体内。
本实用新型的有益效果：本实用新型通过在厢体内设置充氧单元、生物流化床和脱膜单元，可通过安装在运输底盘上根据 需要快速移动至污水处理点，将产生的污水快速高效处理，过滤装置能够将生物处理后的废水快速固液分离；本实用新型使用于小乡镇排量小、分布广的污水产生特点，处理效果好，速度快，可便捷移动。
进一步的，过滤单元内滤网倾斜设置，不仅利用切向流原理能够实现快速过滤还能明显较小滤网的堵塞情况，过滤单元进口前端的止回阀能够有效避免处理完成后对滤网的反向冲洗时冲洗水倒流。
