申请日2021.05.11
公开日期2021.11.26
IPC分类C02F9/14
摘要
本实用新型提供一种水解酸化好氧活性污水处理系统，包括依次连通的水解池及氧化池，所述水解池内设有隔板，所述隔板将所述水解池分隔形成并排设置并相互连通的第一腔体及第二腔体，所述第一腔体内设置有过滤网，所述过滤网将所述第一腔体分隔形成上下设置的清水腔体及浊水腔体，所述水解池上还设置有进水管，所述进水管包括主管及与所述主管连通的支管，所述主管及所述支管均穿过所述过滤网向下延伸，所述主管的出水口位于所述浊水腔体的顶部，所述支管的出水口位于所述浊水腔体的底部，所述浊水腔体的底部还设有与外界连通的排泥口。本实用新型提供的水解酸化好氧活性污水处理系统能够避免淤泥堆积。
权利要求
1.一种水解酸化好氧活性污水处理系统，其特征在于，包括依次连通的水解池及氧化池，所述水解池内设有隔板，所述隔板将所述水解池分隔形成并排设置并相互连通的第一腔体及第二腔体，所述第一腔体内设置有过滤网，所述过滤网将所述第一腔体分隔形成上下设置的清水腔体及浊水腔体，其中所述清水腔体位于所述过滤网的上方，所述浊水腔体位于所述过滤网的下方，所述水解池上还设置有进水管，所述进水管包括主管及与所述主管连通的支管，所述主管及所述支管均穿过所述过滤网向下延伸，所述主管的出水口位于所述浊水腔体的顶部，所述支管的出水口位于所述浊水腔体的底部，所述浊水腔体的底部还设有与外界连通的排泥口。
2.根据权利要求1所述的水解酸化好氧活性污水处理系统，其特征在于，所述支管上设置有电磁阀，所述电磁阀用于控制所述支管的导通和关闭。
3.根据权利要求1所述的水解酸化好氧活性污水处理系统，其特征在于，所述主管抵接所述浊水腔体的侧壁，所述支管抵接所述隔板，且所述支管的出水口位于浊水腔体远离所述排泥口的一侧。
4.根据权利要求1所述的水解酸化好氧活性污水处理系统，其特征在于，所述隔板与所述水解池的顶部间隔形成有间隙，所述第一腔体和所述第二腔体通过所述间隙连通，所述过滤网的设置高度低于所述间隙的高度。
5.根据权利要求1所述的水解酸化好氧活性污水处理系统，其特征在于，所述水解池的出水口位于所述第二腔体的顶部，所述氧化池的进水口和所述水解池的出水口之间通过管路连通。
说明书
一种水解酸化好氧活性污水处理系统
【技术领域】
本实用新型涉及污水处理技术领域，尤其涉及一种水解酸化好氧活性污水处理系统。
【背景技术】
水解酸化加好氧处理工艺利用水解池中产酸性厌氧、兼性菌将污水中结构复杂的大分子有机物分解成简单的小分子有机物，将不溶性有机物水解成可溶性物质，然后再通过氧化池中的好氧菌进行生物处理。其中水解酸化过程具有良好的改善废水可生化性能及其运转费用低、剩余污泥量少，可以为后续好氧处理工艺创造良好的进水水质条件。
相关技术中，CN201857323U提供了一种水解酸化与好氧氧化组合处理废水的简易装置，其在水解酸化优化反应器的下端设置为半球形，用作蓄泥，但是随着运行时间的增加，水解酸化优化反应器底部的淤泥会逐渐沉淀聚集，不容易排出。因此，实有必要提供一种一种水解酸化好氧活性污水处理系统以解决上述问题。
【实用新型内容】
本实用新型公开了一种水解酸化好氧活性污水处理系统，能够有效排出水解池内的淤泥。
为实现上述目的，本实用新型的技术方案为：

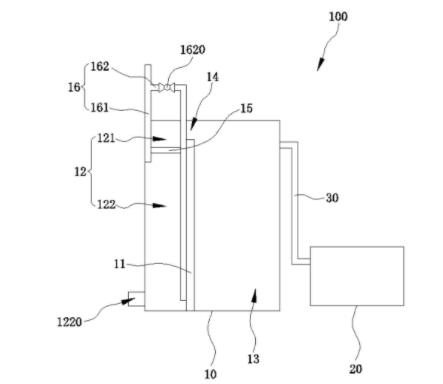

一种水解酸化好氧活性污水处理系统，包括依次连通的水解池及氧化池，所述水解池内设有隔板，所述隔板将所述水解池分隔形成并排设置并相互连通的第一腔体及第二腔体，所述第一腔体内设置有过滤网，所述过滤网将所述第一腔体分隔形成上下设置的清水腔体及浊水腔体，其中所述清水腔体位于所述过滤网的上方，所述浊水腔体位于所述过滤网的下方，所述水解池上还设置有进水管，所述进水管包括主管及与所述主管连通的支管，所述主管及所述支管均穿过所述过滤网向下延伸，所述主管的出水口位于所述浊水腔体的顶部，所述支管的出水口位于所述浊水腔体的底部，所述浊水腔体的底部还设有与外界连通的排泥口。
优选的，所述支管上设置有电磁阀，所述电磁阀用于控制所述支管的导通和关闭。
优选的，所述主管抵接所述浊水腔体的侧壁，所述支管抵接所述隔板，且所述支管的出水口位于浊水腔体远离所述排泥口的一侧。
优选的，所述隔板与所述水解池的顶部间隔形成有间隙，所述第一腔体和所述第二腔体通过所述间隙连通，所述过滤网的设置高度低于所述间隙的高度。
优选的，所述水解池的出水口位于所述第二腔体的顶部，所述氧化池的进水口和所述水解池的出水口之间通过管路连通。
与相关技术相比，本实用新型提供的水解酸化好氧活性污水处理系统中，通过设置过滤网对污水进行过滤，淤泥聚集在过滤网下方的浊水腔体内，并在进水管上设置支管，支管的出水管位于浊水腔体的底部，可以起到对淤泥的冲刷效果，加强排淤效果。
