申请日2021.05.19
公开日期2021.11.23
IPC分类C02F9/14
摘要
本实用新型公开了一种GCE智能一体化净化槽，包括净化槽本体，还包括隔板和排废电机，所述净化槽本体的内壁焊接固定有隔板，且净化槽本体的内部空间被隔板分隔成过滤池、兼氧池、好氧池、沉淀池、厌氧池和废水排出池，所述兼氧池的底部安装固定有排废电机，所述排废电机的输出轴贯穿隔板，且输出轴的端部安装固定有旋刀，所述净化槽本体的侧壁安装有气动门，所述过滤池的内部顶面上焊接固定有过滤网，且过滤网的侧壁与隔板焊接固定，与过滤网焊接固定的隔板的侧壁构造有出水口，所述兼氧池、好氧池、沉淀池和厌氧池的内壁均安装固定有输送泵。避免固体垃圾一直堆积在净化槽本体的内部，保证污水的流动效果以及污水的处理质量。
权利要求

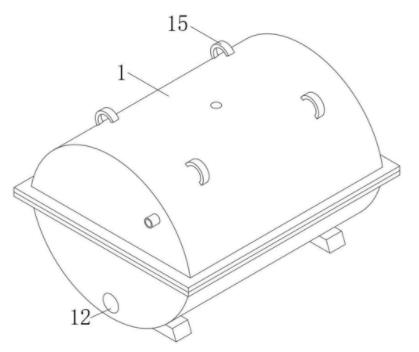

1.一种GCE智能一体化净化槽，包括净化槽本体(1)，其特征在于，还包括隔板(2)和排废电机(10)，所述净化槽本体(1)的内壁焊接固定有隔板(2)，且净化槽本体(1)的内部空间被隔板(2)分隔成过滤池(3)、兼氧池(4)、好氧池(5)、沉淀池(6)、厌氧池(7)和废水排出池(8)，所述兼氧池(4)的底部安装固定有排废电机(10)；
所述排废电机(10)的输出轴贯穿隔板(2)，且输出轴的端部安装固定有旋刀(11)，所述净化槽本体(1)的侧壁安装有气动门(12)；
所述过滤池(3)的内部顶面上焊接固定有过滤网(9)，且过滤网(9)的侧壁与隔板(2)焊接固定，与过滤网(9)焊接固定的隔板(2)的侧壁构造有出水口；
所述兼氧池(4)、好氧池(5)、沉淀池(6)和厌氧池(7)的内壁均安装固定有输送泵(13)，且输送泵(13)的出水口连接有延伸至隔板(2)顶部的输水管；
所述过滤池(3)的侧壁连接有进水管，所述废水排出池(8)的侧壁连接有出水管。
2.根据权利要求1所述的一种GCE智能一体化净化槽，其特征在于：所述好氧池(5)的内部通过螺栓安装固定有空气泵(14)，所述净化槽本体(1)的顶部构造有与空气泵(14)进气管连通的进气口。
3.根据权利要求1所述的一种GCE智能一体化净化槽，其特征在于：所述净化槽本体(1)的外周焊接固定有垫脚，且垫脚的底部与净化槽本体(1)的底部齐平。
4.根据权利要求1所述的一种GCE智能一体化净化槽，其特征在于：所述净化槽本体(1)的顶部焊接固定有吊耳(15)。
5.根据权利要求1所述的一种GCE智能一体化净化槽，其特征在于：所述净化槽本体(1)的外周一体成型有加固框。
说明书
一种GCE智能一体化净化槽
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种GCE智能一体化净化槽。
背景技术
GCE智能净化槽污水处理设备是以A/A/0工艺为核心技术的一种具备脱氮除磷功能的污水净化处理设备，它可以埋入地底下，节省用地。同时，具有质量轻、耐水、耐腐蚀、使用寿命长、占地面积小、施工安装简单、管理简便、运行费用低等优点。被广泛应用于农村生活污水处理。GCE智能浄化槽污水处理设备包含散户式和集中式两大类。罐体采用SMC模压工艺一次成型，正常使用寿命一股可达 30年。GCE智能净化槽污水处理设备主要用于农村等分散式生活污水处理，其主要处理工艺是采用目前成熟的AA0生化处理技术。
现有的GCE智能一体化净化槽在使用时容易被杂物堵塞，影响净化的连续性，且GCE净化槽大多安装在地下，不便于对其维修。
为此，我们提出一种GCE智能一体化净化槽。
实用新型内容
本实用新型的主要目的在于提供一种GCE智能一体化净化槽，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种GCE智能一体化净化槽，包括净化槽本体，还包括隔板和排废电机，所述净化槽本体的内壁焊接固定有隔板，且净化槽本体的内部空间被隔板分隔成过滤池、兼氧池、好氧池、沉淀池、厌氧池和废水排出池，所述兼氧池的底部安装固定有排废电机；
所述排废电机的输出轴贯穿隔板，且输出轴的端部安装固定有旋刀，所述净化槽本体的侧壁安装有气动门；
所述过滤池的内部顶面上焊接固定有过滤网，且过滤网的侧壁与隔板焊接固定，与过滤网焊接固定的隔板的侧壁构造有出水口；
所述兼氧池、好氧池、沉淀池和厌氧池的内壁均安装固定有输送泵，且输送泵的出水口连接有延伸至隔板顶部的输水管；
所述过滤池的侧壁连接有进水管，所述废水排出池的侧壁连接有出水管。
进一步地，所述好氧池的内部通过螺栓安装固定有空气泵，所述净化槽本体的顶部构造有与空气泵进气管连通的进气口；空气泵用于为好氧池内提供大量的氧气。
进一步地，所述净化槽本体的外周焊接固定有垫脚，且垫脚的底部与净化槽本体的底部齐平；以便将净化槽本体平稳的安装。
进一步地，所述净化槽本体的顶部焊接固定有吊耳；方便对净化槽本体吊起安装。
进一步地，所述净化槽本体的外周一体成型有加固框；提高了净化槽本体的结构强度，侧面抗挤压能力好。
与现有技术相比，本实用新型具有如下有益效果：通过进水管进入过滤池中的污水通过过滤网进入兼氧池中，固体垃圾被过滤网拦截堆积在过滤池的底部，定期开启排废电机和气动门，排废电机的输出轴带动旋刀转动，将堆积的固体垃圾排出，避免固体垃圾一直堆积在净化槽本体的内部，影响污水的流动从而降低处理质量。
